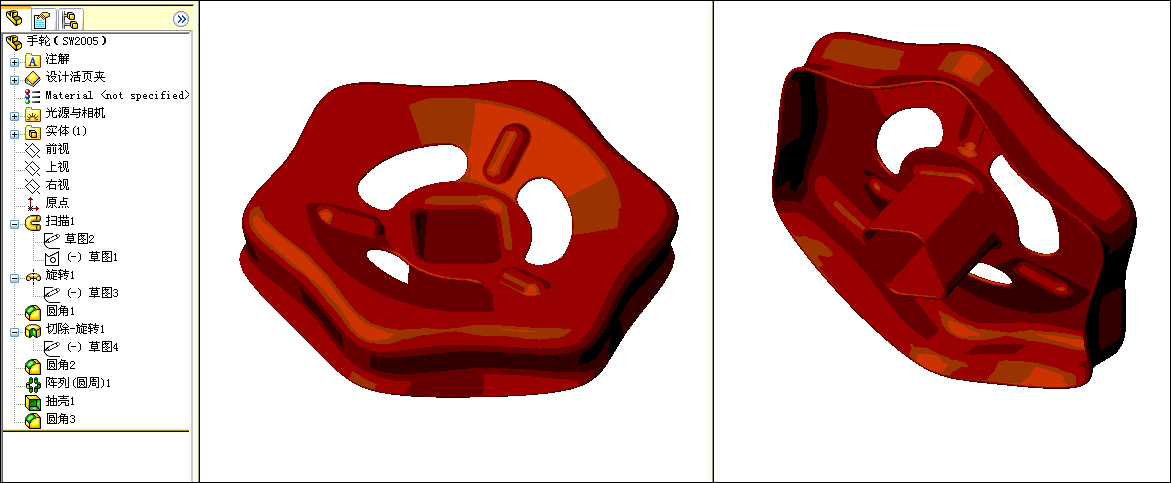

做此题我的基本思路是用抽壳来做，通常此类零件是等厚度的，用抽壳很容易做到这一点。
m$ m P/ U, q! k步骤：% S" m x* Y3 i+ T9 L5 j
2 ~& F; R9 O3 U: P
+ Y( R! }1 p z/ G' D8 t; b$ M) W9 p
. I! X0 P. v- ]9 F: H3 J0 a
, n5 g. t8 G' a k% K' _ 6 r. l8 ~, p, I. b' ^; |9 N9 [
1、
7 J2 \+ c0 i; V- A" H用扫描作出主要外形，由于一次扫描既要作出外沿处的六个瓣，瓣底部面的高低还要随瓣的部位变化，又要作出中间方孔及其上部圆角，所以需要用到3根引导线，这个扫描特征是此答案中最复杂的地方。关于引导线如何控制扫描过程的问题，此处不可能作很详细的论述，感兴趣的朋友可以看一下艾飞版主转载我的“扫描之挪移心法”（http://www.3dportal.cn/discuz/viewthread.php?tid=137034&extra=page%3D1）一帖，内有详细论述。
^9 i5 J5 C9 c* r
' ]4 g9 R( h( J7 d5 Z" C2 Q/ U& X
& F/ _0 Z: T0 y+ A
5 W5 ?. _) r! Z) V/ b: h4 Q
* ]8 x+ G' B- S/ E" _
% x6 \! l+ ~: |
2、: ^$ S* i! o* q$ b2 W
旋转作出圆锥面上的一个小突起。
# D7 s' w3 _. ^! E. G( t4 p( m' N0 B3、) Z/ g8 \/ V: v& E- c. J, w
小突起周边倒圆角。8 j3 b! W4 D% w# b. C
4、
- u- X4 x5 U ^" m: l3 \0 T5 ~# Y+ [旋转切除。
0 R, q; h/ R" R+ P5、; l+ F" {2 P! Y- v- i
倒切除处圆角。4、5两步作出一处圆弧槽，之所以不用拉伸切除是因为有一部分槽进入了锥面到平面的圆角处，希望切除的边缘与面保持正交。" l& _; P* m6 N/ S q
6、3 F7 ]1 H( o# R; Z4 F/ C/ C, G
阵列特征2、3、4、5，完成3个突起和3个槽。
P8 M# B8 t6 ?* c/ W, l+ Y4 z, F7、( f, h4 k2 x4 o. b, n4 A3 t
抽壳。
+ v, ]. I; ]1 ~ I- r4 e5 c5 K" K+ f8、
) n* U \2 m. i5 s/ h- R: o' {对所有棱边倒圆角。 |
评分
-
查看全部评分
|
发表于 2008-1-15 17:08:30
发表于 2008-1-19 19:51:11
，方法应该可以简化很多的，一个零件可以用多种方法尝试着做，有时换下思路可以学习到不少东西呢，以最简单的方法做出好零件来，这是我们所追求的。
