SW装配图中的一个设计问题

gary666

本人刚学SW后画了第一个MODEL,发现有一个问题比较麻烦:
8 `: A: V# Q  [5 q( t$ g# W1.因为在总装配图中无法对子装配图中的零件进行设计(如加减胶),所以我是把零件都在总装配图中进行设计后,再把其中几个零件合成一个子装配件;
9 A! a% |. ?+ n8 N& H+ V2.问题就来了,其一,合成的子装配件后,整个总装配图的装配关系均发生变化了,没有办法只能重新进行装配关系的改变,这一部就是一个很麻烦的工作了;其二,更麻烦的是,子装配图中的零件在设计时是参考总装配图的参考面的,所以变成子装配体后,其步骤全打乱了,在步骤名名后出现一个"?",我试了一下,要一个个的变,有时是参考面不见了,有时是绘图内的参考要重新定义.工程太大了.
3.故想请教高手,你们是如何设计的?以上问题如何解决?

zimo

可以在装配体中对任何零件编辑啊！你怎么说不可以？“加减胶”什么意思？

gary666

编辑是可以的,但如果你对子装配图中的零件进行设计就不行了(比如减去一个孔)
& h8 |& H- U9 K& T我用的是2007最简单的一种,另外我的打包命令都无法合作,是不是我的电脑安装有问题?
; M) ^4 T" M! c, ]- o
[ 本帖最后由 gary666 于 2008-1-11 16:55 编辑 ]

che-zp

装配体中肯定可以对任何零件进行编辑，可能是你的设置有问题

gary666

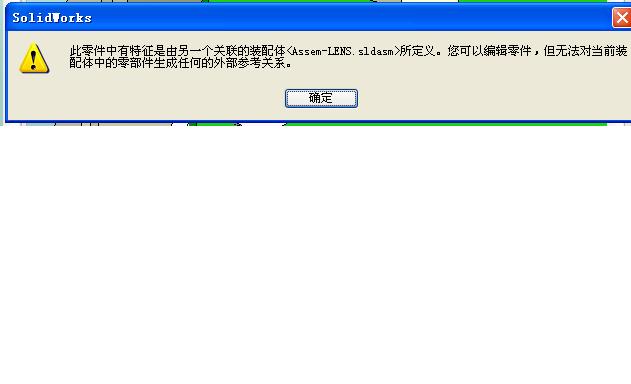

1.是的,我在自己的电脑里面试了一下,是可以的,可能是我办公室的电脑调制有问题;
: h  |% N* D4 I; R/ e5 c7 r$ o& Z6 `6 i2.其中几个零件合成一个子装配件,参考面的改变你们是如何处理的?

xinzhu

可能是你的零件某些特征是在装配图中产生的，有了相关关系，你改了零件的特征后引起了相关零部件的约束混乱。
