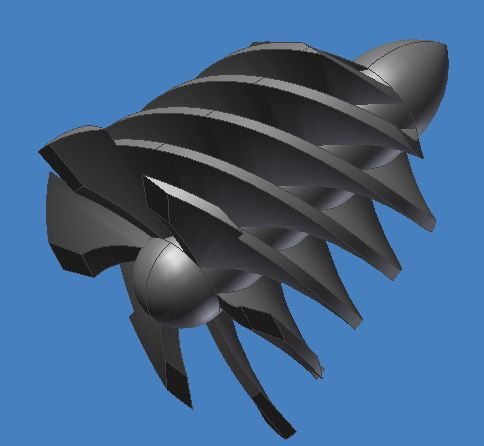

请教高手这个零件怎么制造？谢谢了

use430 · 发表于 2008-1-7 12:26:18

您需要登录才可以下载或查看，没有帐号？注册

x

use430 · 发表于 2008-1-7 15:49:38

有没有高手指点一下啊

yangqiming · 发表于 2008-1-7 15:59:38

我不是高手,我做不出来

cw1638 · 发表于 2008-1-7 21:31:39

像这样的曲面用多轴(六轴联动)联动床子能做,可我不知道你这个能不能做出来

use430 · 发表于 2008-1-8 08:12:22

我的意思是说用SolidWorks2007画出来怎么画？

yulianyu · 发表于 2008-1-8 08:35:04

会做螺纹就能把这个零件画出来，其余的应该不是问题，绘制过程中用到:1.螺旋线的绘制,2旋转切除命令。希望对你有用。

use430 · 发表于 2008-1-8 09:33:20

能否画一个上来让我们学习学习？非常感谢。我水平非常臭，只会一些基本的东西。轴和叶片有一定角度，螺纹是直的吧

[ 本帖最后由 use430 于 2008-1-8 09:35 编辑 ]

claytin · 发表于 2008-1-8 09:59:25

很酷的模型啊！不错。没有一个详细的图啊。

use430 · 发表于 2008-1-8 10:08:16

尺寸参数：轴长120；轴直径20；叶片长度80；六片叶片；角度60度；叶片最大外径50

lzyhg_0058 · 发表于 2008-1-8 10:38:25

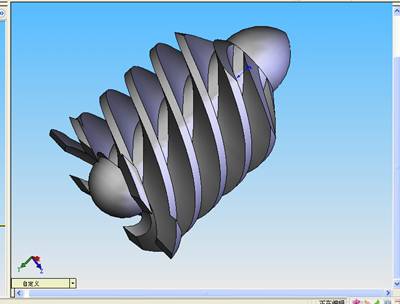

我做个看看合格么？
呵呵

传个06的PART

[ 本帖最后由 lzyhg_0058 于 2008-1-8 13:30 编辑 ]

use430 · 发表于 2008-1-8 10:40:11

把源文件传上来呀，让我学习学习呵呵,叶片有一定角度的

sheguoxiang · 发表于 2008-1-8 11:13:59

s ya 是呀,好东西呀.

sww_xshf · 发表于 2008-1-8 13:09:35

能否提供个Part, 哪位大侠.谢谢.

qinjialiang · 发表于 2008-1-8 14:46:33

旋转应该能做出来
多点耐心
漫漫来

lyj9198 · 发表于 2008-1-8 15:09:32

我做个看不看合格

use430 · 发表于 2008-1-8 15:18:07

叶片是越向下越短的，夹角是21度圆锥型,这两个都差不多了。能否来个制作的演示文件看看？

[ 本帖最后由 use430 于 2008-1-8 15:22 编辑 ]

lzyhg_0058 · 发表于 2008-1-8 16:27:44

圆锥就是最后旋转切除的时候给草图加个角度罢了，有PART还用演示文件？主要是我不会做演示文件

YUANMENG · 发表于 2008-1-8 22:37:48

楼主是要这样的效果吗?我也是新手请不要见笑.呵呵.

use430 · 发表于 2008-1-9 08:09:04

谢谢各位高手的赐教，我学习一下

qhzqcw · 发表于 2008-1-9 08:34:06

不错呀,真历害呀.good

FISHMANFU · 发表于 2008-1-9 09:14:02

用螺纹扫描呀

:funk: :funk: :funk:

从来很牛 · 发表于 2008-1-9 10:46:54

谢谢,我就是来学习的,我下了,说下!

liuliqiu · 发表于 2008-1-9 10:52:48

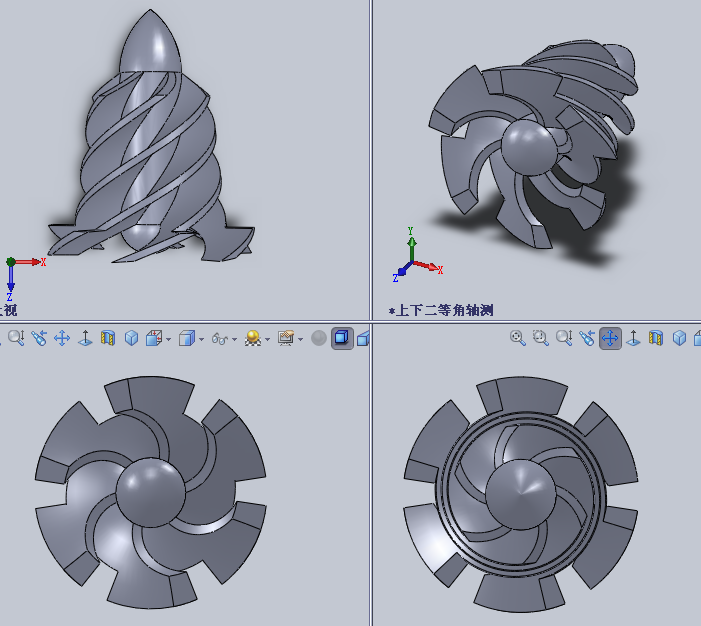

没有尺寸，照图画了一个。

[ 本帖最后由 liuliqiu 于 2008-1-9 11:03 编辑 ]

s_un · 发表于 2008-1-9 11:44:23

厉害我做不出来学习good

狐狸 · 发表于 2008-1-9 12:16:51

这个是旋进漩涡流量计的漩涡发生器？
浙江天信和苍南的都是铸造的；

[ 本帖最后由狐狸于 2008-1-9 12:18 编辑 ]
