这个图怎么画啊?

suwenlong · 发表于 2007-11-26 10:40:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

绘图环境

等轴测平面上)
对象追踪:交点端点
等轴测对象追踪等

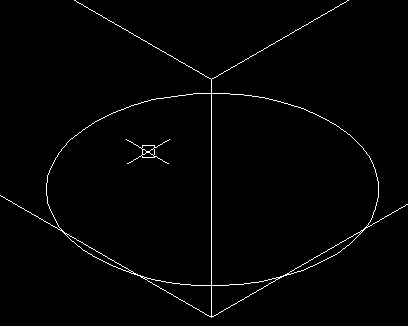

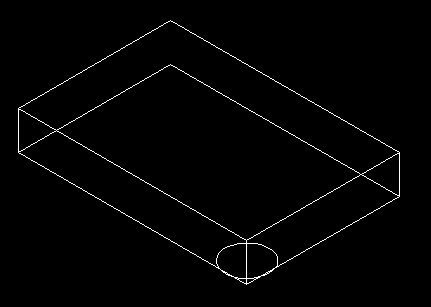

把这个椭圆怎么样才能与两条直线相切啊!!
还请各们帮帮忙,谢谢各位大哥了!!!

[ 本帖最后由唐昕晨于 2007-12-5 11:42 编辑 ]

rgyzgwh · 发表于 2007-11-26 10:53:32

用近似画法（如四心圆法）画。椭圆没有捕捉切点的功能。只有圆、圆弧、直线有啊。

wuchangyuan · 发表于 2007-11-26 11:03:06

先把下面的椭圆画出来，然后作出连个与其相切的直线相交，好像可以实现。
希望传一个文件，然后我们也试试

2005llnn · 发表于 2007-11-26 11:12:30

其实比较简单

suwenlong · 发表于 2007-11-26 19:10:27

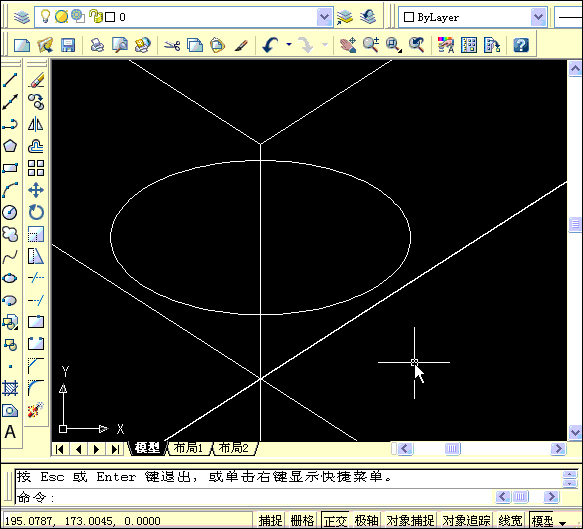

他是先点椭圆命令，选择（Ｉ）等轴测椭圆绘制

输入ＴＴ，建立临时追踪点，再输入半径大小，然后绘制成相切，只要一两步就行，你那太复杂了

★新手★ · 发表于 2007-11-26 21:24:04

原帖由 suwenlong 于 2007-11-26 19:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif* }$ [* P6 O1 {+ s' ? t0 j( v
他是先点椭圆命令，选择（Ｉ）等轴测椭圆绘制6 o6 Y9 N/ x+ A5 @, @

# ^: {& N+ x; }0 v
输入ＴＴ，建立临时追踪点，再输入半径大小，然后绘制成相切，只要一两步就行，你那太复杂了

希望你是看清楚的哦

椭圆怎么可以直接输入半径就出来的呢？

怀疑你是在三维坐标系上画圆啊而不是椭圆。

hhf1230123 · 发表于 2007-11-27 08:40:01

画这种图应该有些基本参数吧？比如椭圆的度、最长的直径和最短的直径等，否则可能就是乱画的

zgb1987@163 · 发表于 2007-11-27 19:50:16

先点椭圆命令再选等轴测再用临时捕捉点输入半径我们学完好长时间了快忘了

dzhenghua · 发表于 2007-11-27 20:45:18

用等轴测椭圆命令是可以画的！

hongge3 · 发表于 2007-12-1 01:23:14

你画的是轴测图的倒圆角。有两种方法都很简单：1．你画完椭圆后，打开对象捕捉：圆心、交点及端点，将鼠标放至椭圆弧线附近就可捕捉到圆心。从圆心画两条线，分别平行于X、Y，交于椭圆。捕捉任一交点拖至对应切线，再捕捉另一交点拖至对应切线，删除多余线既完成作图。2．其实你如果知道圆的半径，以半径为距离作X、Y两条切线的平行线，两平行线交点就是轴测椭圆的圆心。打开绘图—椭圆—轴、端点，输入I，定交点为圆心。输入圆的半径，回车，完成。但是定平行线尺寸时不能用偏移命令，只能用对齐尺寸命令来作平行线，不然椭圆不能交在切线上。如交在切线上，椭圆直径大于你设计的直径。你试一下吧！

[ 本帖最后由 hongge3 于 2007-12-1 01:25 编辑 ]

suwenlong · 发表于 2007-12-2 21:35:18

谢谢大哥了,谢谢大哥了,谢谢大哥了,谢谢大哥了,

linlin1982 · 发表于 2007-12-5 08:30:42

你画的好像是轴测图的一个倒圆角
知道圆角的脚度可以直接画出来的
画椭圆的时候选等轴测圆，有tt追踪圆心，就可也了

chsdragon · 发表于 2007-12-5 09:10:09

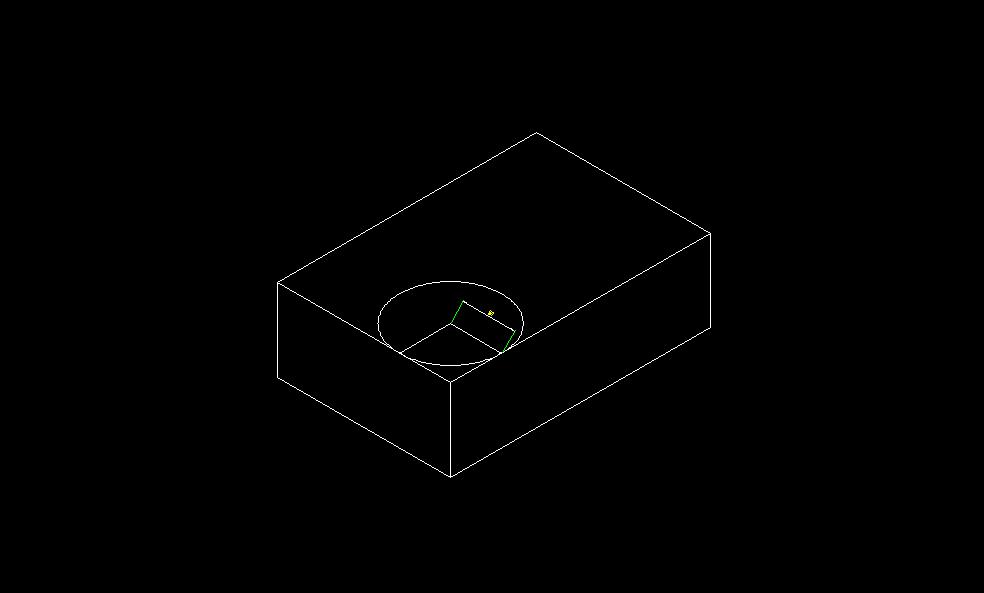

使用等轴测图画法，在用画椭圆命令输入“I”（输入半径跟输入圆方法一样），在用椭圆命令前必须先确认圆心位置

[ 本帖最后由 chsdragon 于 2007-12-5 09:15 编辑 ]

wax03 · 发表于 2007-12-5 11:30:03

LZ是在画正等轴测图吧，如果是的话直接做两根直线的公切圆弧，不需要画成椭圆弧的。
