UG工程图中的视图能只反映局部情况吗?

loophy · 发表于 2007-11-4 18:00:46

您需要登录才可以下载或查看，没有帐号？注册

x

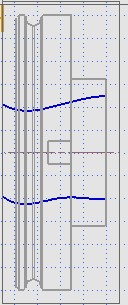

UG工程图中的视图能只反映局部情况吗?如下面的视图能只保留两条蓝色的线条间的部分吗?如何操作?希望高手能帮助解答,谢谢!

[ 本帖最后由 342539436 于 2007-11-5 10:48 编辑 ]

loophy · 发表于 2007-11-4 18:06:36

蓝线是另外画上去的,主要目的是减少这部分占用整张图纸的面积,因为在这个视图仅需标注中间的那个方槽的尺寸.
如果缩小视图的比例,中间的方槽也将变得太小.
这种情况各位都是如何解决的?

beyond2009 · 发表于 2007-11-4 19:33:22

大哥你说不就是局部放大吗？
怎么说的这么复杂了,用UG的局部放大功能呀！

如果你非要弄出你那种效果应该这样：图出你那两条边界线（最好展开画哦）--视图边界--截断线/局部--然后选你画的那两条线就OK了!

[ 本帖最后由 beyond2009 于 2007-11-4 19:41 编辑 ]

342539436 · 发表于 2007-11-5 08:43:42

搂住是不是希望做个局部剖视图啊！！

艾尔 · 发表于 2007-11-5 09:20:50

在断开视图里边有这个功能：插入——视图——断开剖视图
