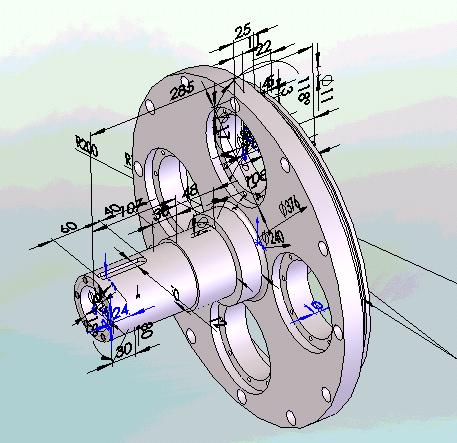

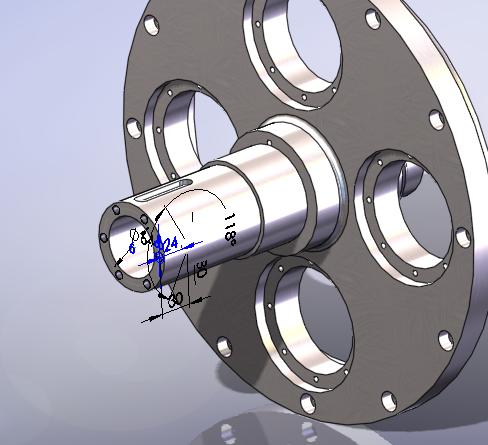

使用solidworks2008建模，开始一切正常。在使用“异相孔向导”打孔后，模型的所有草图尺寸全部显示出来，新建特征的尺寸也显示（但草图轮廓自动隐藏）。如图：
4 ?+ G9 L+ Y# w% L- p
, y5 ]8 l' {" p) M$ f: x为了美观，将尺寸逐一隐藏。可是在做工程图时，插入“模型项目”，所有隐藏的尺寸均无法插入。
- i3 }! F8 C3 ] M
! [' N* F3 q/ E! b: L& @请问：8 Y M( z" | X5 {4 N) o
1、在工程图中，如何将隐藏的草图尺寸显示出来？（在模型中编辑草图，尺寸显示正常。）3 ]9 H0 U, V- ^1 f, y
2、如何解决模型中草图尺寸的显示问题？
