螺栓头上的倒角怎么画

cnyang98 · 发表于 2007-10-12 21:07:40

您需要登录才可以下载或查看，没有帐号？注册

x

职业:机械设计员
求助:用SW画螺栓时,六方头部的倒角每次都用小三角旋转切割,若要做很多的螺栓时感觉很费事
可是为了好看不得不这样做,这一步大家是怎么做的?能用尺寸驱动吗?

summer34134 · 发表于 2007-10-13 00:24:58

以下是我的作法，請參考！
1. 用設計表格，驅動不同規格時，所有外型尺寸之變更，（建議使用此法）。
2. 使用數學方程式，驅動相依尺寸，例如外徑與倒角尺寸間之數學關係。
3. 使用限制條件，本法需要很強的空間觀念。

以上，希望能有幫助。

chenjun520601 · 发表于 2007-10-13 08:12:39

也可以先旋转一带倒角的圆柱体，然后再用一正六边形切除拉伸（要勾选反侧切除项）即可形成！

gnosgnahz · 发表于 2007-10-13 08:46:37

建议用SW的标准件库生成，非标准的自己重新修改！那样就比较精确了！

cnyang98 · 发表于 2007-10-13 12:58:47

谢谢大家的帮忙，我试试看

:victory:

chenfen8859 · 发表于 2007-10-13 20:26:43

花个三角形 ,旋转切除!

echo7411 · 发表于 2007-10-15 22:44:41

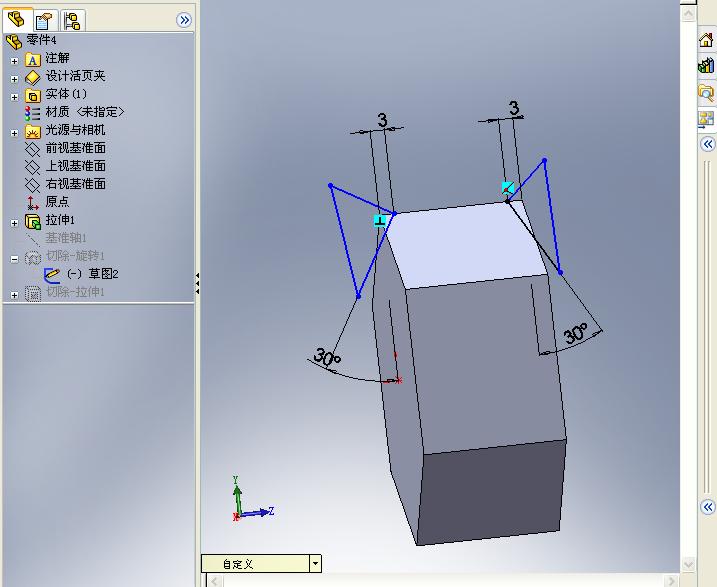

直接做两个三角然后旋转切除就可以的我做的发你参考一下
