[已解决] cad剖切命令

[复制链接]
发表于 2007-10-12 20:08:14 | 显示全部楼层 |阅读模式 来自: 中国辽宁沈阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD剖切命令 是什么?小弟也是刚刚学习CAD的 用法 谁能教下 谢谢~
- g6 x3 _. r) i9 H) i: ^
# R4 a7 j" ?" b% {( V[ 本帖最后由 a05a3623b 于 2007-10-12 16:10 编辑 ]
发表于 2007-10-12 20:21:58 | 显示全部楼层 来自: 中国安徽合肥

slice slice slice 很简单的,多用用就知道了

slice slice slice 很简单的,多用用就知道了
发表于 2007-10-13 08:22:32 | 显示全部楼层 来自: 中国辽宁营口
命令:slice
( r* r) W% ^5 @' p执行步骤( [5 B! b  I$ f- E' ^* d) j
一、选择要剖切的对象。
  ~8 g  \( J: u二、选择下列方法之一指定剪切平面。
8 \3 j/ H. K& ^2 L+ ~5 ^1、对象: 选择圆、椭圆、圆弧、二维样条曲线或二维多段线--将剪切面与圆、椭圆、圆弧、椭圆弧、二维样条曲线或二维多段线对齐;
/ F2 A5 R3 \2 \; v' {' }2 ^4 _; j2、Z轴:分别指定剖面上的点和平面Z轴(法向)上的点--通过平面上指定一点和在平面的 Z 轴(法向)上指定另一点来定义剪切平面;$ B- I4 W: Q8 B) C6 C3 g1 k
3、视图:指定当前视图平面上的点--将剪切平面与当前视口的视图平面对齐。指定一点定义剪切平面的位置;$ J/ h- `6 B7 u+ v
4、XY:指定XY平面上的点--将剪切平面与当前UCS的XY平面对齐。指定一点定义剪切平面的位置;
/ C! C8 @0 v+ @/ D8 R0 V* D5、YZ:指定YZ平面上的点--将剪切平面与当前UCS的YZ平面对齐。指定一点定义剪切平面的位置;
( z3 S: g, N' B! Y6、ZX:指定ZX平面上的点--将剪切平面与当前UCS的ZX平面对齐。指定一点定义剪切平面的位置;6 k. E, J9 R: O8 J; U7 ^) h
7、三点:分别指定三点--用三点定义剪切平面。
5 O6 L/ f; _# l6 ?$ I4 ^三、指定要保留的部分,或输入 b 将两半都保留。
发表于 2007-10-21 19:10:08 | 显示全部楼层 来自: 中国重庆
是三维命令呀,以后多学写
发表于 2008-11-12 13:21:09 | 显示全部楼层 来自: 中国北京
请教立方体的四分之一如何做剖切。先谢谢。
发表于 2008-11-13 14:29:07 | 显示全部楼层 来自: 中国浙江宁波
回楼上,你说的应该是1/8剖切吧? 如是,先画个点,再以中心画立方体,将坐标点移至"点",用XY,YZ,ZX三个坐标面和“点”组成的面分别切三刀,全部用B保留两边,最后取出一小块,其它并集。

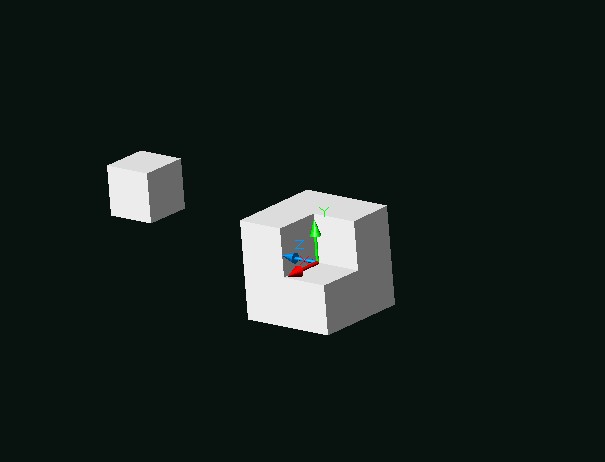

剖切1/8立方体

剖切1/8立方体
