画螺旋线时能否保证起始点的位置恒定不变？

chenjun520601 · 发表于 2007-10-10 15:52:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

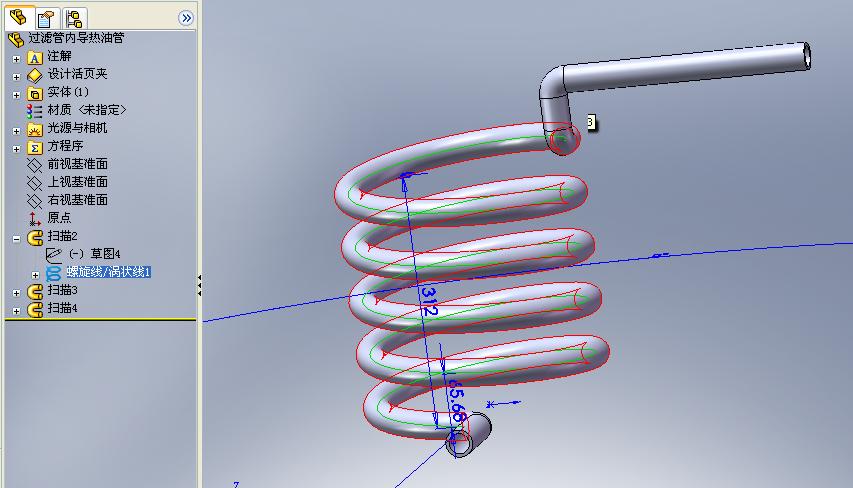

如下图所示，在画螺旋线的时候怎么才能做到即保证螺旋线的高度是312恒定，又保证螺旋线的进出口位置是互相垂直？（也就是进出品处两根管的位置互相垂直)

[ 本帖最后由 chenjun521208 于 2007-10-11 17:15 编辑 ]

fhsq · 发表于 2007-10-10 16:21:57

螺旋线和直线分开画，中间用扫描或放样联连

chenjun520601 · 发表于 2007-10-10 17:01:09

多谢，楼上说的也可以，不过如果是这样的话，螺旋线与直线中间的联接部分，也就是楼上说的用扫描或这么样联接的部分就不是螺旋的了？

hahap · 发表于 2007-10-10 19:17:43

可以用方程式来定义:
1."D4@螺旋线/涡状线1" = "D3@螺旋线/涡状线1"/"D5@螺旋线/涡状线1"
2."D4@螺旋线/涡状线1"=312
然后圈数为X.25(90度为1/4圈即0.25圈)就行了.

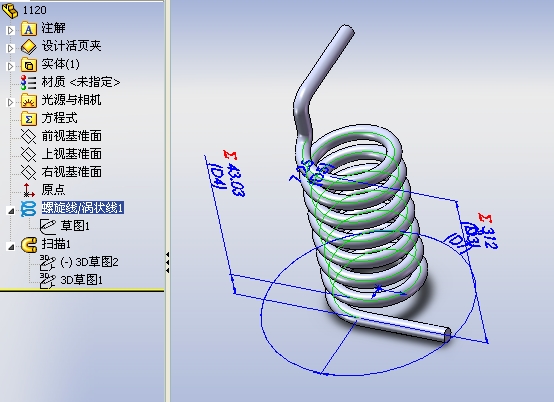

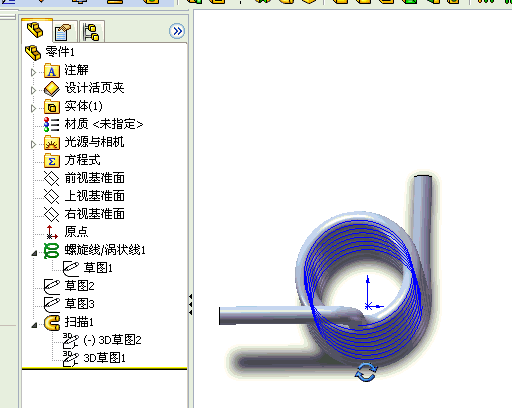

效果演示:

[ 本帖最后由 hahap 于 2007-10-11 08:41 编辑 ]

chenjun520601 · 发表于 2007-10-11 09:14:09

非常感谢hahap!

只是在添加方程式的时候怎么来选中螺旋线的圈数这个尺寸添加进去呢？一般都是只能选中图上现有的尺寸！
另外，像顶楼所示的形状，如果用一寸弯头（过渡圆弧半径为R18，图中所示管也均为一寸管）来联接直管和螺旋管的话，怎样联接？能不能在螺旋线的起始端和直线之间添加圆角？我试了好像添加不上的！同时能不能保证在用弯头联接后两根直管相互垂直？也就是两根直管的中心线都过螺旋线的中心（圆心）！

[ 本帖最后由 chenjun521208 于 2007-10-11 09:16 编辑 ]

hahap · 发表于 2007-10-11 10:06:57

1.在添加方程式的状态,双击特征树做好的螺旋线,即可显示出螺旋线所有的特征尺寸,点选尺寸,就会自动添加到方程式中.

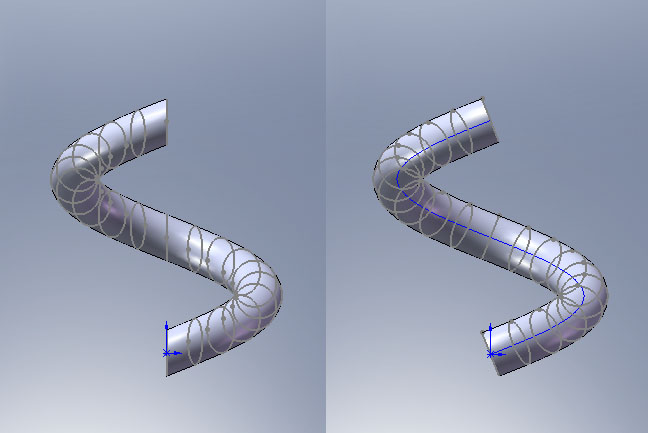

2.做3D草图时添加圆角不大方便,可以像我所做的图,先做出辅助线(添加好尺寸,约束关系定位好),然后在工具----样条曲线工具----套合样条曲线,所中所有的路径辅助线套合.这样转折处会自动为圆滑过度的.

chenjun520601 · 发表于 2007-10-11 11:47:19

非常感谢！我再试一下，做做看！有什么不懂的，还要多多请教了！

w_hs1 · 发表于 2007-10-11 14:21:01

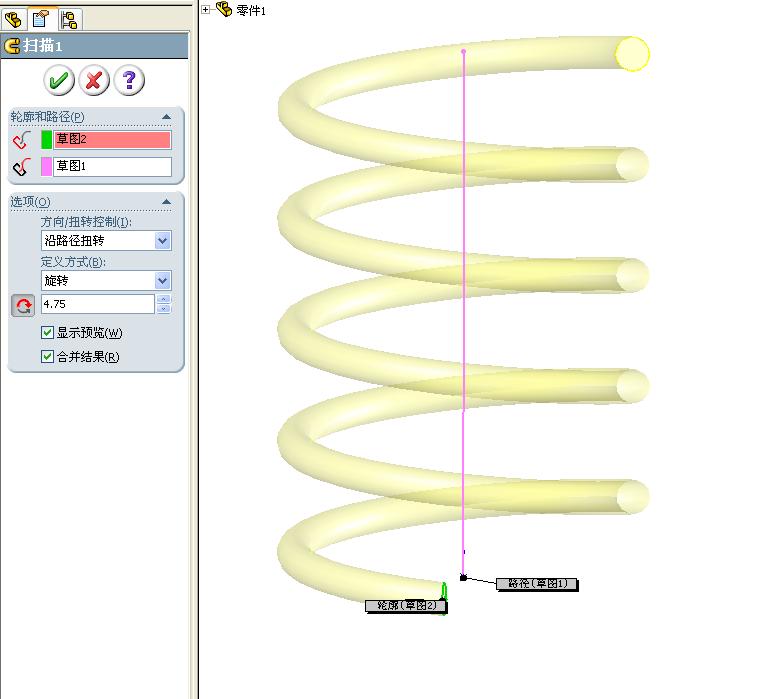

还是用《延路径扭转》的扫描来得方便。路径只是一条长度为312的直线段，起始位置由草图基准面确定，终止位置由扭转圈数决定。无论何时都可以调整圈数。

hahap · 发表于 2007-10-11 14:43:31

谢谢不老叔的指点
我用方程式来定义目的是想把整体的扫描路径在3D草图中一次做出.

gneful · 发表于 2007-10-11 15:13:15

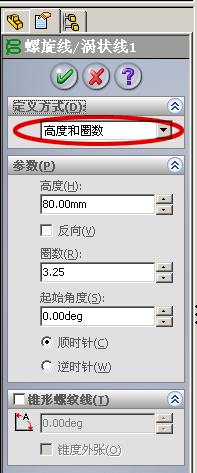

直接使用 “高度和圈数" 参数来定义螺旋线，因该可以避免使用方程的麻烦

gneful · 发表于 2007-10-11 15:36:30

小弟以为先作螺旋线再扫描的弹簧比较好吧

hahap · 发表于 2007-10-11 16:27:38

谢谢提醒

w_hs1 · 发表于 2007-10-11 16:29:14

原帖由 gneful 于 2007-10-11 15:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 Z, E, J8 O; ^, {8 B3 ^/ C
小弟以为先作螺旋线再扫描的弹簧比较好吧

1、你的问题是草图的方向问题，如果我们先前将草图方向做准，效果是一样的。
2、有些问题需要草图平面与螺旋轴线重合（譬如螺纹，蜗杆等），而不是与螺旋线垂直，所以各有用处。
3、将螺旋线与其它曲线组成组合曲线或用变螺距螺旋线看起来好像步骤少一些，实际上在SW中将它们作为较复杂的套合样条曲线处理的，因此有局部变形，给工程图中有些尺寸标注（特别是剖面图中的尺寸标注）带来困难，而且文件较大，速度较慢，因此采用哪种方法也是各有优缺点的。

lywang · 发表于 2007-10-12 16:14:02

不错不错，又学到了一招！！

huang001 · 发表于 2007-10-12 20:02:58

困惑已成往事谢谢!!!!
