在cad三维中，如何求的一个图形在某个面的投影图形

myhood · 发表于 2007-10-4 12:23:07

提示: 作者被禁止或删除内容自动屏蔽

mickey_yanjx · 发表于 2007-10-4 13:05:08

参考一下:
CAD如何将三维转成二维
http://www.3dportal.cn/discuz/vi ... d=137917#pid1638748

maoyangmy · 发表于 2007-10-4 13:06:26

可以用压印命令,在布局中实现

woaishuijia · 发表于 2007-10-4 13:20:08

一、在模型空间建立三维模型，在布局空间创建一个视口，用mspace命令激活视口的模型空间；或者直接在布局空间创建视口，激活其模型空间，建立三维模型。
二、用solprof命令（设置轮廓），选择实体后三个选项都选“Y”，就得到轮廓在当前视图平面上的投影了。
三、如果要使用这个投影图形，可以把它复制到其它文件或布局中进一步编辑。需要注意的是，这时的投影图形可能与视图方向不一致，还要用“对齐”命令调整。

另外，楼上的，压印命令好像不是干这个用的吧？

山联2 · 发表于 2007-10-4 13:42:06

用UCS工具
1\将需投影面设为当前UCS
2\将当前UCS转为视图UCS
就可以了.....

myhood · 发表于 2007-10-4 14:03:28

提示: 作者被禁止或删除内容自动屏蔽

moonguy · 发表于 2007-10-4 17:10:39

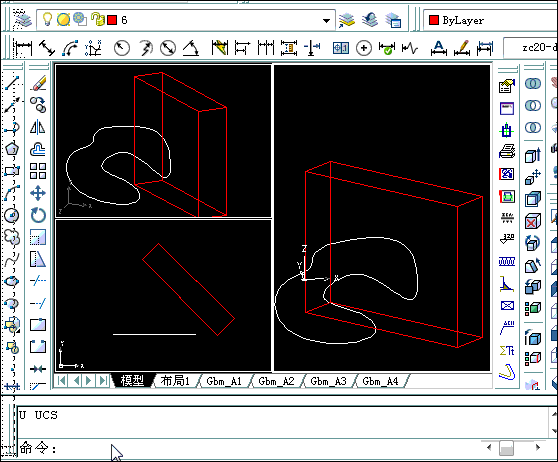

方法比较多，提供两个参考图，方法一，利用填充，重新生成边界办法:

方法二: 将图形生成实体，用Flatten命令展平，需要安装Express。

[ 本帖最后由 moonguy 于 2007-10-4 17:12 编辑 ]

myhood · 发表于 2007-10-4 21:31:39

提示: 作者被禁止或删除内容自动屏蔽

xiaojinidvcn · 发表于 2007-10-5 06:50:30

我2004版的没有FLATTEN的命令呀！

moonguy · 发表于 2007-10-5 09:48:09

原帖由 xiaojinidvcn 于 2007-10-5 06:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 F5 g; i3 i4 J, v/ j1 |: W
我2004版的没有FLATTEN的命令呀！

只要安装了AutoCAD自带的EXPRESSTOOLS ，2004版的也有这个命令，不过这个命令不在ET菜单了，直接在命令行输入。
安装CAD时选择自定义，就有这个选项，或者到安装目录下找到该工具的安装文件，单独安装。
另外，论坛里已经有各个版本的ET工具下载了。

回8楼，空间的图形也能填充到一个平面上，如果局限于图形的投影，暂时没发现太好的办法，如果是三维实体，方法就多些，楼上也介绍了，在布局里的solprof, soldraw ，在模型空间里的flatshot, flatten等命令，都很方便。

刚才系统出了问题，发了两贴，版主有空的时候，请把楼下的重复贴删除。

[ 本帖最后由 moonguy 于 2007-10-5 09:54 编辑 ]

myhood · 发表于 2007-10-5 15:53:29

提示: 作者被禁止或删除内容自动屏蔽

csace · 发表于 2007-10-10 17:57:11

我也在捉摸这东东，但没找到方法
先收藏再慢慢一个个试
感谢老师们的指点！！

:handshake

ryanch123 · 发表于 2007-11-4 11:01:17

在sketchup中建好的三维模型输出到AutoCAD中之后，形成的是以多义线封闭的面，而不是实体，好像也没法转换成实体。若想要进一步转成二维的图形，以上的方法，如solprof，flatshot，flatten，hatch，试过后发现都不行。也不知还有没有其它的办法。很郁闷啊。

ryanch123 · 发表于 2007-11-6 10:25:19

再试了试，flatten是可以的。
不过这样得到的只是立面，想要剖面就没办法了。

ronekyng · 发表于 2010-10-22 11:22:50

14# ryanch123

貌似生成剖面更重要一些啊，难道就没有一点方法吗？

cswswq2009 · 发表于 2010-10-23 19:07:54

版主讲的很详细学习了
