关于跨越autocad的solidworks 的使用步骤问题

xyinu

以前用autocad制图，现在开始学习solidworks，但是其中的步骤不是很了解，比如说做一台机器的设计。用autocad画出总装图，边画总装边画零件图。最后加上编号后将零件图加编号，一套用于车间的图纸就出来了，对于一台机器（装配体）solidworks一般采用自上而下的设计思路进行设计，我们首先要做的是先设计整体的装配体，边设计装配体边添加零件。装配体设计完后零件也就设计完毕了。现在的问题是我们的工程图步骤应该怎样做？在装配体中出总装工程图？后将各个零件的工程图单独出来吗？ 出来的工程图由于关联关系，保存的时候要保存在装配体和零件的同一个目录下吗？我现在理不出一个路子来，哪位大侠能给小弟指点迷津，不胜感激。

黄梦幻

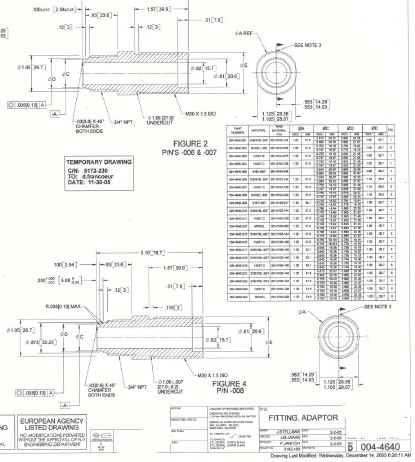

一般来说是先出总装工程图的 ，并且在总装工程图中做出你想加上的注解和零件序号，各零件名称和代号等然后再出各个零件图，这样比较有条理。至于保存，只要源文件不丢失不在同个目录也是可以的，照样能打开。

8 r( |0 R. H# x[ 本帖最后由 黄梦幻 于 2007-9-18 11:05 编辑 ]

wly0928

我觉得可以把工程图分开保存,这样便于查找

wly0928

我挺喜欢用SOLIDWORKS做设计的,感觉比较生动,可惜工作不好找

hahap

是的,不存在同一目录无所谓的,且SW支持中文名(这一点对我们很方便),
在装配体的工程图里,可以设置多个图层,使用不同的颜色,可以在左侧的特征栏里选中零件后,直接把整个零件设置它的图层;做好一个图后,可以再添加工程图,这样方便管理,工程图之间也方便切换.

xyinu

谢谢指点，不过我还想再问一下，如果工程图与零件或装配体不在同一目录下，零件或装配体改动后工程图能否与之关联？

hahap

还是会关联的,因为装配体里还是得有零件图来支持.
