一个筋的烦恼

cw1638 · 发表于 2007-9-5 22:33:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

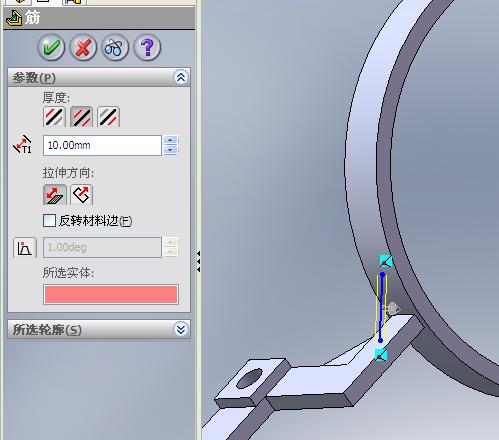

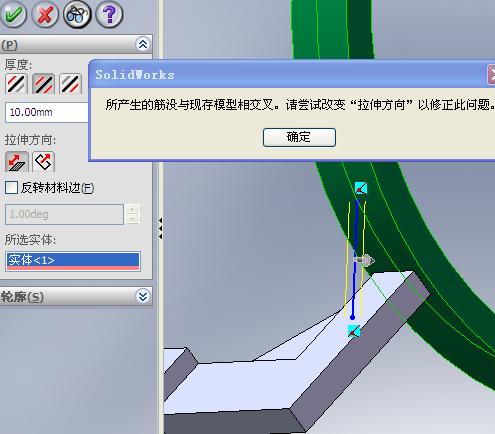

这个筋总是做不出来,不知道问题出在何处,以前做焊件的时候也出现过,大家谈谈问题出在哪

原PART也附上了

hidingman · 发表于 2007-9-5 22:45:54

沒事沒事

:)

w_hs1 · 发表于 2007-9-6 07:36:19

原帖由 cw1638 于 2007-9-5 22:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- z6 c; w8 C" {( H) J) a1 c这个筋总是做不出来,不知道问题出在何处,以前做焊件的时候也出现过,大家谈谈问题出在哪+ A- Z6 K$ B' h# K6 {7 G6 b9 }: p5 a! D/ u
0 d4 P7 {* j, \7 E2 b
原PART也附上了

首先我不知楼主为什么需要在装配体的两个零件之间添加筋？既然用筋联系，为何不能做成一个零件？

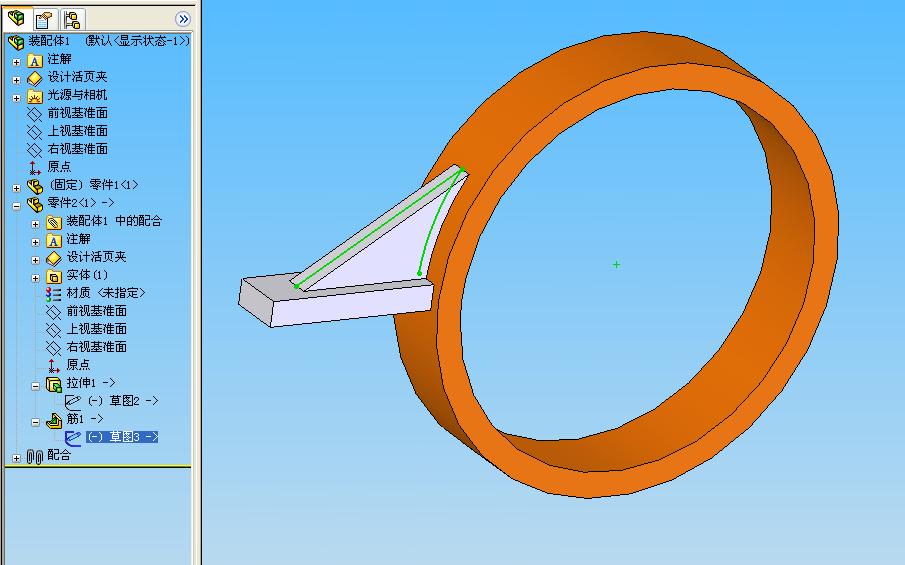

筋不是装配体特征，只能在零件模型中使用，而且轮廓线自动延长到零件模型实体或其它轮廓线。由于零件以外的实体不能终止轮廓线的延长，因此楼主的做法必然失败。如果一定要这样做筋特征，可以人为的添加终止轮廓线。见下图：

gnosgnahz · 发表于 2007-9-6 07:43:21

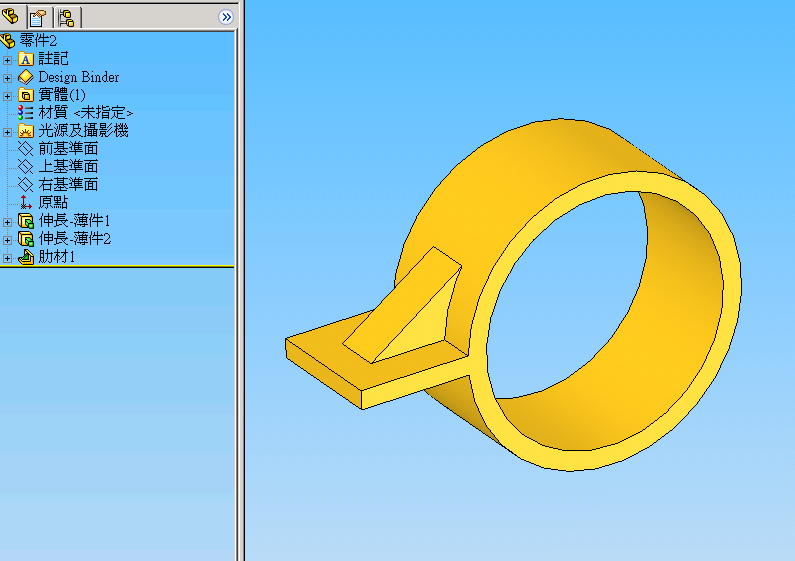

筋只能在一个实体中完成！不能同时用于多实体！你先将实体合并，然后再做肯定行！！！！

liweisky · 发表于 2007-9-6 18:53:57

原帖由 gnosgnahz 于 2007-9-6 07:43 发表 http://images/common/back.gif
1 Z9 S( E& O8 l l9 c6 [6 ^! ^筋只能在一个实体中完成！不能同时用于多实体！你先将实体合并，然后再做肯定行！！！！

非常同意阁下的观点，我以前也遇到过这样的问题，后来发现只要先将多实体组合后就可以画筋了，不过我还发现，在画筋的时候选择两个实体，筋生成的同时也将两个实体拼成一个实体了

cw1638 · 发表于 2007-9-6 23:14:30

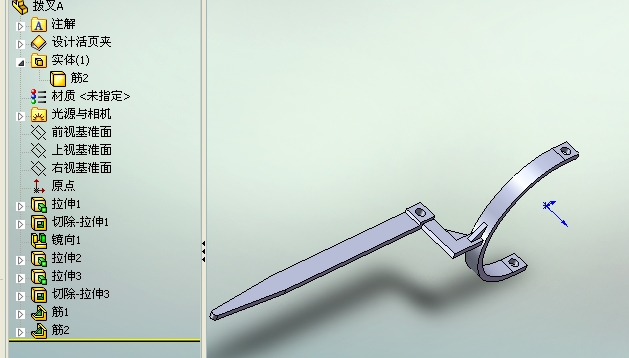

谢谢大家的帮忙,我把原PART附错了,下面更正为零件的

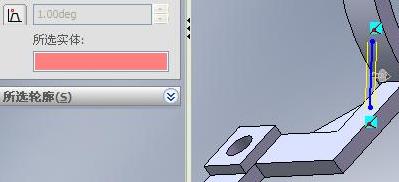

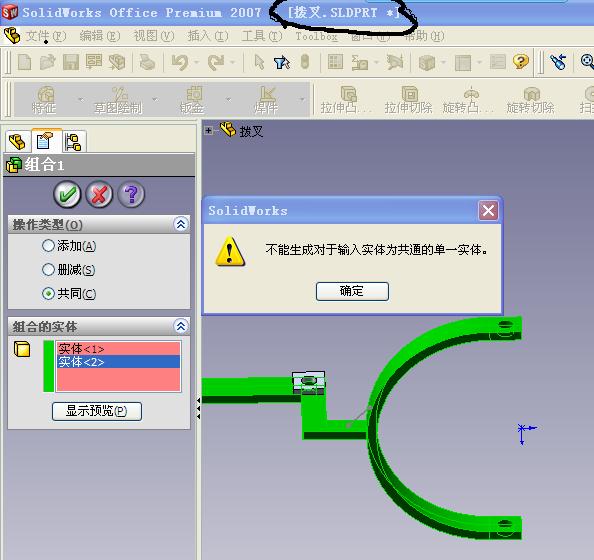

非常感谢三楼,您说的很详细,我也从中学会了在装配环境下拉筋.可是我在零件时拉筋时出现的和装配下的对话框一样,要选一实体.不知道大家注意到下面图1 中的筋没.这个筋是在选择手柄部分才拉出来的,不过我重新做时出现的却又回到零部件环境下的筋了对话框了,不知道原因是什么.

从PART里看就是在两个拉伸间拉筋,大家再试试,小弟愚钝

[ 本帖最后由 cw1638 于 2007-9-6 23:21 编辑 ]

hahap · 发表于 2007-9-6 23:54:24

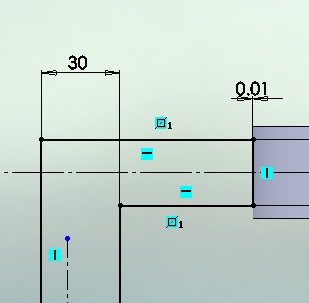

你把草图3改下(把共线的关系去掉,加标注),这样生成出来的就是合并的实体了,不用再另做组合特征的,在一实体下生成筋命令就没问题了!

hbycxam · 发表于 2007-9-7 15:37:05

又学到不少知识,学无止境啊

hq002377 · 发表于 2007-9-7 16:01:14

将草图定义与外圆相切就可以了

cw1638 · 发表于 2007-9-10 19:57:36

已解决,谢谢大家,特别谢谢7# 呵呵

brightsjf · 发表于 2007-9-10 21:04:25

圆弧面跟平面没相交嘛。。。草图要画到圆弧的内部，光是相切是不够的。
