才学SW画图，有个不懂

山联2 · 发表于 2007-9-4 09:55:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

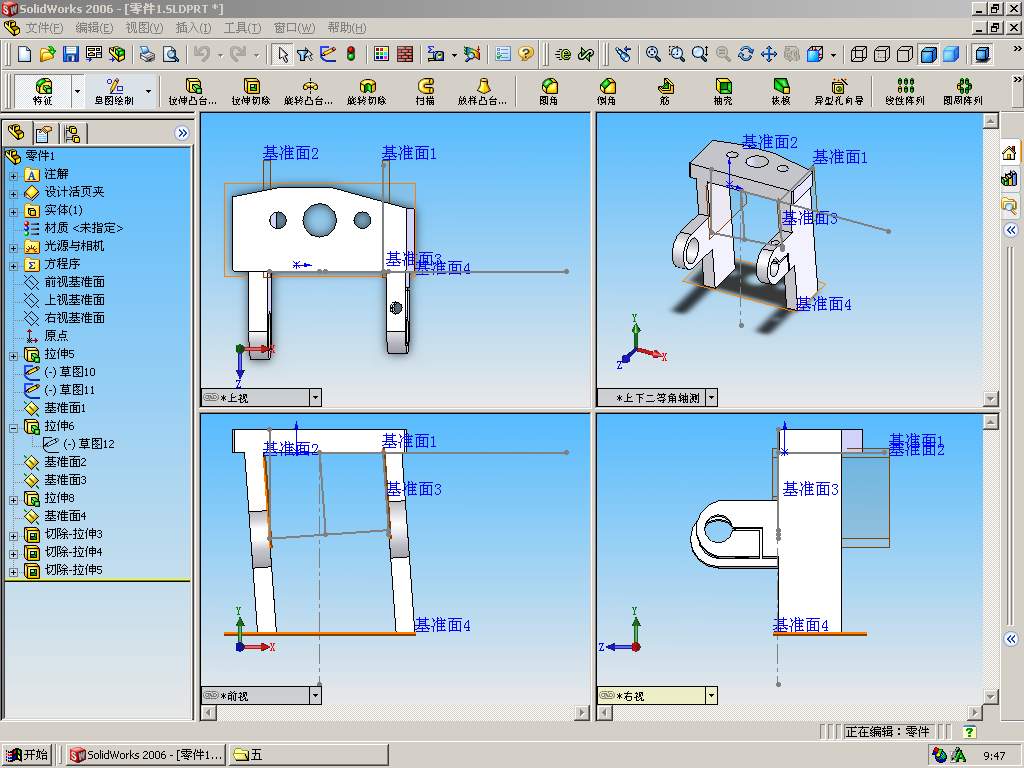

1、多余草图线怎样去除，（现若删除，其它草图的基准就没用了）

2、现在画图很被动，还要CAD支持尺寸值，直接用SW设计，思路是什么，请高手指点

[ 本帖最后由山联2 于 2007-9-4 09:56 编辑 ]

brightsjf · 发表于 2007-9-4 10:09:49

你涂鸦的吧，建议你还是帮助彩单里的在线教程看一遍以后在画罢。。。

diyxz · 发表于 2007-9-4 10:12:40

呵呵，多余的东西可以隐藏，尺寸问题可以靠约束，基准来保证。我只知道这默多，能力有限呵呵。

li5jun1 · 发表于 2007-9-4 10:15:28

创建基准面时一般直接可以设置所创建基准面的偏移距离，一般可以直接选择一些实体面或实体边就可以了。不用故意去创建草图的，当然有时候也需要利用草图来创建基准面，那样的话，可以把草图隐藏了。
另外感觉楼主好多基准面好像没啥必要啊，用习惯了，简单的方法也就多了，刚开始容易走弯路

山联2 · 发表于 2007-9-4 10:30:47

你涂鸦的吧，建议你还是帮助彩单里的在线教程看一遍以后在画罢。。。 [/quote]<br />

晕了，这个三维，不太好建，没有太多的对称相关，

可不是建的玩的，

是结晶器的足辊架。。。。

hwb118 · 发表于 2007-9-4 11:21:09

有镜像特征，相关不想看到的特征可以点右键隐藏，另外建议楼主找一本好点的教材，其实sw挺好上手的

a114977445 · 发表于 2007-9-4 15:18:02

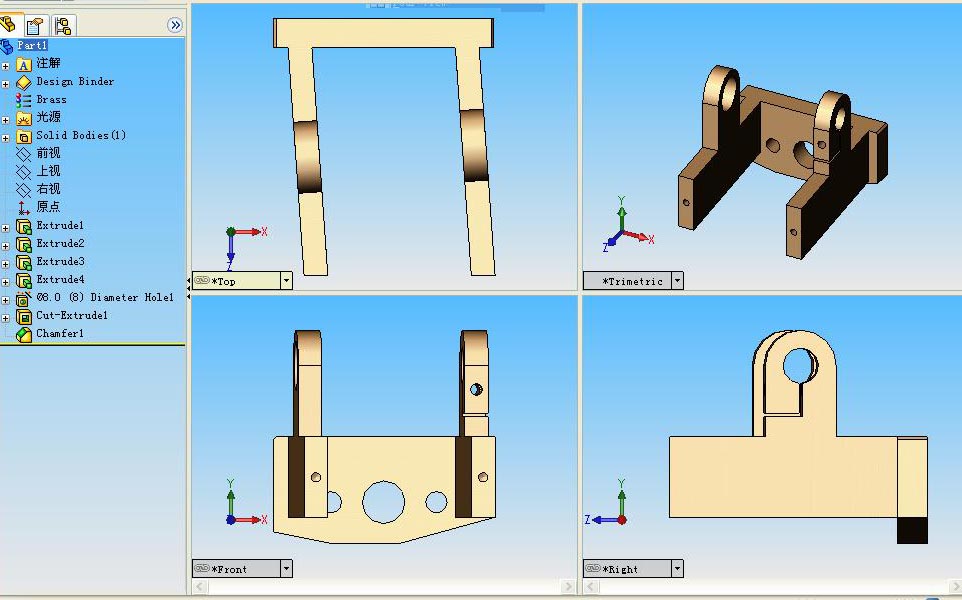

不用基准面也可以达到要求~~定义拉伸方向
基准面做多了看起来乱
另外草图没有全定义

gudufei · 发表于 2007-9-4 17:25:41

多余草图可以转化为构造线.
画草图时可以先只画类似图形,再通过添加几何关系和尺寸来进行约束!

brightsjf · 发表于 2007-9-4 17:26:28

直接以已生成特征的面为基准，就不用新建基准面了。。。

[ 本帖最后由 brightsjf 于 2007-9-4 20:58 编辑 ]

lovexp2 · 发表于 2007-9-9 19:27:15

原帖由 brightsjf 于 2007-9-4 17:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; Q9 P; R* M1 m0 F! ~5 p, Q5 W直接以已生成特征的面为基准，就不用新建基准面了。。。

这样是不是利用现有的草图，省去了为每个特征都新建一个草图吧。

wangjinglengyue · 发表于 2007-9-10 08:20:07

要学SW一定得把画图的观念给改过来,知道SW和CAD的区别,然后慢慢的纠正过来,CAD是非参的而前者却是参数化的,可以在建立草图时先画出轮廓再定义几何关系最后加尺寸,这样就好的多了,我建议你还是先看一下SW教程,在帮助里面.
熟能生巧啊!

goneby006 · 发表于 2007-9-10 08:28:48

路过学习。。。

760628303 · 发表于 2007-9-10 11:48:28

其实很简单，请你忘掉AOTOCAD吧

chinajim · 发表于 2007-9-10 14:46:27

多余的线可以用"剪切"命令剪切掉

donaihua · 发表于 2007-9-13 15:10:38

提点小建议，很多人在刚接触一个新的事物时，往往会被一些旧的观念困扰，自己为难自己。
我也碰到过，不过我要说的是，建议你先多了解一下软件，再一个就是要变通，软件只是工具而已。
大家的方法可能会差很多，没有必要在一些不是很总要的问题上，影响了你前进的道路。有很多的功能和方法会在你不断的学习中自然的被你了解的。

she_p · 发表于 2007-9-13 19:48:55

找本好的教材，学一遍会有很大提高的！
