配置在工程图中怎么用?

珠珠海 · 发表于 2007-9-2 08:41:23

您需要登录才可以下载或查看，没有帐号？注册

x

请高手指教:零件的配置怎样在工程图中应用.

:L :L

[ 本帖最后由珠珠海于 2007-9-3 15:56 编辑 ]

w_hs1 · 发表于 2007-9-2 10:34:05

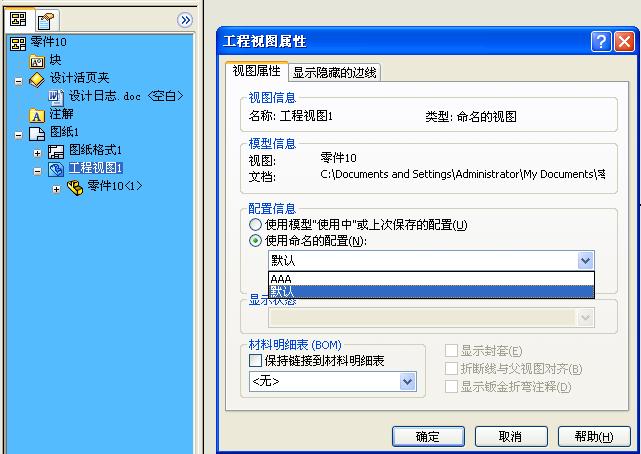

打开指定视图的属性，在“使用命名的配置中”选择你想表达的配置。
有趣的是可以对每个视图指定配置，也就是说在同一张图纸中对几个视图选用不同的配置。

helloyf · 发表于 2007-9-2 14:04:44

用配置方法可以表述零件的各种状态，如有时出平面图，里面可以加上折弯后的形状，方便！

珠珠海 · 发表于 2007-9-3 15:11:00

首先谢谢楼上两位的指教

:) :)
但我主要是想知道:我在零件状态下给零件的配置怎样应用到工程图中,因为我发现我改用零件配置时,工程图并没随模型配置的变化而变,是不是一张工程图只能对应一种模型或模型配置?

shjinfen · 发表于 2007-9-3 15:31:33

在工程图里选择零件配置，二楼已经图视了

cw1638 · 发表于 2007-11-7 21:49:47

不知道二楼的AAA从哪来的

great829 · 发表于 2008-12-27 00:25:40

学习中，谢谢

chenwsx · 发表于 2009-1-12 10:29:34

终于找到答案了，谢谢2楼

qq443557729 · 发表于 2009-7-17 08:46:53

:P :P :P 谢谢了

:)

lyh020209 · 发表于 2009-7-17 09:59:49

嗯学习一下多谢2楼

19720205 · 发表于 2009-9-4 07:31:20

昨晚画了一个多配置的零件,不知道怎么出相应零件配置的工程图.
这下应该可以了.

dyzsc · 发表于 2009-9-28 16:48:16

谢谢，正在学习中

阿好 · 发表于 2009-10-7 23:38:06

谢谢了，学习啦

huodeidei · 发表于 2009-12-4 11:57:20

一个零件可以显示出不同的样子就这意思

huyuzhou2005 · 发表于 2009-12-6 19:18:18

不知道多本体零件如何制作啊？
请指教。。。

liming2113141 · 发表于 2009-12-21 14:08:21

谢谢楼主啦
