零件工程图如何使筋不剖?

gudufei · 发表于 2007-9-1 10:28:14

您需要登录才可以下载或查看，没有帐号？注册

x

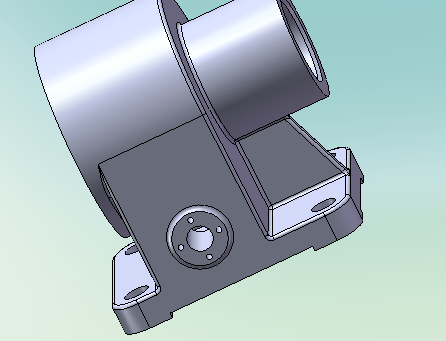

请教一个小问题:单一零件的工程图全剖视时如何使其中的筋不剖?多谢!
如下图:

[ 本帖最后由 gudufei 于 2007-9-3 23:40 编辑 ]

dyx · 发表于 2007-9-1 22:22:23

http://www.3dportal.cn/discuz/thread-118195-1-1.html

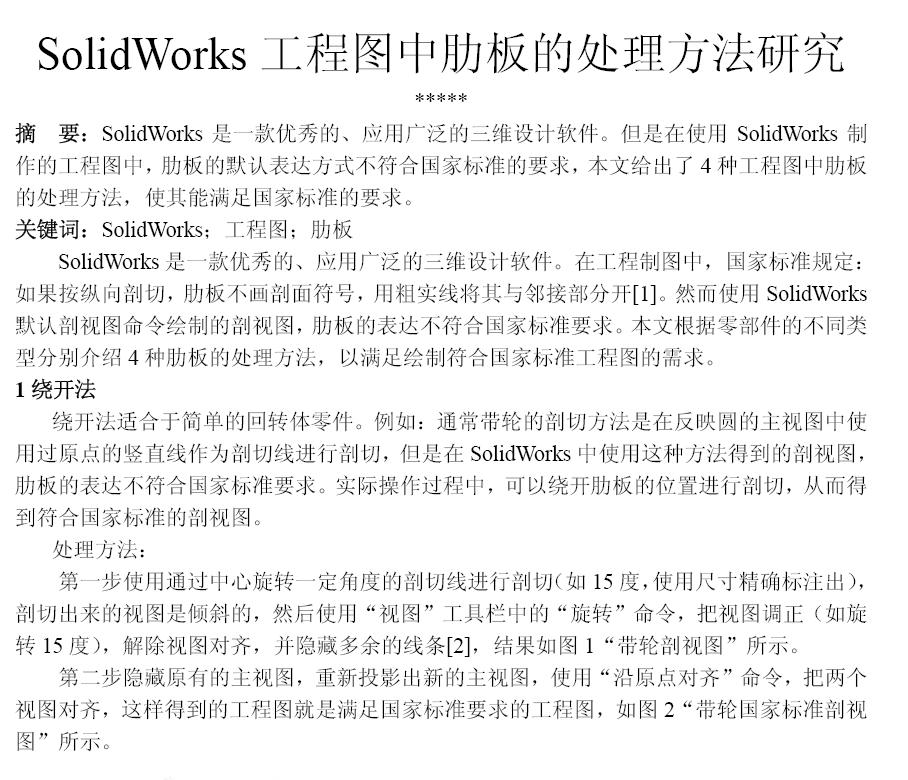

请到上面的地址处下载一篇文章，也许能够帮助你：

w_hs1 · 发表于 2007-9-1 23:54:37

SW2008可以直接处理筋的剖切问题了。

yyi2001 · 发表于 2007-9-2 10:27:02

提示: 作者被禁止或删除内容自动屏蔽

hwb118 · 发表于 2007-9-2 10:35:26

08版改进了这个问题，对于其他版本2楼的方法是挺好的，也可以在零件图中，在筋的中心线部分切除一个小缝，使得工程图中剖切时剖切线落在切割部分，从而没有剖切线，当然这只能用于出工程图，在出零件图时是不允许的；

hjhuajun · 发表于 2007-9-3 07:25:18

筋不剖的问题一直也没有解决，2008能实现真是太好了。

gudufei · 发表于 2007-9-3 12:28:23

我的是07版的!
不过我也找到了解决办法!
选择剖面线所在面,然后转换为实体可用,删除剖面线,补画上筋,再用区域剖面线把要填充的剖面线填上就可了!

phoenix1394 · 发表于 2007-9-3 21:43:17

我是新手，现在还帮不了你

sunrays110 · 发表于 2007-9-9 20:53:40

选中相应的工程视图，单击视图旋转命令，转动视图，然后选择筋特征，选择实体引用，确定，删除原来的剖面线，重新打上即可解决，电脑差，无法给你动画。

fushuixiu · 发表于 2007-9-9 21:04:31

好!好!好!以"3D工程图视图"进行旋转,并实体引用,可以画出我需要的线条,这是一个好招,好!好啊!学习了,谢谢!

wangjianyu · 发表于 2007-9-10 07:40:47

2008以前的这个问题不好解决,2008的改进之一就是图形中的筋不作剖面处理.

760628303 · 发表于 2007-9-10 11:50:14

筋不剖的问题一直也没有解决，2008能实现真是太好了。

tonnylee · 发表于 2007-9-10 16:11:50

这么好，我一般都在cad里重新处理，比较麻烦！

DNZXM · 发表于 2009-7-18 08:13:43

是啊!如何才能解决这个问题呢?好像2008以前的版本没有解决这个问题吧!
