铸件金相问题

415448

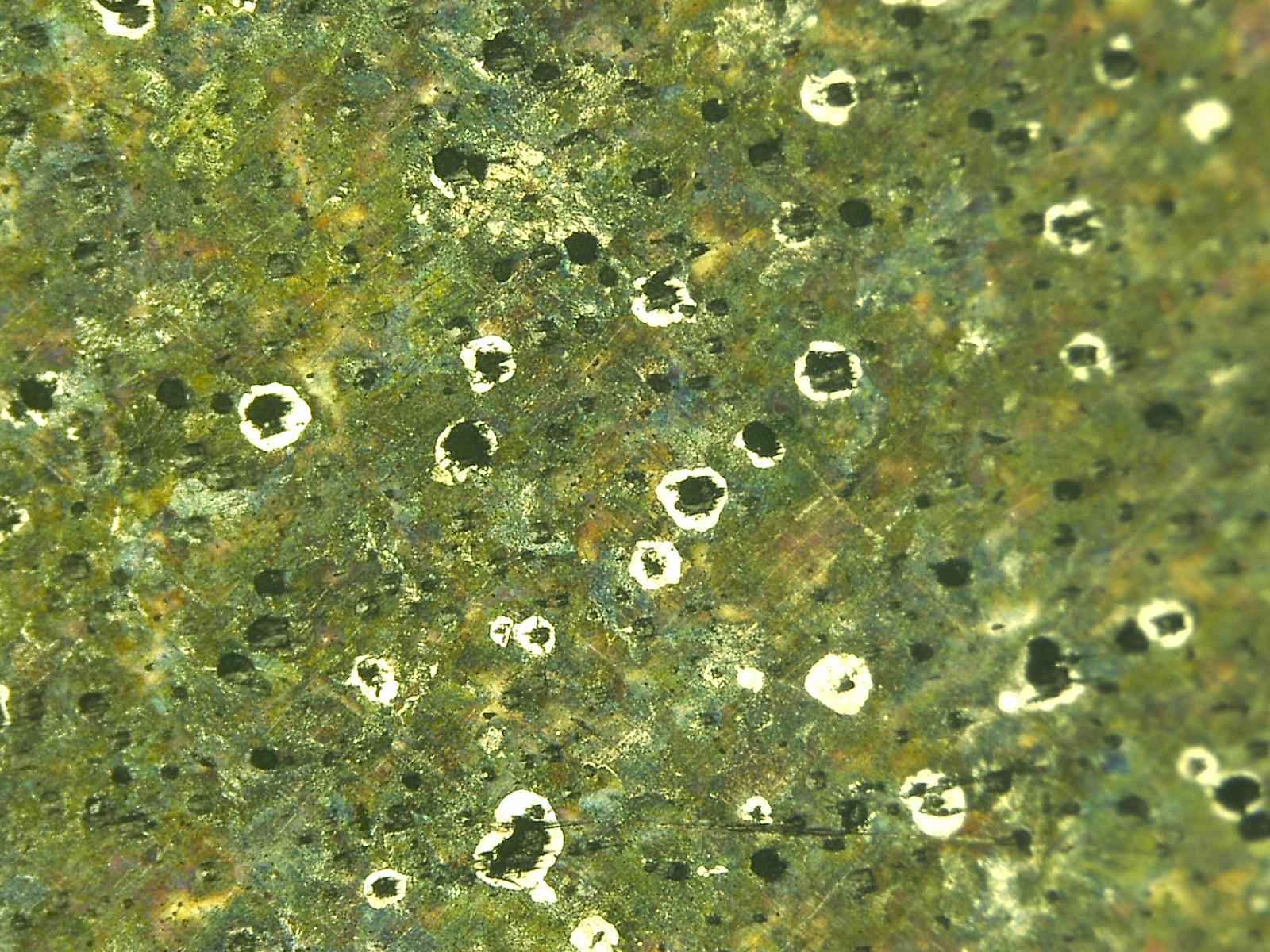

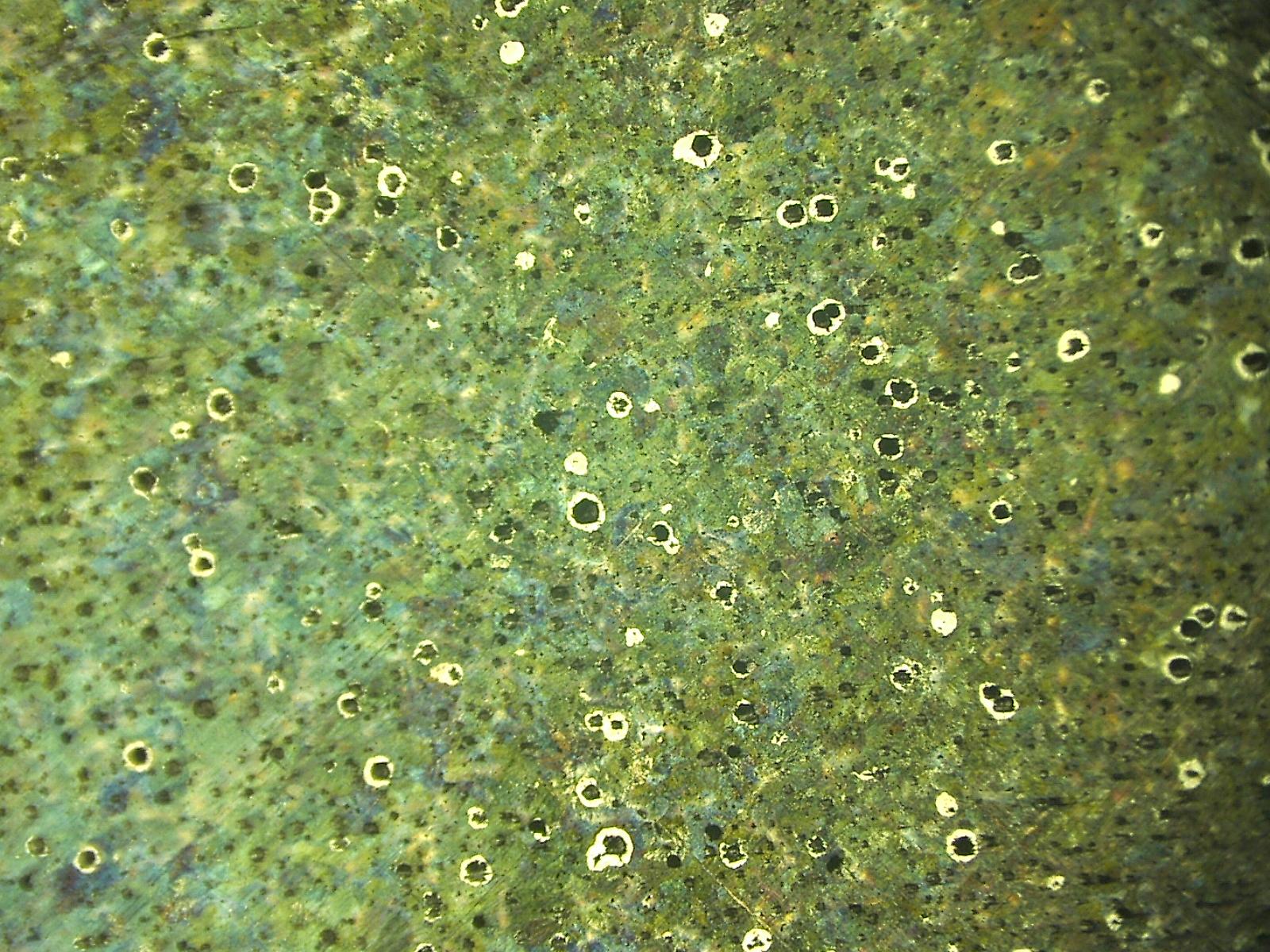

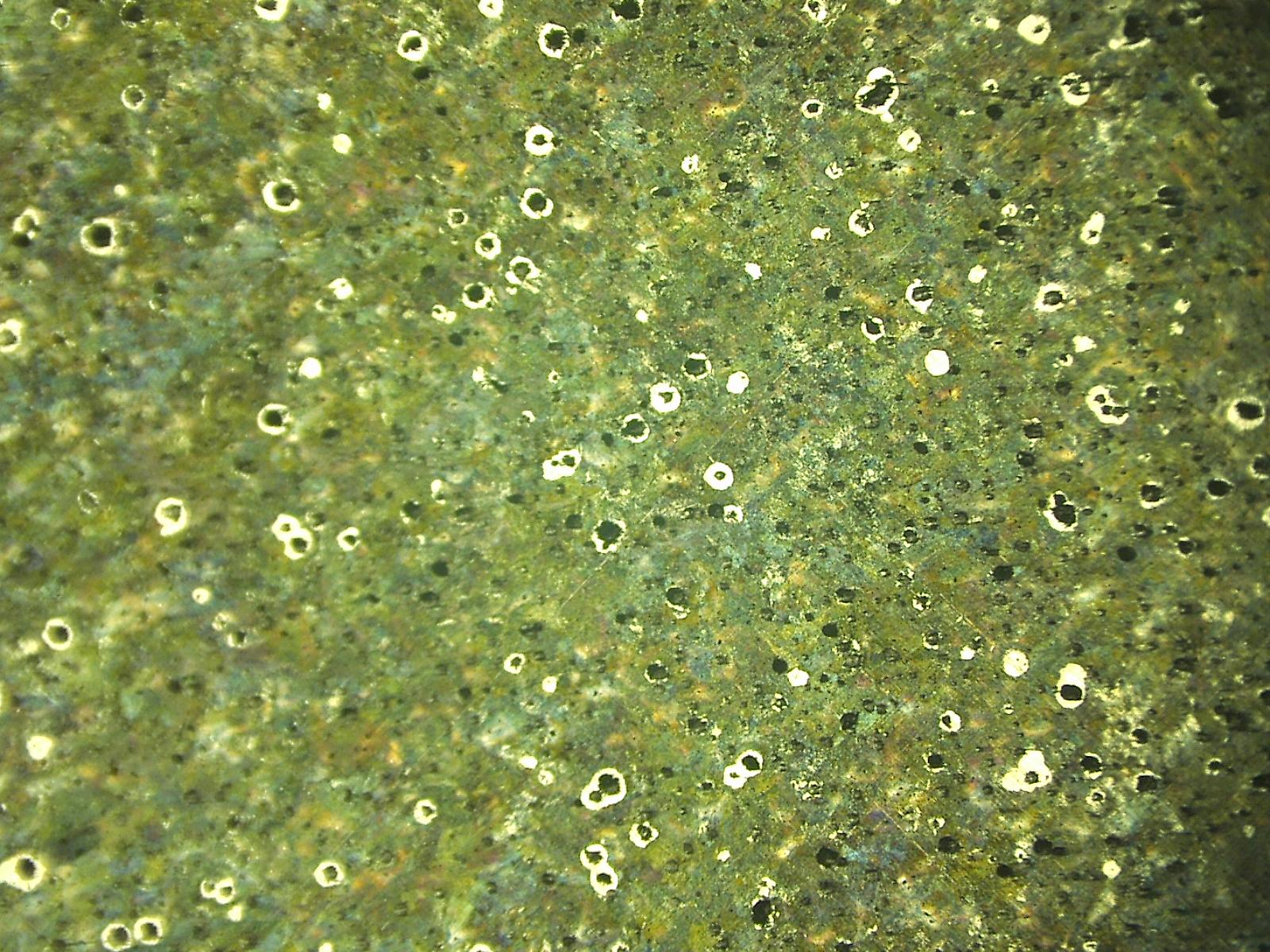

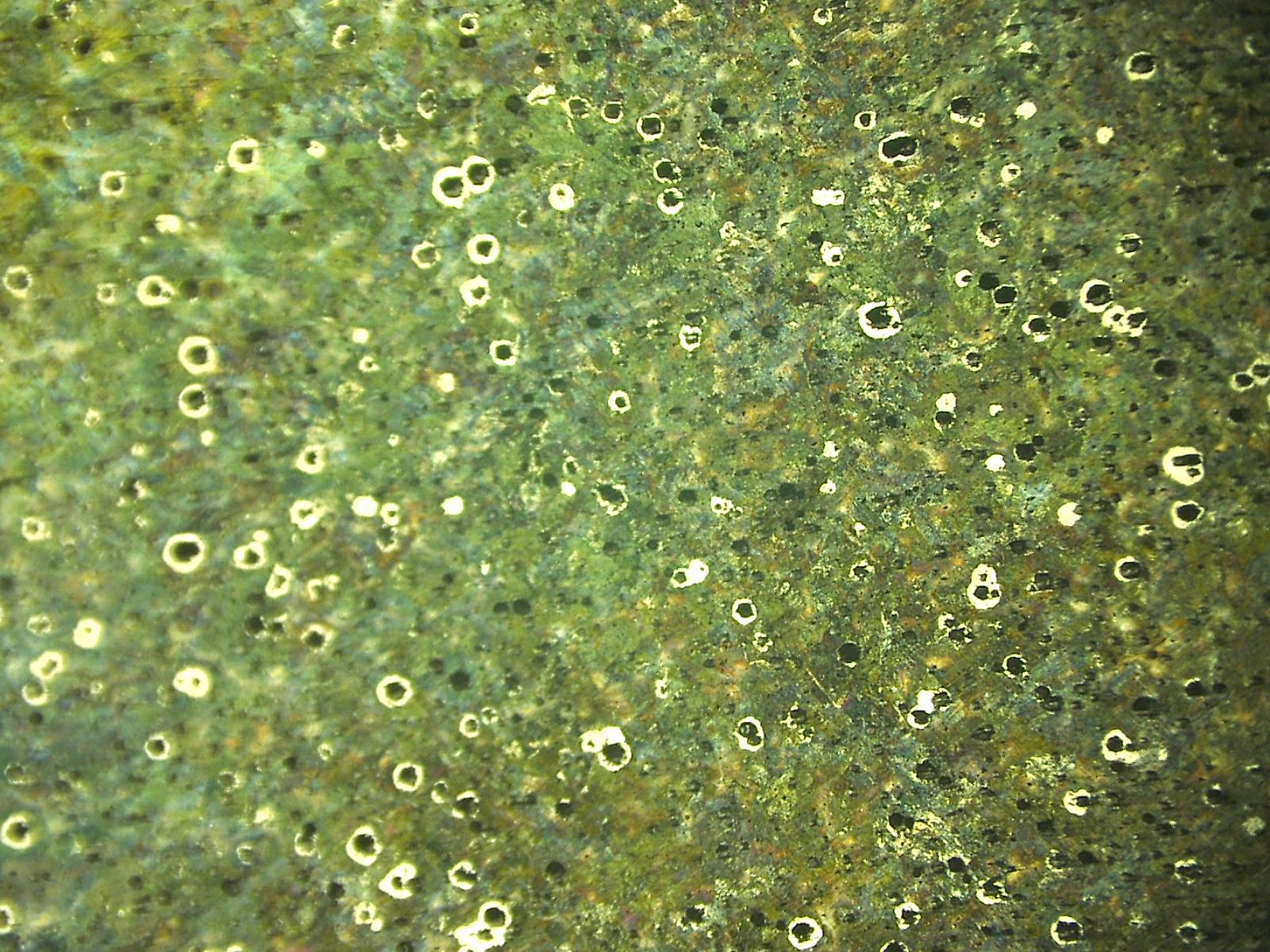

该零件是日本进口件，断裂失效，检查断口硬度257HB，按GB-T 9441-1988球墨铸铁金相检验检查球化率，1-3张照片为100倍，第四张是200倍，试样制备方法是：粗细金相砂纸预磨、氧化铬抛光、4%硝酸酒精腐蚀。我的问题是：1、铁素体包裹石墨球？ 2、球化率2-3级.  3、图中其他是什么组织（判断应该80%以上是P)?   4、这是什么铸铁？    5、试样制备方法有什么失误？

williswon

铁素体包裹石墨,称为牛眼.
初步判断为珠光体型球状石墨,组织在金相制样时显示的不清晰,从硬度看可能是细片状珠光体组织
, V5 O# |6 A6 e1 |: k4 }3 X腐蚀时,可能是腐蚀时间过长,导致组织重叠,无法识别,使用4%硝酸酒精是正确的,或者说实际使用的4%硝酸酒精可能失效,重新配制再试一下,或缩短腐蚀时间.
# h$ |1 `6 t7 l  b( ?且抛光的划痕很多,影响金相观察.

bmei00

应该补充一张100X未侵蚀的和一张500X的基体照片。

中心试验室

还要问一下大家 怎么金相照片是绿色的呢?
照相时加了滤色片吗？
