如何在建模环境中标注尺寸？

yeyangnuaa · 发表于 2007-8-8 20:42:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

今天上头给了我一个任务，那个任务非得要我在UG的建模环境下标注尺寸，以前我也在网上见过类似的做法，但是我不会。如果有知道的请告知啊，希望得到版主的支持，给予帮助者加分。

PS: 领导是用CATIA的，那个软件具有这种功能，所以他也希望我在UG里能做到。

[ 本帖最后由 yeyangnuaa 于 2007-8-8 22:19 编辑 ]

tangxu12 · 发表于 2007-8-8 20:45:16

pmi模块

yeyangnuaa · 发表于 2007-8-8 21:00:57

非常感谢！
楼上应该是位高手了，呵呵！多谢指教！

yujuanche · 发表于 2007-8-8 21:57:23

pmi模块什么东西？贴个图
大家看看

yeyangnuaa · 发表于 2007-8-8 22:16:10

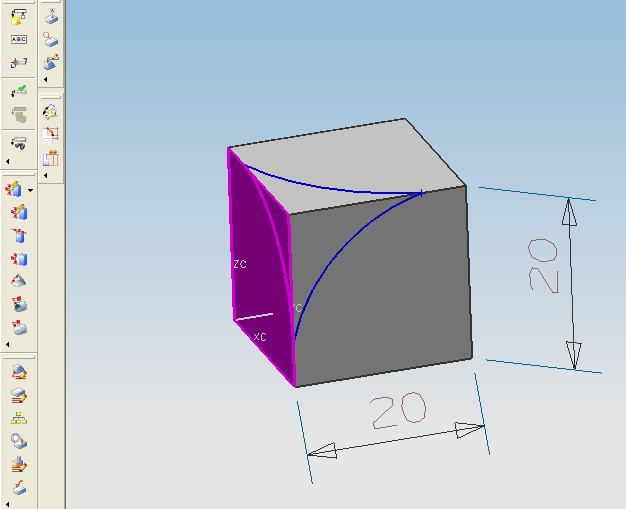

就是可以在建模里就标注尺寸，不用到制图模块里去，这是我现在对PMI的理解，呵呵。
大家相互学习了。

小李飞刀 · 发表于 2007-8-9 00:03:52

有两种方法:
1.在工程图模块下进人模型空间再进行标注（因制图中坐标只能标注在X-Y平面内，故要先调整坐标系-Added by astyrokylin）

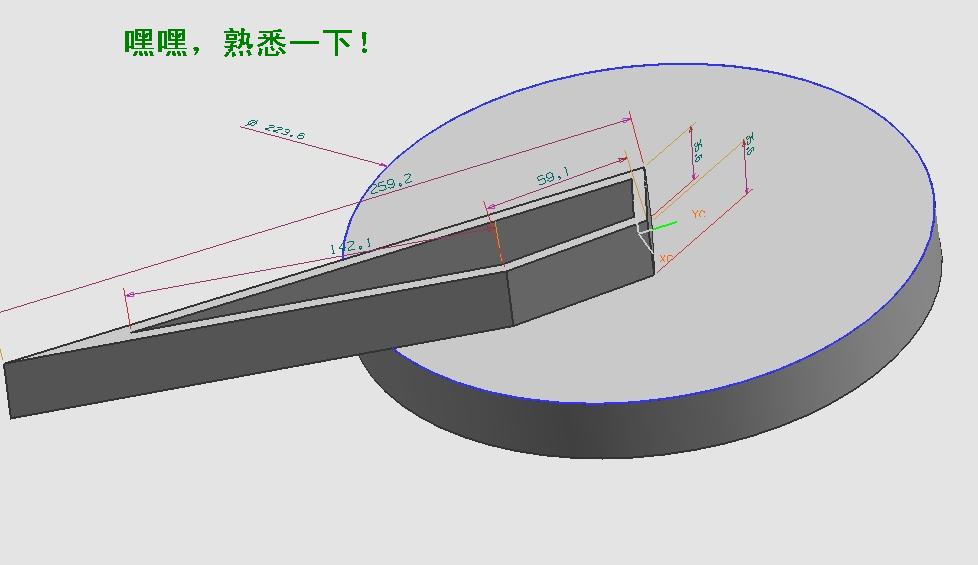

2.NX4.0新增加了一个功能PMI（在这个模块下可以在三维数模上标注各种技术信息,当然包括尺寸）

kaixin · 发表于 2007-8-9 08:13:49

谢谢楼上几位朋友的解答!!!

华哥 · 发表于 2007-8-9 09:17:39

用得还真少，以后应该多用，很方便。

pdch · 发表于 2007-8-9 09:21:21

三人行，必有我师。又跟楼上的各位学了一招，不胜感谢！

北京北 · 发表于 2007-8-9 11:55:42

多谢楼上的几位高手啊，又学了几招啊，呵呵，一会就练习练习，多谢分享！！good

lingleilaji · 发表于 2007-8-9 15:18:00

厉害终于又学了一招

zrying · 发表于 2007-8-9 16:53:23

请教大侠!怎么在UG4.0中增加PMi呢?

chaseeker · 发表于 2007-8-9 17:06:46

三维网里高手如云！

大漠雄鹰 · 发表于 2007-8-9 17:28:56

这个的确厉害呀。又学了一招！

19840901 · 发表于 2007-8-10 11:02:38

ＰＭＩ里面可以标注的！

hclmm · 发表于 2009-7-2 23:06:38

good goods

lifuliang · 发表于 2009-7-3 08:05:32

是啊，学习了

hxhtz · 发表于 2009-7-3 08:21:21

提示: 作者被禁止或删除内容自动屏蔽

liusihai520 · 发表于 2009-8-8 12:05:02

原帖由 zrying 于 2007-8-9 16:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 h6 y, y$ X6 N6 R. H: j* }, o$ [
请教大侠!怎么在UG4.0中增加PMi呢?

点击起始。。。在装备下一个就是了

ssiiie · 发表于 2009-8-10 12:44:04

又学了一招,谢谢各位!

happyforever · 发表于 2009-8-10 14:04:29

又学了一招,谢谢分享

tangshi · 发表于 2009-10-22 21:34:20

谢谢了
又长了点见识

zhenggp · 发表于 2009-10-22 22:32:50

谢谢，又多学了一招

yu2000 · 发表于 2009-10-23 08:39:45

学习了，谢谢楼上的大大们

xmfwl · 发表于 2009-11-6 11:56:06

多谢楼主提出这么好的问题，学习啊
