请问我要怎么把easm格式的文件转换成可以表注尺寸的工程图啊

黄梦幻 · 发表于 2007-8-7 14:58:04

您需要登录才可以下载或查看，没有帐号？注册

x

急，谢谢各位大峡

黄梦幻 · 发表于 2007-8-7 15:05:38

视图中概述窗口和生成布局是暗的，请问我要怎么激活它们啊

longying0550 · 发表于 2007-8-7 15:47:49

不能！
除非你能得到它的prt或ASM，那样才能转工程图！

黄梦幻 · 发表于 2007-8-7 16:29:32

谁能帮我那里面的尺寸标出来啊，我标不出来好辛苦啊

黄梦幻 · 发表于 2007-8-8 09:35:29

我还是没解决这个文件转化成工程图的方法大家帮帮我啊

hahap · 发表于 2007-8-8 11:51:02

你的零件下载来看了,是个较火简单的装配体,不能直接转成工程图的,可以用eDrawings打开,在里边能移动零件后给零件标注,再自己建模吧,不用很久.

黄梦幻 · 发表于 2007-8-8 15:46:04

这个怎么测量啊在eDrawings中

黄梦幻 · 发表于 2007-8-8 16:08:24

这个是曲面的，我测量不出来

黄梦幻 · 发表于 2007-8-8 16:46:00

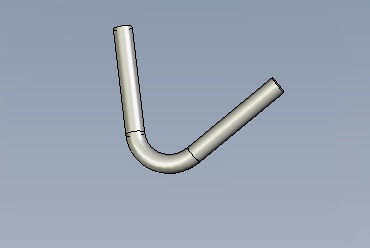

是啊我也只好自己从新建模可是又碰到新问题了，里面有跟东西是曲面的，测量不出来

黄梦幻 · 发表于 2007-8-8 16:46:34

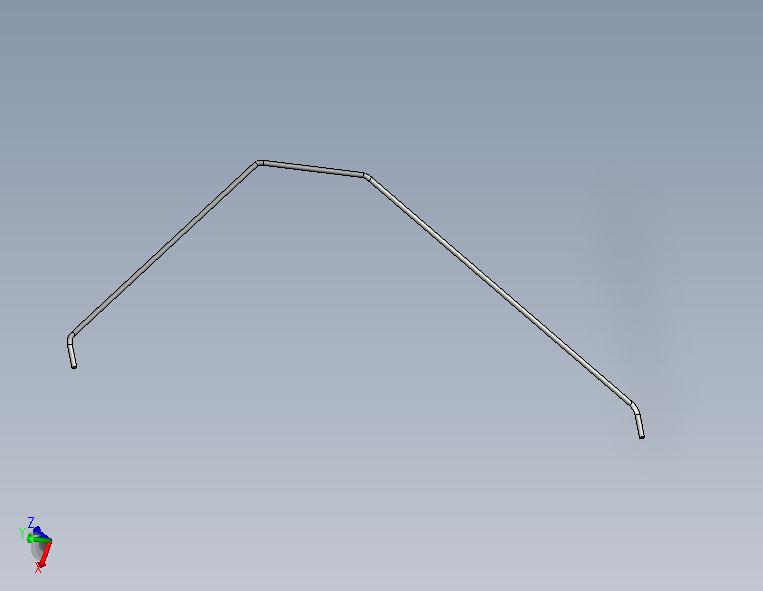

如下面的图

hahap · 发表于 2007-8-8 16:56:01

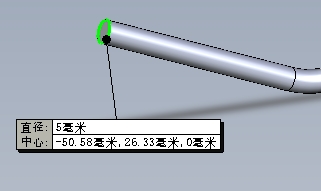

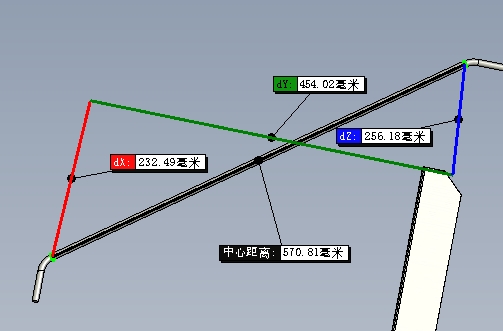

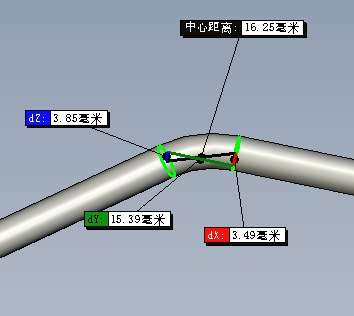

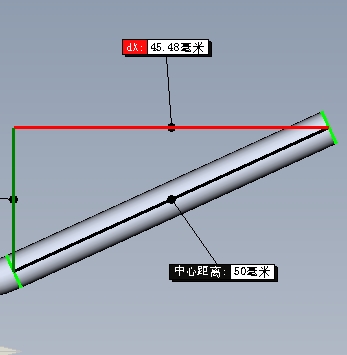

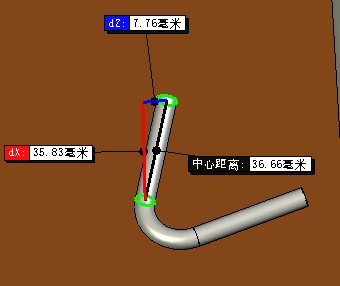

这个很好标的呀!你看下,点两个圆就能求出它们的中心距,只点端面就求出直径

hahap · 发表于 2007-8-8 17:06:58

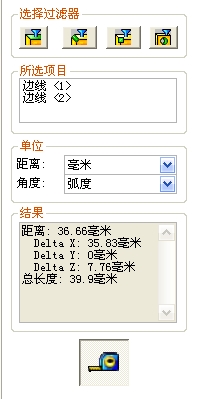

在标注前可以先用过滤器选出自己想要的选择范围,点标出就好

[ 本帖最后由 hahap 于 2007-8-8 17:12 编辑 ]

黄梦幻 · 发表于 2007-8-8 17:31:52

是啊这些我也能量出来关键是那个弧度啊，我不知道它是怎么弯的，半径多少后面那根东西是空间的，我不知道它是怎么弯的。。。

hahap · 发表于 2007-8-8 17:37:57

我晕,这根铁丝是的扫描路径是在同一平面上的,知道两个点(直线部分都可求出长度),画一个一两条直线相切的圆弧有这样难?

[ 本帖最后由 hahap 于 2007-8-8 18:09 编辑 ]

lufengxi · 发表于 2008-10-7 15:58:58

看不懂!!!!!这个可以转成Solidworks 么?

nbwsb · 发表于 2011-9-9 16:57:19

不可以！！！！！
