什么是巴氏合金(Babbitt metal)？

清风明月

什么是巴氏合金(Babbitt metal)？

    具有减摩特性的锡基和铅基轴承合金。由美国人巴比特发明而得名。因其呈白色，又称白合金。主要合金成分是锡、铅、锑、铜。锑、铜，用以提高合金强度和硬度。巴氏合金的组织特点是，在软相基体上均匀分布着硬相质点，软相基体使合金具有非常好的嵌藏性、顺应性和抗咬合性，并在磨合后，软基体内凹，硬质点外凸，使滑动面之间形成微小间隙，成为贮油空间和润滑油通道，利于减摩；上凸的硬质点起支承作用，有利于承载。巴氏合金除制造滑动轴承外，因其质地软、强度低，常将其丝或粉喷涂在钢等基体上制成轴瓦使用。巴氏合金分锡基(见锡合金)和铅基合金两种。后者含锑10％～20％，锡5 ％～15％，为防止成分偏析和细化晶粒，还常加入少量的砷。铅基合金的强度和硬度比锡基合金低，耐蚀性也差。

chenfu1

巴氏合金的特性及使用选择
具有减摩特性的锡基巴氏合金和铅基巴氏合金是唯一适合相对于低硬度轴转动的材料，与其它轴承材料相比，具有更好的适应性和压入性，广泛用于大型船用柴油机、涡轮机、交流发电机，以及其它矿山机械和大型旋转机械等。

( @% e, f* v; ?& x巴氏合金的主要成分是锡、铅、锑、铜。 其中锑和铜，用以提高合金强度和硬度。巴氏合金可简单地分为三种：高锡合金、高铅合金和中间合金(合金中锡和铅均占有重要比例)。在所有这些合金系中，锑和铜均作为重要的合金化元素和硬化元素，而且其结构是由硬的、弥散于软基质中的金属间化合物组成。

巴氏合金的组织特点是，在软相基体上均匀分布着硬相质点，软相基体使巴氏合金具有非常好的嵌藏性、顺应性和抗咬合性，并在磨合后，软基体内凹，硬质点外凸，使滑动面之间形成微小间隙，成为贮油空间和润滑油通道，利于减摩；上凸的硬质点起支承作用，有利于承载。

1 g# {* f( A9 N+ j/ W) W7 W. a巴氏合金除制造滑动轴承外，因其质地软、强度低，常将其丝或粉喷涂在钢等基体上制成轴瓦使用。为防止成分偏析和细化晶粒，还常加入少量的砷。
, G$ E& d% h( i, D1 R/ i
按国家标准，巴氏合金可以分为锡基合金和铅基合金两种。铅基合金的强度和硬度比锡基合金低，耐蚀性也差。所以客户在使用巴氏合金的时候，通常选用锡基合金，其常用的牌号有ZChSnSb11－6、ZChSnSb8－4等。尽管铅基合金的性能没有锡基合金好，但是有许多客户仍然选择使用，因为它使用起来比较经济，其常用的牌号有ZChPbSb16－16－2、ZChPbSb1－16－1等。

tdragonfu

巴氏合金成分表

mickey_yanjx

不错的资料,推荐一下.
/ A1 D3 i) r7 l& A: L这种合金好像在磨床主轴上的轴瓦有用到过.

czcxq0408

有关巴氏合金和锡合金的知识

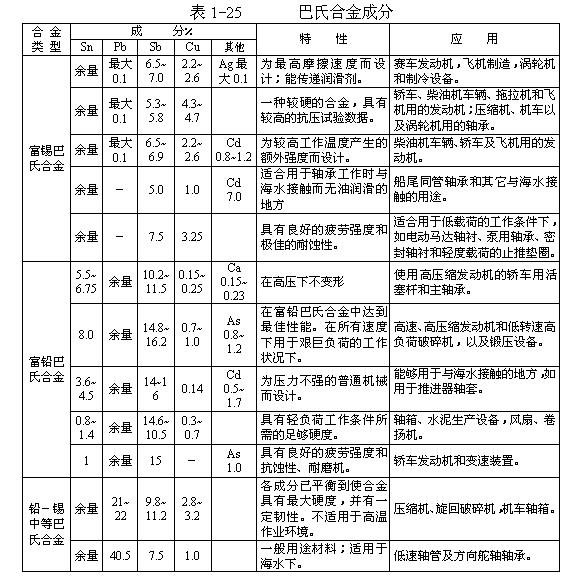

锡合金 + }7 v6 }, m  {3 } ) i% P. |* ]# `    含锡合金包括以锡为主的锡合金(锡铅焊料除外)，以及锡为主要添加元素的合金，是锡消费的重要出路，占锡消费总量的23%左右。主要用于汽车、机车、拖拉机轴瓦和重型机器轴瓦，其中锡基巴氏合金应用最广泛。 2 `2 P1 l& i- P0 |2 q& b     (1) 铜－锡合金 2 a+ M7 y* {7 w5 x( }0 }- U/ e/ |' Z 4 _$ @* R0 Z+ T" h! ]    铜－锡合金是指含有5~15%Sn以及少量Zn的铜合金，是最古老的合金(也称“青铜”)，具有高的机械强度和硬度，良好的铸造性能和加工性能，抗腐蚀，很好的承载性能，适当的导电率和易于焊接等特性。目前传统用途青铜钟、青铜雕塑仍然兴旺，但其主要用途还在工程方面。在工程上，铜锡合金主要以三种形态使用：铸件、锻件(棒、带、管和丝)和烧结粉末冶金组份。 ! B1 k0 j9 c, N! o 8 r8 D' ~& P( _/ {    其中，铸件青铜合金含Sn—5~13％，并含有磷。此外，可用Zn取代部分Sn(不含P)，产生的一系列合金称之为炮铜。铸态的青铜和炮铜兼有好的抗腐蚀性，耐磨性，适度的强度和好的可铸性。广泛用作同海水、锅炉给水以及与无机酸接触的阀门和配件；用作齿轮和滑动轴承。 - J" s1 J# r" x. o+ K7 B; E( B+ u) ^, r     可锻合金含锡高达8%，具有高的强度和抗腐蚀的能力。可以将它加工成片、带、管、棒和丝，其用途包括制作弹簧和仪器部件，冷凝管板和管、容器，以及轴承、弹簧、电子设备的插头和绕线连结部分。 4 f+ G4 {% a  n + c+ g5 P1 q. Q$ V& m    粉末冶金青铜部件，典型成分含锡10％，用于制作部分润滑或无润滑轴承。还采用粉末冶金方法生产一种由其它方法生产很困难的特殊合金。     (2) 巴氏合金 5 ]( F$ _! X, ^% E7 }- t, V    巴氏合金是最广为人知的轴承材料，其应用可以追溯到工业革命时代。巴氏合金是唯一适合相对于低硬度轴转动的材料，与其它轴承材料相比，具有更好的适应性和压入性，广泛用于大型船用柴油机、涡轮机、交流发电机，以及其它大型旋转机械。   D; p7 ]' i: m; T: ] 3 }  U4 t( |5 N- }  z& S2 v7 O    巴氏合金可简单地分为三种：高锡合金、高铅合金和中间合金(合金中锡和铅均占有重要比例)。在所有这些合金系中，锑和铜均作为重要的合金化元素和硬化元素，而且其结构是由硬的、弥散于软基质中的金属间化合物组成。 " T, a5 A8 a# T, |% r- W- [  s4 U  T5 X: {4 S    典型工业巴氏合金成分如表1-25： * u: b  S* s0 c8 Z2 e3 W4 h+ U * C- @' Q" P, K# R: ]/ y9 b    (3)铝－锡合金     与巴氏合金相比，铝锡合金能满足机械设备更坚固、更严格的操作条件。常用的铝－锡合金有： 9 L" l% ~  w4 W: p. A    1)含锡6%的合金，用于高负荷工作环境，其局限性在于它们需要与经特殊硬化处理的轴一起工作。 - K' A$ T& l, J  @, E) }/ ]; x0 C / W' n% ~% I7 j3 p3 w    2)含锡20%的合金轴承具有介于高疲劳强度及良好的表面特性之间的折衷性能。其应用包括用于高速汽、柴油发动机，振动器，凸轮轴，齿轮变速箱，拉杆轴衬及止推垫圈的高负荷曲轴轴承。     3)含锡30%的合金用于粉尘特别严重环境而嵌入性又重要的场合，含锡40％的合金则用在船用柴油发动机的十字轴承上。     (4)锡工艺品 + R1 V) S, Z! t1 ]! d; @ 9 D, v" {# G0 `5 K    锡工艺品是具有装饰性，又具实用性的一类锡及合金制品，代表大量消耗锡金属的几种应用领域之一。作为一种高档金属工艺品，锡工艺品具有丰富的创作题材和巨大的市场发展空间。锡工艺品可制作成带有各种浮雕图案的酒具、茶具、餐具、奖杯等器皿类产品，这类产品具有银器的外型特征，无毒无害，价格比银器低，兼具观赏性和实用性，可广泛用于宾馆等较高档的场合和各种体育比赛纪念；制作成各类圆雕、浮雕的锡工艺产品，可赋予不同的特色文化含义而广泛地用于集团礼品、各种活动的纪念品、旅游用纪念品和居家装饰用品，具有广阔的市场空间。 , f' T* u, v6 [9 v7 d) Y# u    (5)易熔合金 6 s+ D6 q! r5 `) S    铋、锡、铅、镉和铟都是低熔点金属，当这些金属以不同比例化合时(二元、三元或四元合金)，可以得到熔点更低的合金，这些合金通称为“易熔合金”。此外，这些合金还有一些有价值的特性包括：低蒸汽压、良好的导热性、易加工、适合铸模的高流动性、固化时尺寸可控性、铸造中细部再现性和可重复使用性。易熔合金分两类：有单个不连续熔点的共晶体和在一定温度熔化的非晶体。表1-26为部份典型合金及应用。 8 a$ v/ O$ k) z! ^* [3 o ! g0 D" l3 D9 q( s2 O4 ^    (6)超导铌－锡合金 ; A9 @6 w7 c) \0 |2 ?+ z' S ! H3 ?. P' Y. A, N" P5 l" ?9 p( \    NbTi和Nb3Sn是当今主要使用的两种超导合金。其中，铌－锡合金的超导性有一定的工业用途。它具有较高的临界温度(18K)，可减少冷却，并能支持更强的电流密度和磁场。Nb3Sn合金在磁场强度高达2000000高斯时，仍能在某种程度上保持其超导性。但Nb3Sn极脆，在加工为线材时极困难，目前采用新的加工方法，将钽加入铌里合金化获得(NbTa)3Sn合金，可大大增强Nb3Sn的特性。 0 F& H; a2 u. t) X
