这个图怎么用solidworks 做出来啊？？

勇往直前 · 发表于 2007-8-6 08:24:39

您需要登录才可以下载或查看，没有帐号？注册

x

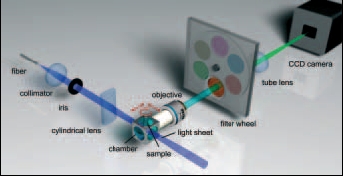

实验室老板叫我做一个光路图，下面是这个样本图片，关键是不知道怎么做这个图！
大家给给建议吧！

:)

[ 本帖最后由 zyw0303114 于 2007-8-10 12:37 编辑 ]

rowater · 发表于 2007-8-6 08:40:20

用solidworks装配题哦，爆炸视图

liupeng1979 · 发表于 2007-8-6 17:19:14

SOLIDWORKS好像没有光路的传输仿真功能,试一试这方面的专业软件.

zhqlmy7273 · 发表于 2007-8-6 19:00:15

可以在SW的仿真模块中试一试！

gneful · 发表于 2007-8-7 10:15:05

SW的光学设计插件 OPTIS OptisWorks Studio v2007

http://lib.verycd.com/2007/07/15/0000156658.html

qtfan · 发表于 2007-8-7 14:43:38

提示: 作者被禁止或删除内容自动屏蔽

zz435 · 发表于 2007-8-7 15:22:47

呵呵，都是高手，楼主做好了能把源文件发上来吗？谢谢！

bugkillbug · 发表于 2007-8-7 20:58:51

OPTIS OptisWorks Studio v2007是不错的光学软件
不过，你的要求sw就能搞定了
