|
|
发表于 2007-8-5 10:46:48
|
显示全部楼层
来自： 中国江苏苏州
作为轴使用,轴应当有一定的抗扭转强度,具有较高的韧性,因此,最好调质处理;而表面由于旋转摩擦,表面应当具有较好的耐磨性能.9 p% k) Y2 I4 E/ {+ W/ Z
. r- @* Q6 M* h5 U5 f9 c
而对于40Cr材质的钢材,属于调质类低合金钢,用于轴时最好为调质.具有较高的韧性.
' K' Y+ v r) N3 }
: M/ ^3 S/ m' a, O+ ?6 z6 \& @) S$ ?) g
对于表面的耐磨性,40Cr可进行的表面处理有以下几种方式:9 d" `8 l% a: P$ F. |# a
1.高频淬火.调质后机械加工,再高频淬火,按此工艺轴的热处理变形小,表面硬度高,表面应力状态为压应力,具有较高的耐磨性和抗疲劳性;
- a, b9 g1 W9 {2.软氮化+QPQ.软氮化温度通常在570~580度,可以在调质温度下,因此导致的变形也很小,对芯部的组织及硬度无影响,软氮后的化合物层+QPQ的氧化层耐磨性能高于高频淬火;
% A5 I: J, D3 ?7 A3.渗碳(或碳氮共渗)淬火处理.渗碳淬火工艺由于温度较高,对变形有不良的影响,但耐磨性高于高频淬火.: M; `7 G8 A( v4 x

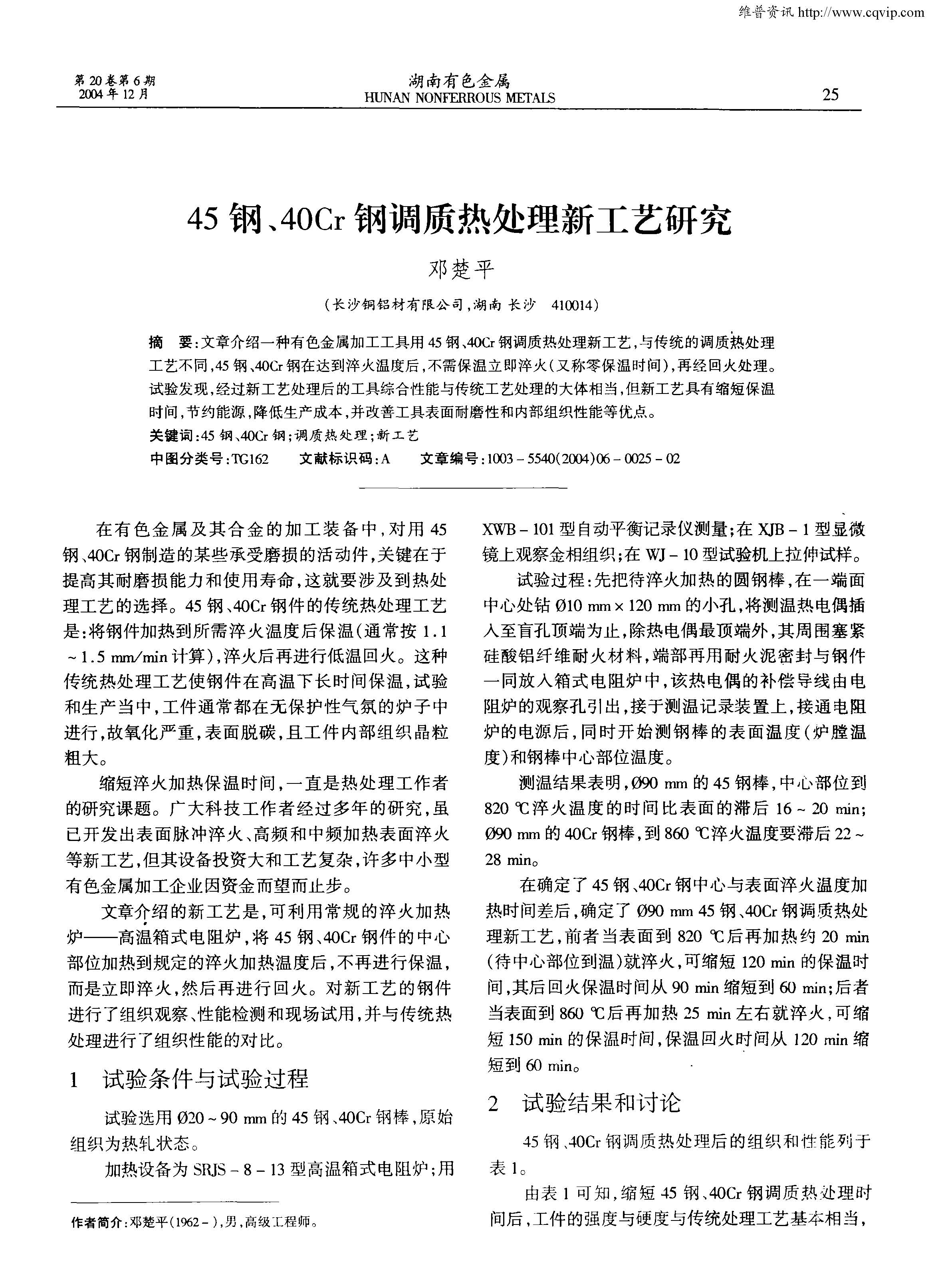

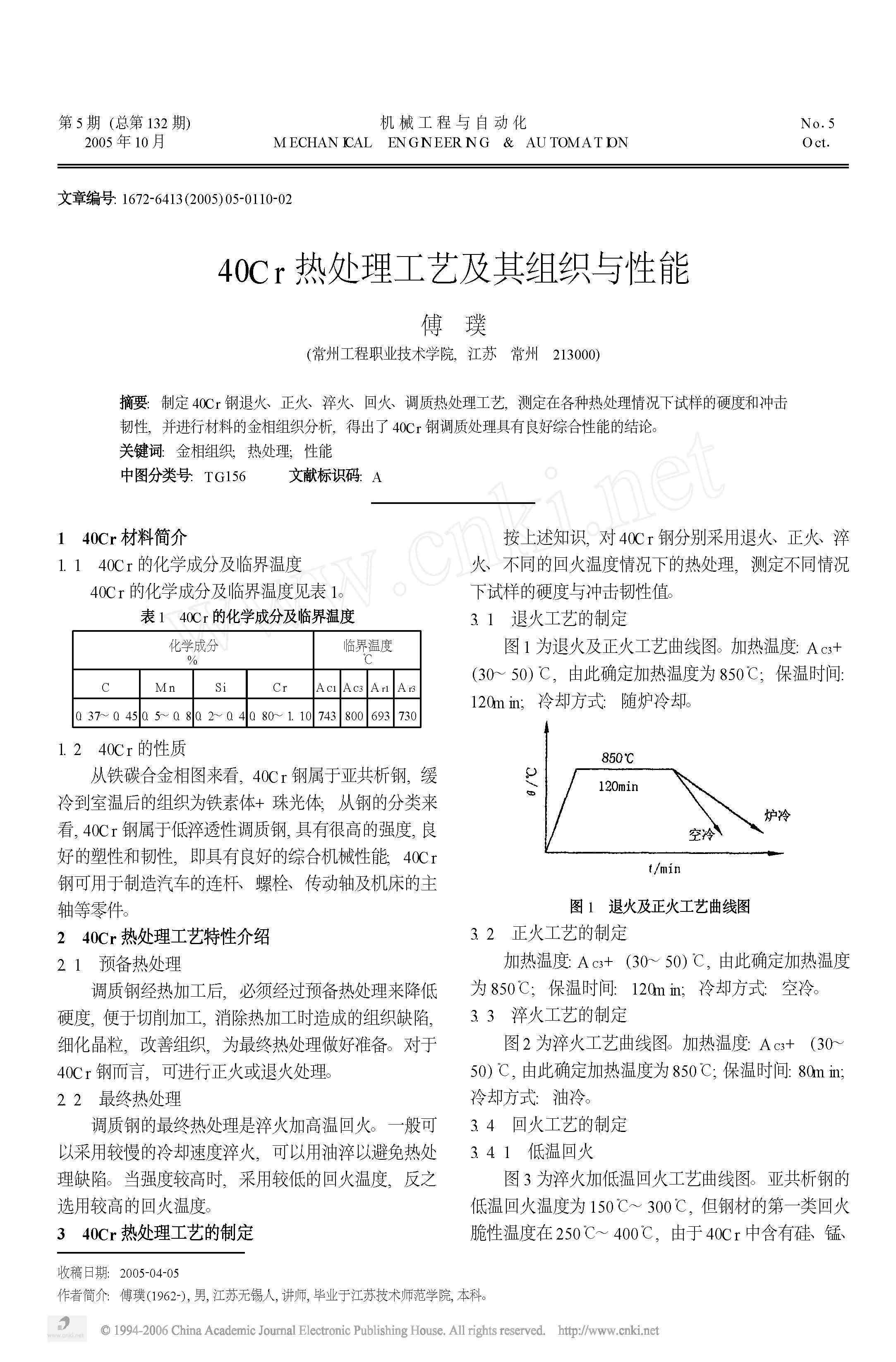

! m1 Z$ f- Z6 U* m- \- F# _( T1 H[ 本帖最后由 williswon 于 2007-8-5 11:28 编辑 ] |
评分
-
查看全部评分
|
楼主
