不锈钢的固熔热处理的工艺

yyji2005

不锈钢的固熔热处理的工艺。
最好是有例子的。谢谢。

' B5 K6 z5 N7 o" h& |& w, Y6 M  y感激不尽

  ^2 v" Z$ {: U[ 本帖最后由 wjliao 于 2007-7-22 12:56 编辑 ]

bj2008

材料牌号：304
加热介质：空气
& X/ ]9 a1 ^# X: |9 p& u9 `加热温度：1100～1150℃
. H8 Q$ I! f' D( E- g/ o0 y; a升温速度：200～300℃/hr
加热系数：1.5～3min/mm
5 i1 n( `9 P" d* D' `, z冷却介质：清水
注意事项
! T. r+ y: T  Q& s/ |) U% t（1）防止增碳。工件及夹具入炉前清洗油污，注意炉内清洁。
（2）防止晶间腐蚀。不要用盐浴炉加热。

lw-111

固溶处理:指将合金加热到高温单相区恒温保持,使过剩相充分溶解到固溶体中后快速冷却,以得到过饱和固溶体的热处理工艺。固溶处理的目的:主要是改善钢和合金的塑性和韧性,为沉淀硬化处理...

折桂使者

最新热加工与热处理生产新技术、新工艺及质量检验新标准实用手册 [PDF]
http://www.3dportal.cn/discuz/viewthread.php?tid=73500&fromuid=218828

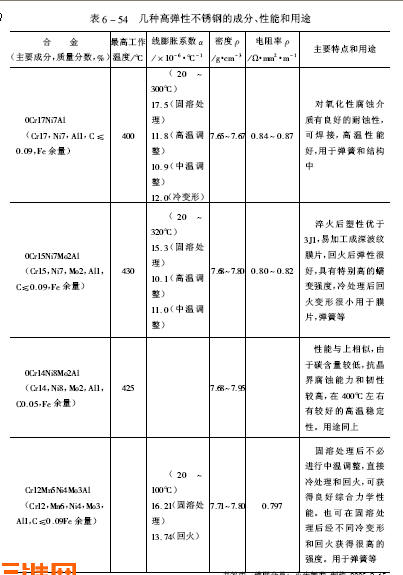

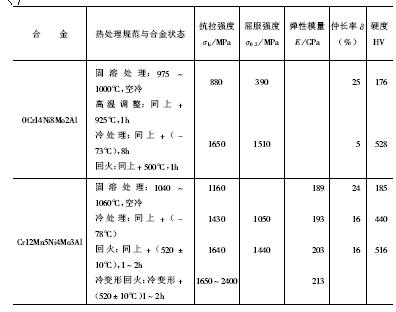

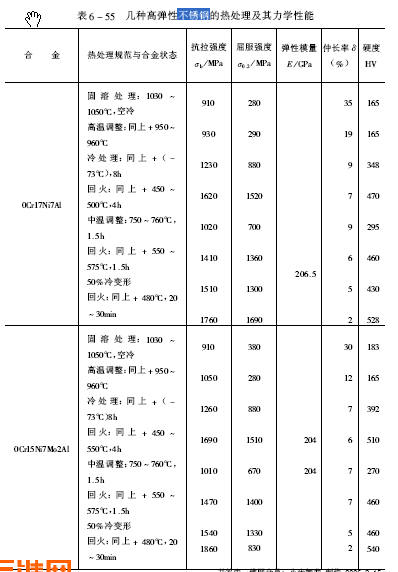

截图如下：

musachang

最好用真空炉加热,避免氧化脱碳.

Fred1984

请问有谁知道Ti的固熔热处理工艺？非常感谢！

hufadong

材料牌号：430
材料厚度：0.6MM
: s( f8 _- k- W' ?% F" Z0 G8 \! [加热器材：电阻丝加热带钢连续退火炉
保护介质：氨分解气
/ i. r4 H/ I- ]1 ?2 d9 D6 k3 ~5 ]加热温度：950～980℃
$ {. k3 W4 y1 a" o% }升温速度：属于到温加热
加热时间：2.45～2.58min/mm
; i- ~0 C, e3 B8 Q6 X冷却介质：氨分解气
- y0 r; G0 r! B, D
8 E" G: t4 _  r& e8 i7 A7 y只要气氛纯，效果非常好，不用担心氧化和脱碳

pzhcx123

楼上的要说明是430热轧还是冷轧卷，热轧卷用罩式炉，冷轧卷用连退炉哟
