[已解决] 关于管路的联接

[复制链接]
发表于 2007-7-5 17:10:00 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
有哪位大哥知道管路的联接方式的图示呀(承插式,螺纹式,法兰式等),这些联接的示意图以及规范,我想看看呀~,有哪种大虾可以援手呀~ 非常感谢~
4 Q: T. n& _) {敬请告之~:loveliness:
发表于 2007-7-5 19:43:04 | 显示全部楼层 来自: 中国江苏南京

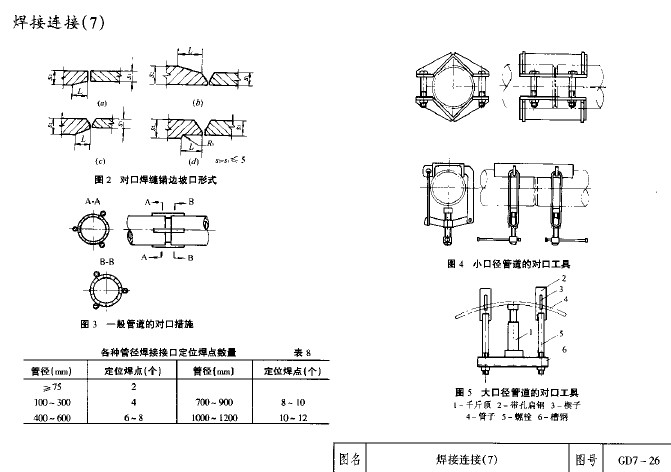

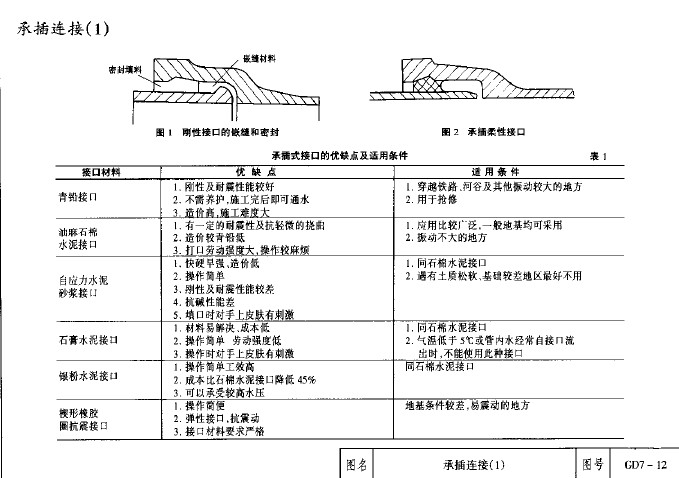

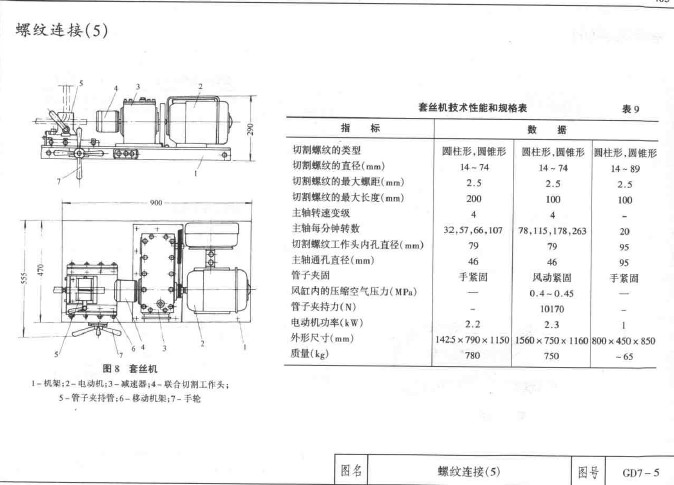

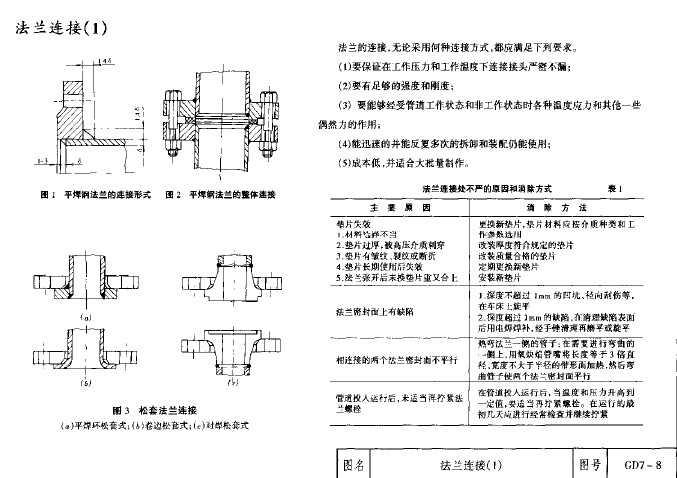

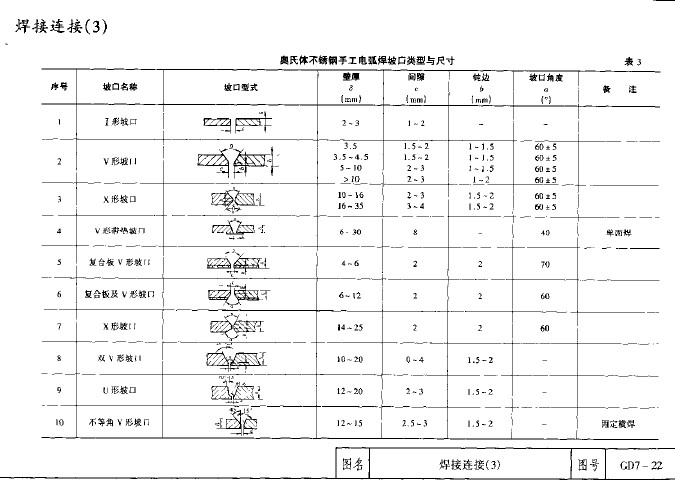

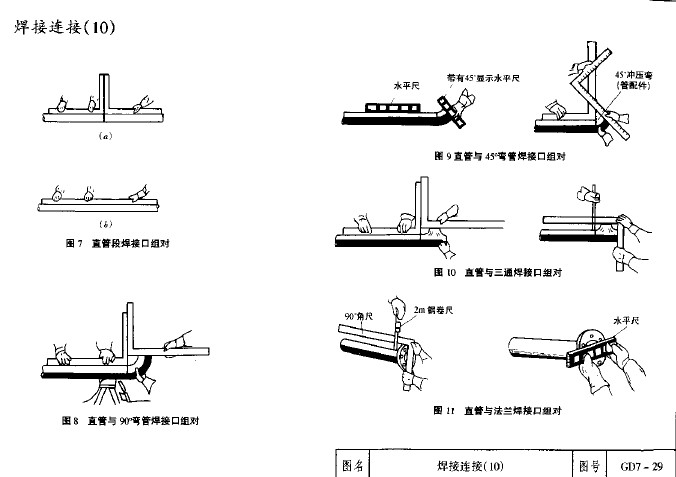

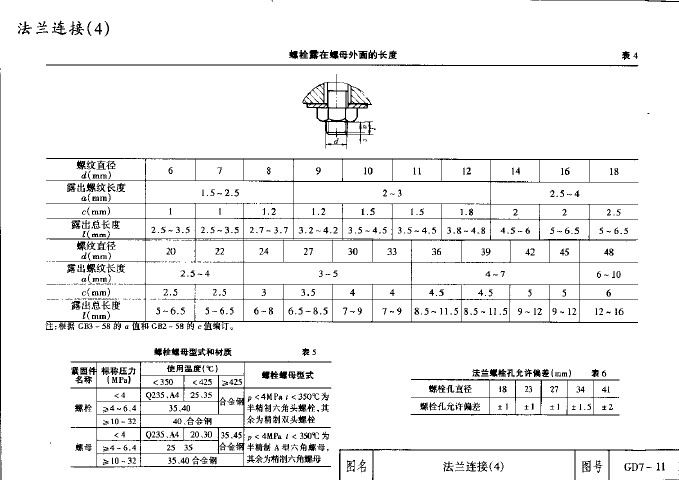

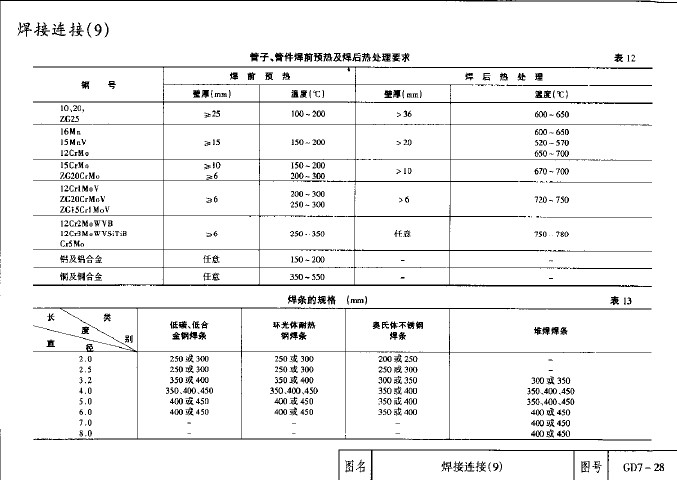

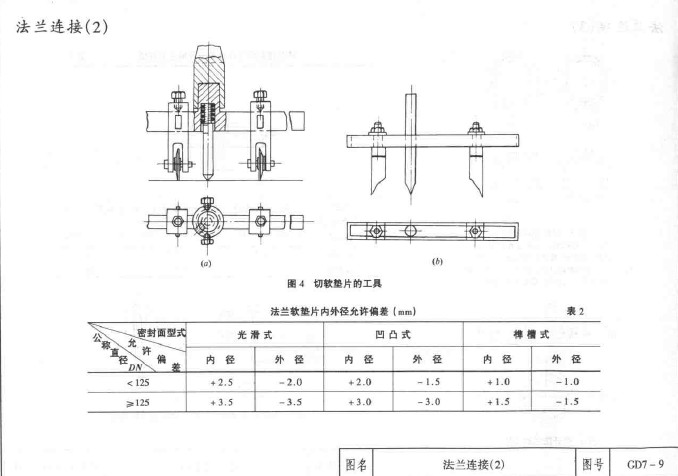

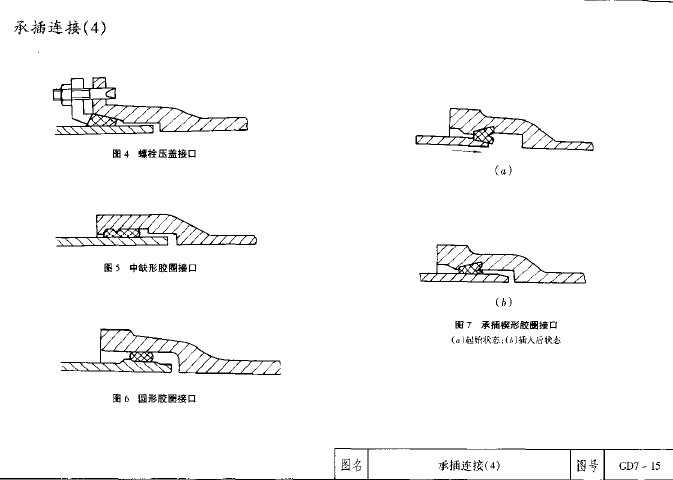

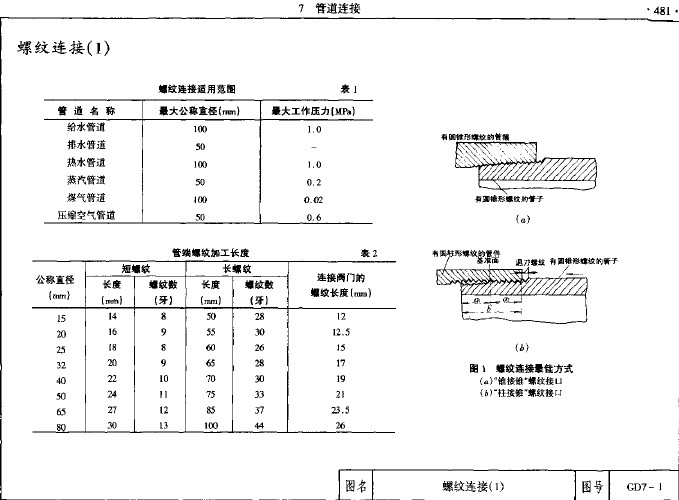

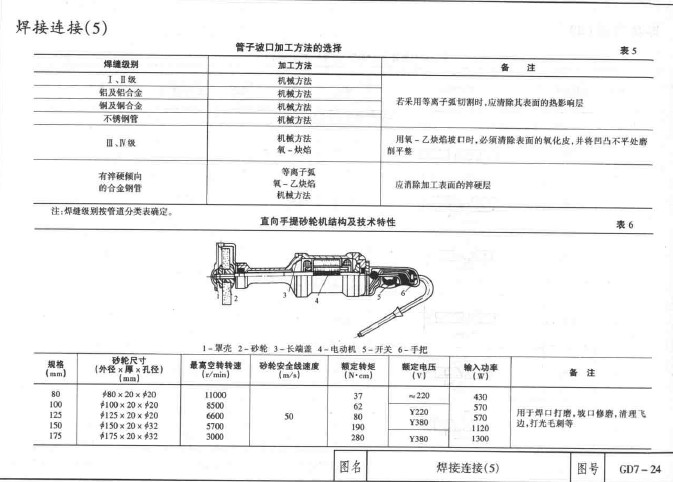

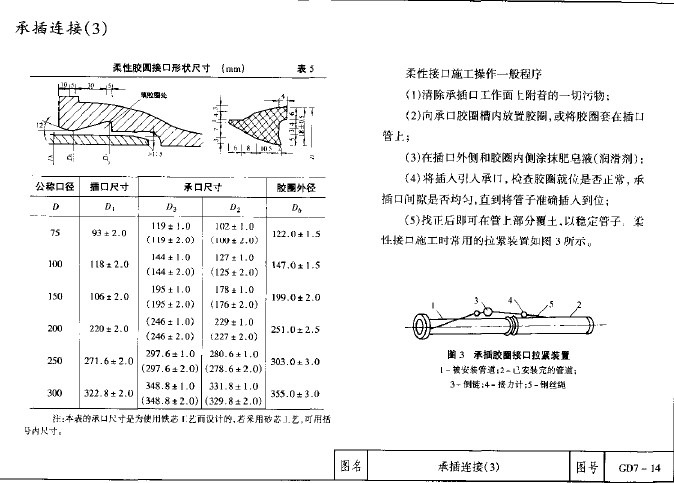

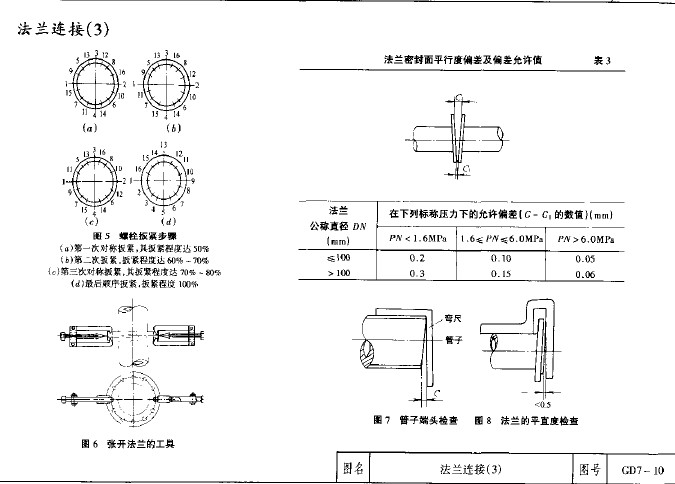

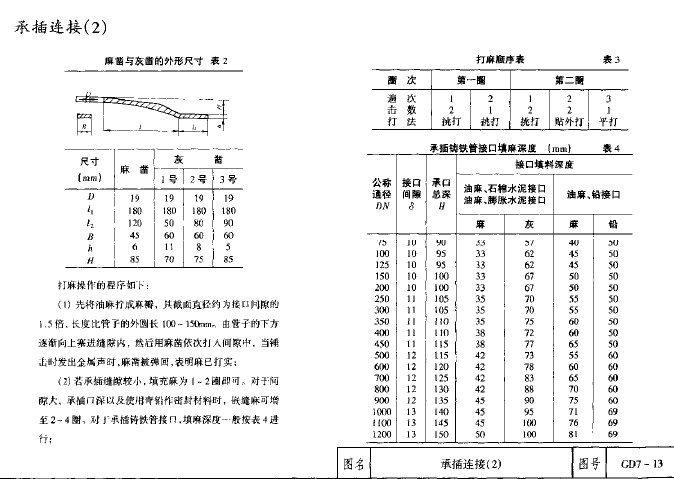

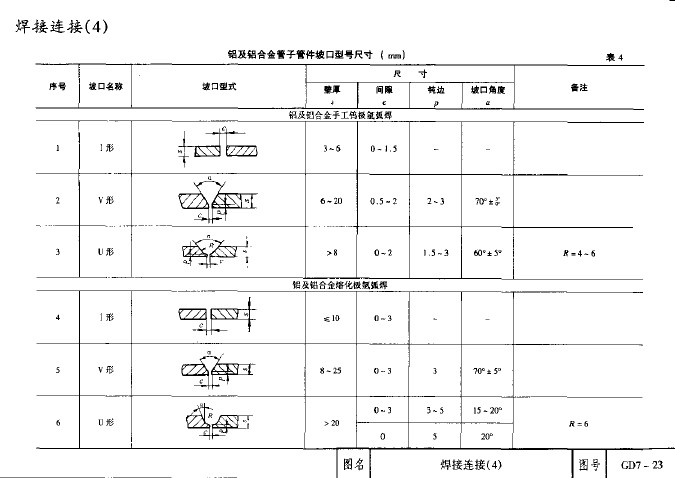

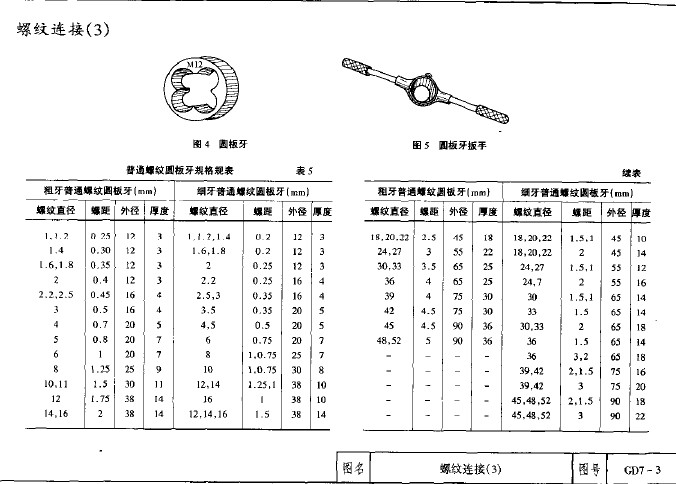

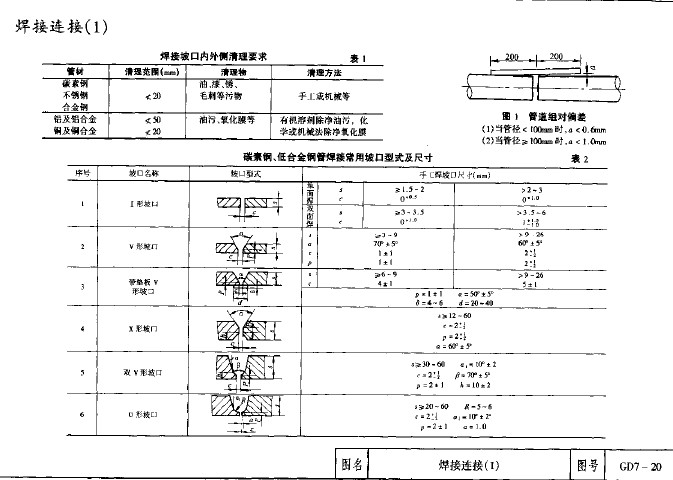

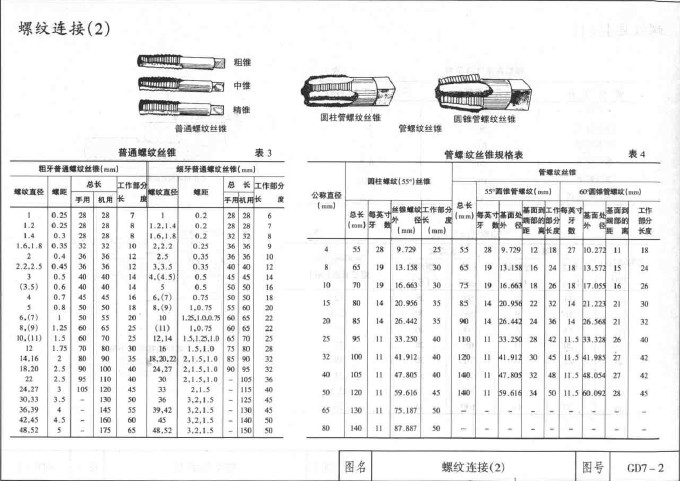

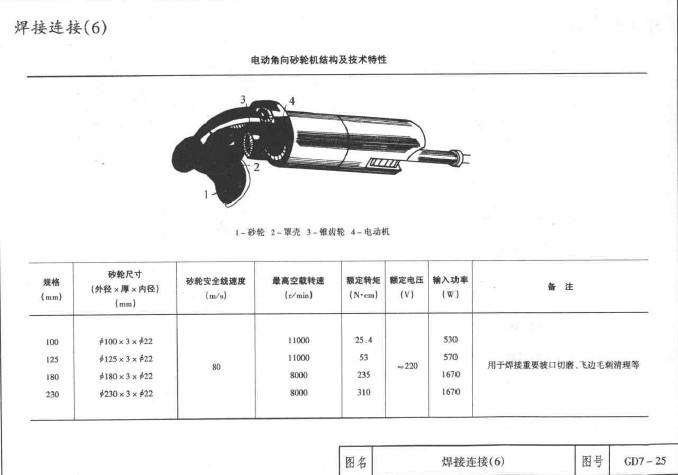

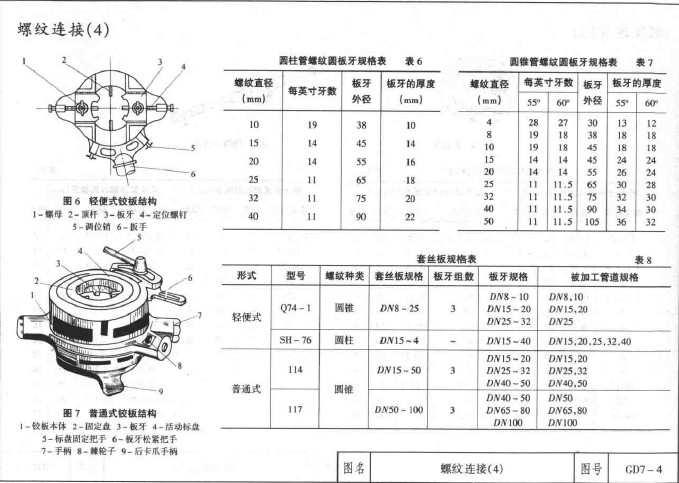

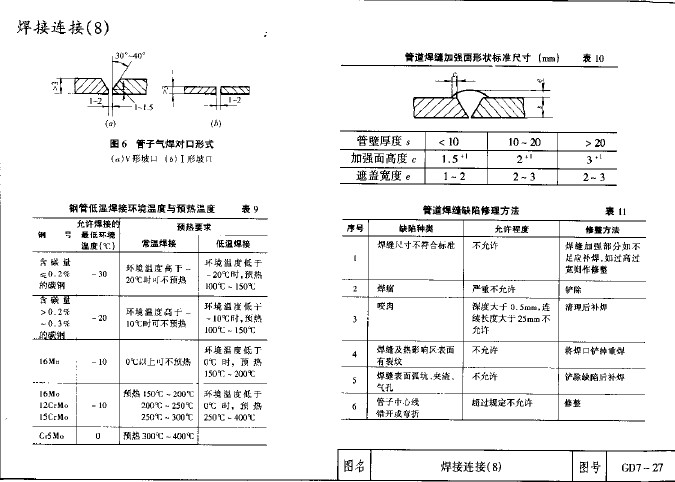

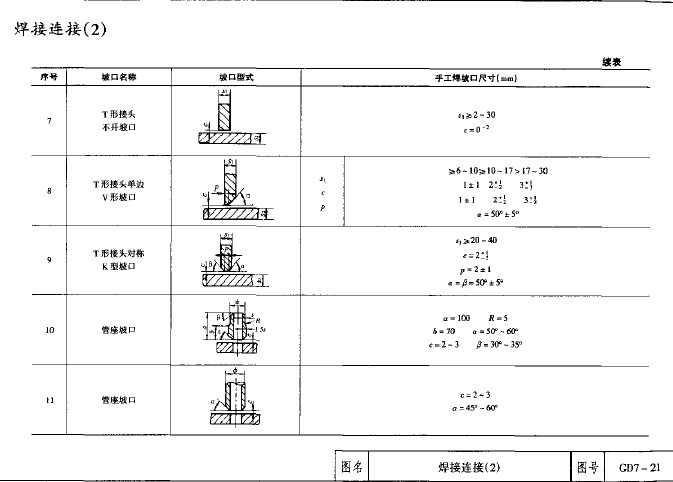

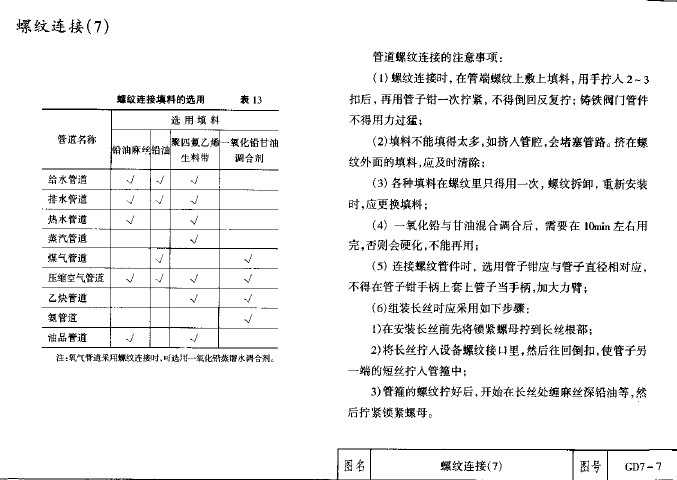

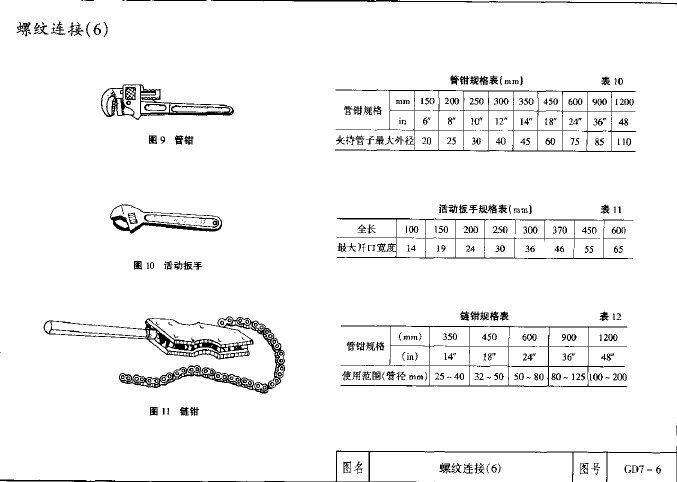

发些贴图吧,也许有助于理解$ p, l2 c2 n0 O, \. k

0 l4 b  W2 h+ d  H; W[ 本帖最后由 弯弯月 于 2007-7-5 19:52 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
折桂使者 + 10 应助

查看全部评分

 楼主| 发表于 2007-7-6 12:34:56 | 显示全部楼层 来自: 中国上海
呀~历害~佩服呀~good good
 楼主| 发表于 2007-7-6 13:43:29 | 显示全部楼层 来自: 中国上海

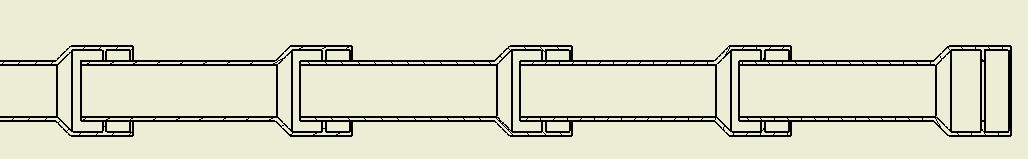

这个管子联接是否正确呀?这5个管子是同一个型号,一一相连~
" s) l( P- |4 p6 f请指教呀~
* J) ^) z' @) m8 E/ D4 Q这是不是属于承接的形式的联接?* q8 ?( i8 g' n
2 z! X8 T2 l: {4 v) Z2 ~' }. W
[ 本帖最后由 anna008 于 2007-7-6 13:45 编辑 ]
发表于 2007-7-6 17:05:00 | 显示全部楼层 来自: 中国山东临沂
原帖由 anna008 于 2007-7-6 13:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif& Q! Z* Z2 G* `- v4 M
这个管子联接是否正确呀?这5个管子是同一个型号,一一相连~
' F  D3 {% A7 O2 C, L( b请指教呀~
9 n* @2 k4 g4 W1 Z4 [" h. u. I! S# X7 ?这是不是属于承接的形式的联接?
& E* z+ n* Q4 L2 [* j7 V. [
应该属于承插连接!
