在PROE工程图中，如何绘制辅助线（用于标注尺寸）……

wjt276

在PROE工程图中，如果辅助线来进行标注，那么辅助线又如何绘制呢？

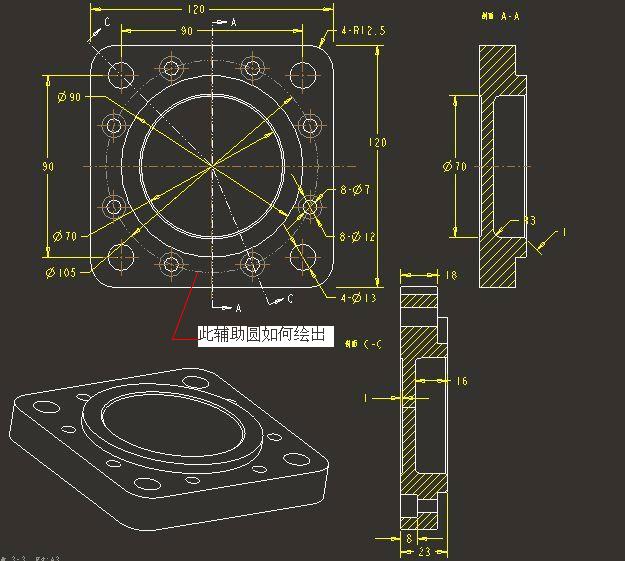

比如需要一个辅助国，圆进行打孔定径向尺寸　，那么当然在工程图中也要这个辅助圆了。在三维环境如圆一个构造圆，然后进行打孔，但在工程图中，这个构造圆又不会显示，如下图中的φ105是怎么出来的。我试了，如果直接在工程图中画出这个构造圆，结果可以出来，但是尺寸差的太多，我的工程比例是1：1，但画出来后，标注这个圆的直径只有4.36，这是怎么回事呀。高手们……

8 I* K: w, ?3 s" _1 c[ 本帖最后由 majunli 于 2007-6-16 09:16 编辑 ]

jingffei

如果孔是阵列出的话,可以show出来的

dengfox

如果不是阵列，也可以直接画园，直接画时需要使用捕捉功能，修改线型得到，关于比例不对，可以通过与视图相关连解决。
6 m- r# Y' ?; ^2 j9 f( o8 r
[ 本帖最后由 dengfox 于 2007-6-3 20:07 编辑 ]

wjt276

在工程图中如何设置绘图单位呀。

wjt276

原帖由 jingffei 于 2007-6-3 19:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
如果孔是阵列出的话,可以show出来的

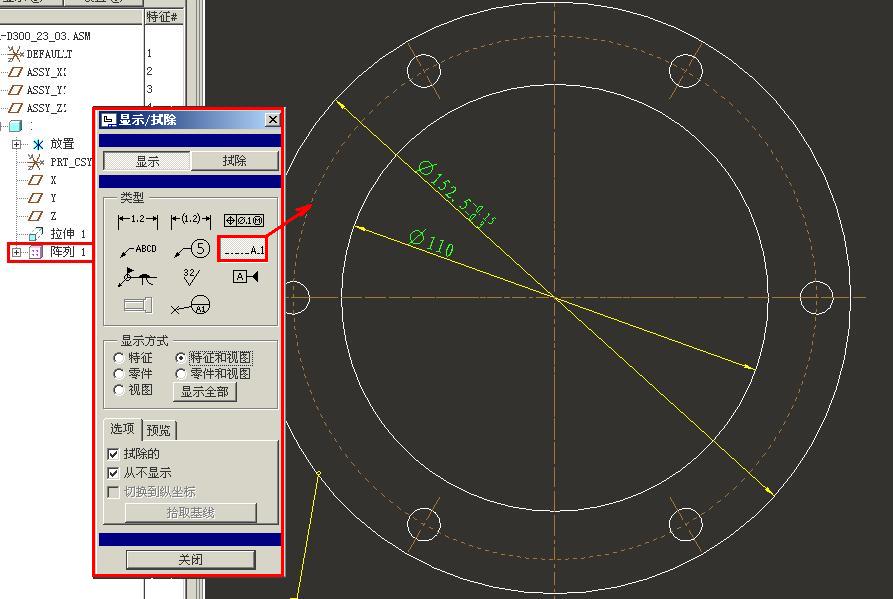

- G8 N  V$ I9 h. `: f' D# _我的孔是陈列的，为什么显示不出来呢？是在工程图环境下显示的吗？
0 e$ t% a8 s6 ?可以说一下具体的方法，或是举个实例可以吗？

wjt276

原帖由 dengfox 于 2007-6-3 20:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( c' J7 r  H$ p$ l; v9 N- W如果不是阵列，也可以直接画园，直接画时需要使用捕捉功能，修改线型得到，关于比例不对，可以通过与视图相关连解决。

请问“通过与视图相关连解决”是什么概练呀。我不是太明白，可以举个例子吗、

yby303

楼上的问题很好呀!
- l& A: s" i+ M我现在正在学习工程图,刚刚学习到了剖面,呵呵
多多学习,忘说的更仔细一点! :)

yby303

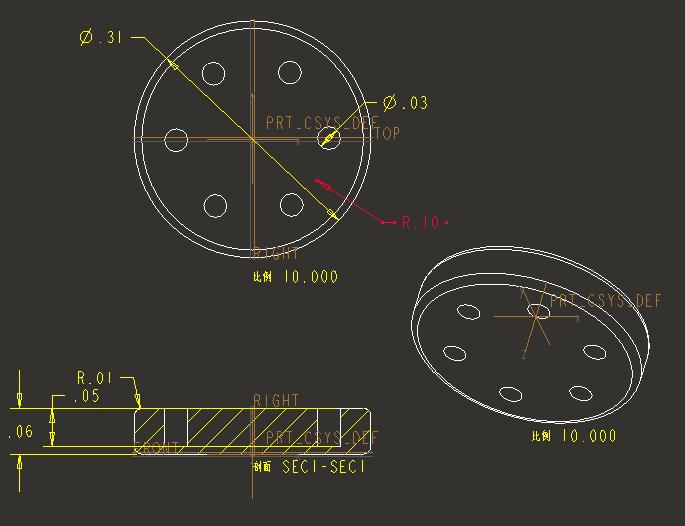

我的是划了辅助圆的,所以导入时候直接有显示的,只是我的显卡有问题,中心线不显示
& K7 D: ]1 h+ v: m6 r$ Y, ?: ?如下图中的红线所示

wjt276

二楼的朋友，我就是画不出来呀。我的是阵列的呀，可是就是不出来，怎么办呀。帮助呀。

kiky20

如何相关联？
请说清楚
; B; ], k* j! t2 X9 a( d, V, B" g

wjt276

本人已经解决个问题了，方法如下：
# O1 W0 D0 Q) P, ^0 C. @0 t
radial_pattern_axis_circle设置为YES
- U, H  g( z8 r  W2 s& R& xno, yes
设置径向阵列特征中，垂直于屏幕的旋转轴的显示模式。若设置为“no”，显示轴线。若设置为“yes”，则出现一个圆的共享轴，且轴线穿过一个旋转阵列的中心

zpf2199

原帖由 wjt276 于 2007-6-16 00:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
本人已经解决个问题了，方法如下：

' D- P9 f" O. j+ E" Hradial_pattern_axis_circle设置为YES
no, yes
, A# Q+ U# _( W2 r8 O) e5 q! c: A3 p设置径向阵列特征中，垂直于屏幕的旋转轴的显示模式。若设置为“no”，显示轴线。若设置为“yes”，则出现一个圆的共享轴 ...

) b0 f8 P( X8 |" u此选项radial_pattern_axis_circle在wildfire 2.0的cns_cn.dtl中是无效的；而在wildfire 3.0中是有效的。

[ 本帖最后由 zpf2199 于 2007-6-16 16:16 编辑 ]

wjt276

原帖由 zpf2199 于 2007-6-16 16:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- F7 ?" H* m% ~- I4 m. S+ X
3 G! |2 ?( }3 d' f此选项radial_pattern_axis_circle在wildfire 2.0的cns_cn.dtl中是无效的；而在wildfire 3.0中是有效的。

8 C. |: G' Q; m! ~3 T

0 f& s5 {' ?3 h哈哈，这个我就不知道了，我使用的PROE3.0，你可以在PROE2.0中试试看，

biling00857

关于关联问题！请 在论坛中搜索： 构造圆！ 希望对新学者有帮助

moonzxs

学无止境
9 t; N3 N; k* j+ Z9 b这个也能找到啊，强悍，要像11楼的那样，不断的摸索啊，谢谢

moonzxs

可以直接在工程图界面里直接画辅助线呢

cyp55066628

原帖由 wjt276 于 2007-6-16 00:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
本人已经解决个问题了，方法如下：

/ i1 g3 Z2 D/ w) z1 K; A9 Sradial_pattern_axis_circle设置为YES
* D" S! `4 \2 j& _# q1 \5 ano, yes
: t% L; r6 x) f9 l5 U! h  k设置径向阵列特征中，垂直于屏幕的旋转轴的显示模式。若设置为“no”，显示轴线。若设置为“yes”，则出现一个圆的共享轴，且轴 ...

3 C) ]1 \. t7 ^. ~% Y我也学习  正解

jack_596

原帖由 cyp55066628 于 2008-12-20 16:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 L1 R7 a; k7 s' n5 b! [8 L! [; R! o" h
) z' o7 _! s+ }6 r5 I  v
6 d4 ]$ e; y' v2 C! g3 b% X我也学习  正解

0 f% r7 M1 W  L  x% j  c- d' y我也遇到过这个问题，不过我想标注这个圆怎么标注呢。我试过了 好像不能 用显示尺寸 有时候好使有时候不好使！

longbow2007

原帖由 jack_596 于 2008-12-21 21:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif

* g' u  y- D& d1 O: e7 P3 X: t# S我也遇到过这个问题，不过我想标注这个圆怎么标注呢。我试过了 好像不能 用显示尺寸 有时候好使有时候不好使！

; t3 _" w2 R9 j: s+ B0 f8 u
+ l9 x! w. u. b8 u- q3 S我也想问这个问题，请指点一二！
