实体设计_投影

柠檬咖啡 · 发表于 2007-5-30 22:06:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我想把实体内的一个孔的轮廓投影到上面上，也就是在上面草绘时想取它的轮廓线，请问怎么做？

mupianji3 · 发表于 2007-5-31 07:18:13

不太明白楼主的意思,贴个图上来,

fanfu · 发表于 2007-5-31 07:51:54

二维编辑工具栏中不是有一个投影按钮吗？

www191710 · 发表于 2007-5-31 09:03:17

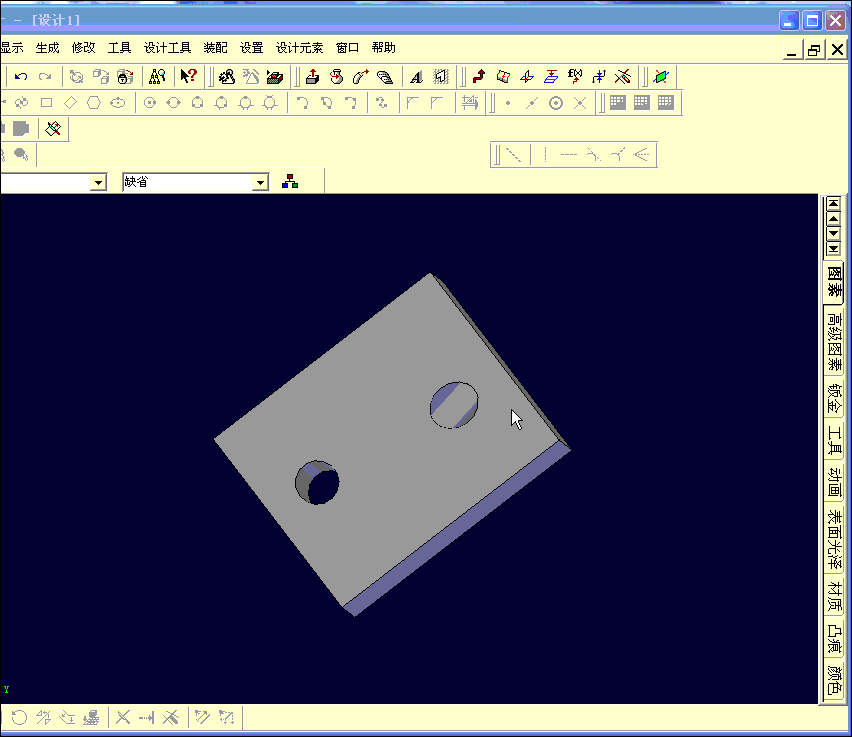

在编辑草图时，有个投影按钮可以点取的，如下图所示

柠檬咖啡 · 发表于 2007-5-31 12:42:16

不是这样的，我要把那圆柱面的平行线投影到侧面上，而不是底面面，怎么做？
还有在实体里的一个圆柱，在外面用鼠标是点不着的，怎么投影到侧面上？

fanfu · 发表于 2007-5-31 15:20:21

不管投影什么道理是一样的，先点投影按钮，再点圆柱体。

www191710 · 发表于 2007-5-31 16:29:02

原帖由 柠檬咖啡 于 2007-5-31 12:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif! Z' y$ ?# @" v% M: P- o
不是这样的，我要把那圆柱面的平行线投影到侧面上，而不是底面面，怎么做？2 d3 W; p- J) d) _9 Z& x. x( U
还有在实体里的一个圆柱，在外面用鼠标是点不着的，怎么投影到侧面上？

在侧面也是一样的做法。

柠檬咖啡 · 发表于 2007-5-31 17:37:25

谢谢www191710，还有在实体里的一个圆柱，在外面用鼠标是点不着的，怎么投影到侧面上？
我把面弄成透明也不行，在里面的结构选不了，怎么办？

ygc77 · 发表于 2007-5-31 18:45:49

那你就把其他的挡着的都隐藏不就得了

www191710 · 发表于 2007-6-1 11:07:46

原帖由 柠檬咖啡 于 2007-5-31 17:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& Q; e% Q8 P7 G5 E; Z" G5 C4 j谢谢www191710，还有在实体里的一个圆柱，在外面用鼠标是点不着的，怎么投影到侧面上？
+ L; ?0 D5 B3 i9 M3 d我把面弄成透明也不行，在里面的结构选不了，怎么办？

可以借助截面工具将孔显示出来，然后。

[ 本帖最后由 www191710 于 2007-6-1 15:14 编辑 ]

柠檬咖啡 · 发表于 2007-6-1 11:11:13

谢谢www191710了，牛！

waterwhite · 发表于 2007-6-1 11:23:33

原帖由 ygc77 于 2007-5-31 18:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 _0 [, _7 }+ J4 k# c/ i那你就把其他的挡着的都隐藏不就得了

同一个零件里的图素是不能分别隐藏的，
只能压缩。

ZJSXHWL · 发表于 2007-6-1 12:00:37

用CATIA更容易上手

wangsb4201 · 发表于 2007-6-1 15:10:33

阿龙，高手，长见识了。
