请教如何画断面图

wlei · 发表于 2007-5-30 00:06:13

您需要登录才可以下载或查看，没有帐号？注册

x

用MDT做了立体造型，工程图如何画断面图？注意不是剖视图。

wlei · 发表于 2007-6-2 15:04:17

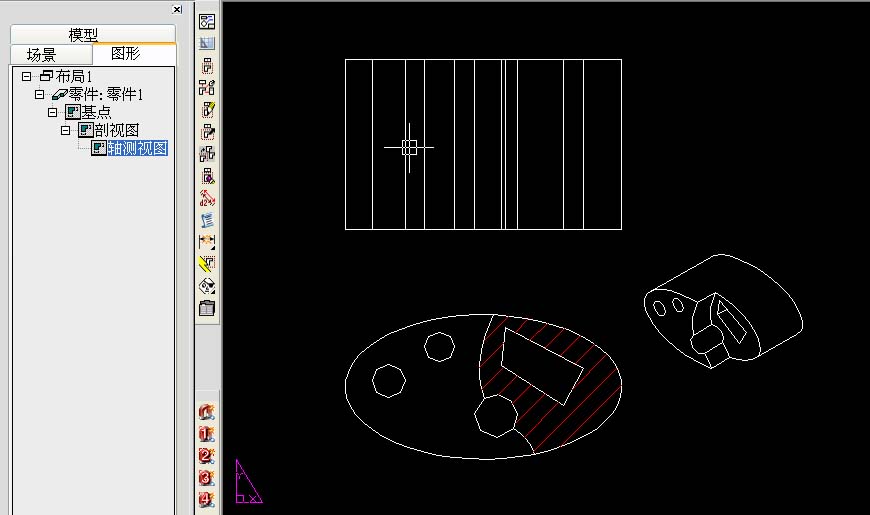

补充两张图，以下为移出断面图

以下为重合断面图

caslee · 发表于 2007-6-2 15:33:02

三维实体有个“剖切”功能你试试看吧

wwwyyybbb · 发表于 2007-6-2 17:36:26

我也来学习学习！！！

laplaplap · 发表于 2007-6-2 20:53:12

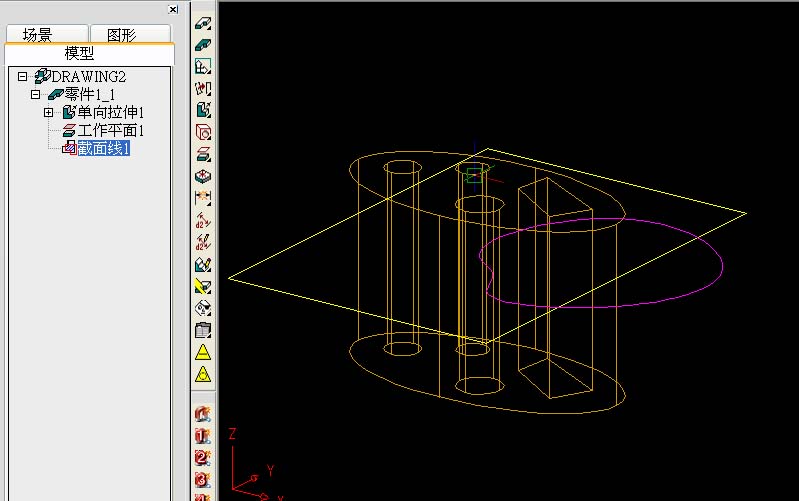

先在模型空间搞个草图切面

laplaplap · 发表于 2007-6-2 21:17:56

先搞个截面草图看看图片

laplaplap · 发表于 2007-6-2 21:29:15

入图形空间生成二维图

laplaplap · 发表于 2007-6-2 21:33:04

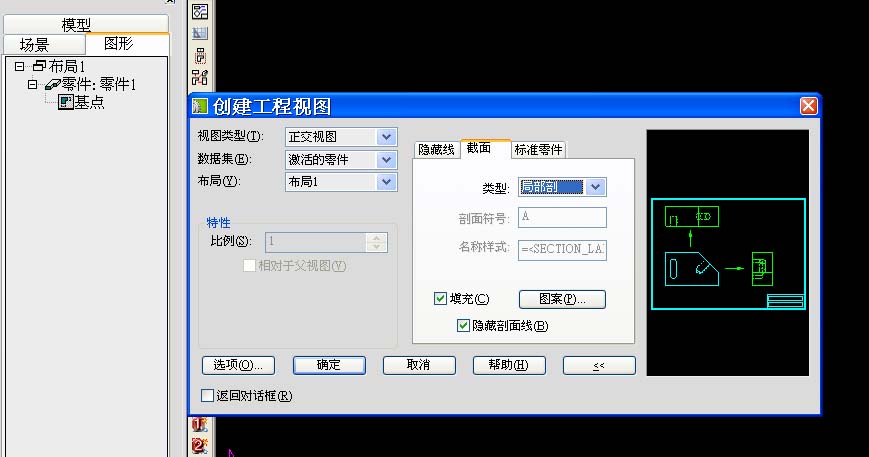

生成截面视图看看是否这样

一夜孤舟 · 发表于 2007-6-2 21:59:24

请问一下,这是CAD2008最新版本?

wlei · 发表于 2007-6-2 22:12:26

1、AutoCAD的剖切不能处理MDT实体；

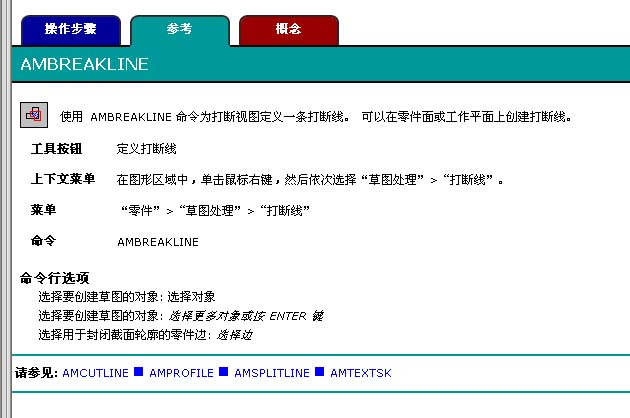

2、打断视图用于表现长零件，如轴类；
3、上述为局部剖视图的做法；
4、断面图的特点是仅表现被剖切部分的轮廓，不是投影图。

wlei · 发表于 2007-6-9 18:12:18

8楼的图中，留下有阴影线的部分，其它线去掉，就对了。
