[已解决] 实体比例缩放

[复制链接]
发表于 2007-5-24 13:49:49 | 显示全部楼层 |阅读模式 来自: 中国山东滨州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAXA实体8 i: m" i# \5 j; `
可以把实体比例缩放吗 8 d6 Y7 n8 B% t" I
请高手指点
发表于 2007-5-24 14:10:14 | 显示全部楼层 来自: 中国山东淄博
比例缩放前段时间我也增找了好久,后来找到了。. O0 u3 \3 ]% G( o1 V* P

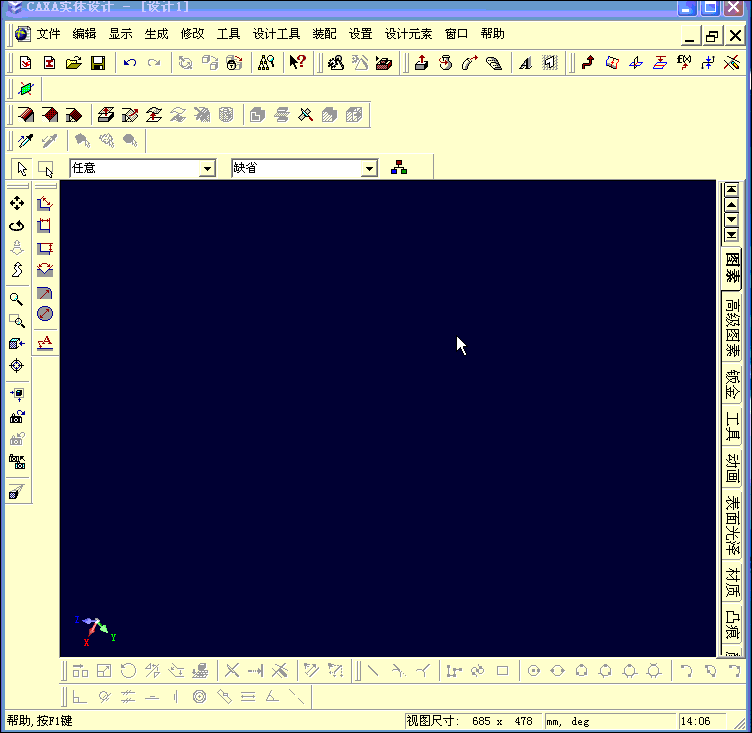

关键是要建立实体的包围盒,然后对包围盒进行比例缩放。
# N) N  ]. Y3 E% o则实体中各元素就会跟着包围盒做相应的比例缩放了。

评分

参与人数 1三维币 +5 收起 理由
zcp68941125 + 5 应助

查看全部评分

发表于 2007-5-24 14:22:35 | 显示全部楼层 来自: 中国江苏南京
谢谢指点,非常实用。
$ R- Z4 {, ~0 [& d顺便问一下,5 N3 c/ z* G8 D
你的动画是用什么录制的啊
发表于 2007-5-24 15:01:00 | 显示全部楼层 来自: 中国山东淄博
原帖由 www191710 于 2007-5-24 14:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif' X6 G' G% c3 o" B1 ~
比例缩放前段时间我也增找了好久,后来找到了。
; \. K8 c6 C. f8 _' {/ B关键是要建立实体的包围盒,然后对包围盒进行比例缩放。
. G- O* [0 ]/ _, r则实体中各元素就会跟着包围盒做相应的比例缩放了。

/ l0 l. K! g8 s. O4 }! F& M) P7 r) |* f" z8 i7 d4 S1 k
% z3 K+ @, m+ p* a# W- t0 y
请到这个帖子去下载录制工具,$ x* D4 u7 C8 M% k: o+ @

, O- j& g5 E. d, k分享:GIF动画录制软件& D% |% f/ u- T9 \; \* _8 Y2 w6 N- f& z2 x
http://www.3dportal.cn/discuz/viewthread.php?tid=102512&fromuid=189541

评分

参与人数 1三维币 +2 收起 理由
zcp68941125 + 2 应助

查看全部评分

头像被屏蔽
发表于 2007-5-24 16:00:47 | 显示全部楼层 来自: 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-5-24 17:16:52 | 显示全部楼层 来自: 中国北京
三人行必有我师。在论坛里学习到不少东西。谢谢了
发表于 2007-5-24 17:33:28 | 显示全部楼层 来自: 中国山东济南
原帖由 www191710 于 2007-5-24 14:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) v) g" G) G; o8 j比例缩放前段时间我也增找了好久,后来找到了。: l4 O  b/ d' q# A  @
关键是要建立实体的包围盒,然后对包围盒进行比例缩放。  W& B$ W7 Q! E- n( M2 t1 T
则实体中各元素就会跟着包围盒做相应的比例缩放了。
# W$ F$ ]- O' ]8 S

' M" c* Z! e0 Z, k. y疑问:
  G: ]! S. d( y3 I5 }3 p/ |) R如果这个零件中有其他特征,比如:过渡或倒角的话
+ w: M8 t. s4 D也能随着比例一起变化吗?
6 b# J; ~6 h+ s0 c& P. Y( S8 h4 d+ t. i$ J- t5 T+ C
过渡或倒角对特征是有尺寸要求的) d$ f2 D9 c* U2 ]# V- Z

, E6 H+ a- t" n% b如果不跟着变2 P9 g5 \# o$ r$ n
过渡是r10
% t/ G" x) S- z$ p) B" |/ I1 }! Y) K- s& t0 w7 I. _1 T
你把过渡的两条边尺寸缩到小于10的话
  c$ ~$ F* H0 E6 p4 O, T
# a# j/ U. @- I会有错误把?
发表于 2007-5-25 23:12:32 | 显示全部楼层 来自: 中国陕西咸阳
此论坛不错。在论坛里学习到不少东西
发表于 2007-5-26 09:45:51 | 显示全部楼层 来自: 中国山东淄博
原帖由 LIULIUMANG45 于 2007-5-24 17:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ |. t7 A. b- b6 O. `
2 n4 R" J1 x9 y, V0 j+ Y6 I

2 ^# u# @. Z' y2 d+ o疑问:1 ]! B( B9 y: W1 a
如果这个零件中有其他特征,比如:过渡或倒角的话8 I  [6 ], q' g& \/ g8 C$ B7 M
也能随着比例一起变化吗?
. ~+ ~# p+ ~  J: s. V) W$ ~& {+ o0 c; F8 z
过渡或倒角对特征是有尺寸要求的: u' X- s! n4 l

; z- e9 V4 j! Y; I+ h( u( F, ^如果不跟着变
6 d7 [! ?) S: a: r- f/ U过渡是r10$ |; p9 M; v- o/ I4 b+ K
7 l1 D6 k. e0 J& v" O  ?' S/ Y" ]8 N/ d3 g
你把过渡的两条边尺寸缩到小于10的话3 d: m# z+ I. `" M: i7 d2 x& e4 r
& u# D! @+ u% i
会有错误把?
7 t* Y; \: X8 r/ S; e* A

5 o' Z" L( [4 Q) k# t. |; R3 f2 @/ W# `$ A
看来此楼的朋友的确是实际操作了,的确是有这个问题,在缩放时过渡及倒角特征的大小不会跟着变,会出现错误的。

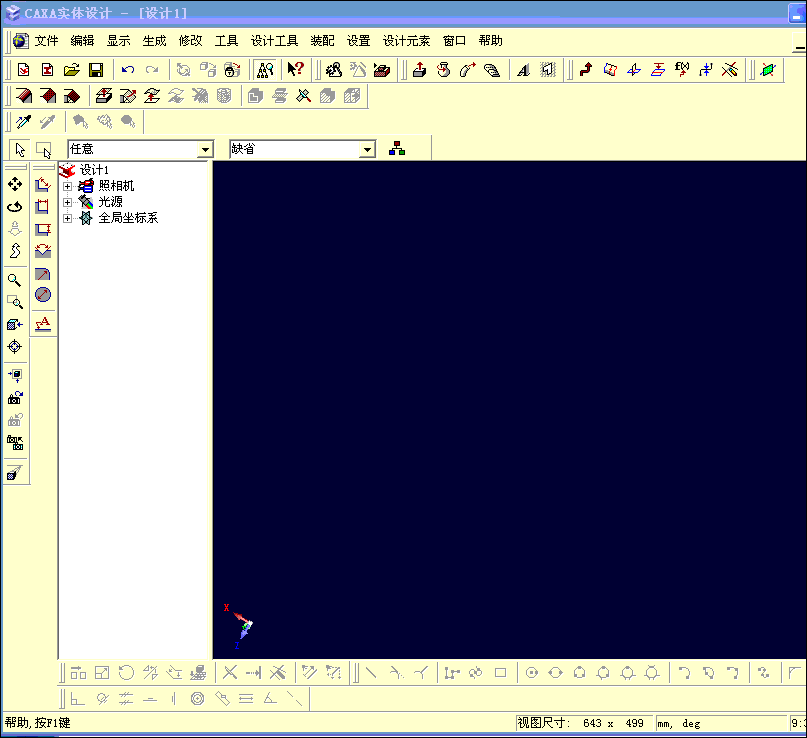

& K" z" ^. ^2 c! v解决此问题的办法是将整个零件“联合”成一个整体,(注意,此操作是不可逆的,只有确保零件无误后才可进行联合,联合后各元素将不复存在,只存在一个“造形”的零件),然后进行比例缩放,则各过渡及倒角特征就会跟着比例缩放了。
发表于 2007-5-26 11:12:41 | 显示全部楼层 来自: 中国辽宁沈阳
太有帮助了,学了不少东西
发表于 2008-11-11 00:52:13 | 显示全部楼层 来自: 中国浙江杭州
太妙了,学习了
发表于 2008-11-11 16:39:41 | 显示全部楼层 来自: 中国重庆
学习了,很好哈,真的
发表于 2008-11-14 23:16:13 | 显示全部楼层 来自: 中国陕西西安
学了不少东西
