在SW2007中如何将工程图炸开?

efokefok · 发表于 2007-5-22 21:43:11

您需要登录才可以下载或查看，没有帐号？注册

x

在SW2007中如何将工程图炸开?有哪位高手能指点,小弟谢了

阿郎 · 发表于 2007-5-22 22:57:56

要在模型中炸开保存,在用工程图打开,生存零件序号.

WYQCAD · 发表于 2007-5-23 12:25:20

进来学习以下，不过好像没用阿

hugh657 · 发表于 2007-5-23 13:41:37

要在模型中炸开保存,在用工程图打开

bugkillbug · 发表于 2007-5-28 20:44:37

在装配图中做个保障配置，
在工程图中就可以直接调用了

shengbin · 发表于 2007-5-29 09:09:28

不知你说的是零件工程图还是装配工程图?

ly415900 · 发表于 2007-5-30 19:12:30

在模型中炸開后,保存為新的視圖,在工程圖中直接打開.

xxf-1 · 发表于 2007-5-30 20:15:29

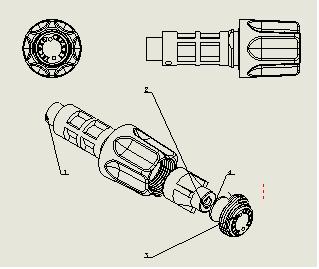

在模型中先做好爆炸,然后解除爆炸,成普通装配体.在工程图中把装配体的各种视图做好,再在你需要炸开的视图中点击右键,选取属性,然后在"在爆炸状态下显示"的框中打上勾,这个工程视图就被炸开,假如不需要了,就把框中的勾去掉,就能回复成普通视图.

kennyke · 发表于 2007-6-1 01:22:38

又多一項知識原來如此

198032ww · 发表于 2007-6-8 10:21:00

谢谢分享，找了好久

hiuhangzhe · 发表于 2007-6-8 14:17:19

没学习了一招啊，复杂的装配还是炸开的容易理解。
