齿轮的平面标准画法（老大是老国企要求严大家帮帮忙）急！！

gui8101 · 发表于 2007-4-29 08:40:23

您需要登录才可以下载或查看，没有帐号？注册

x

画齿轮的平面图时，齿轮的小径要不要表示出来，不是剖面图（一个轴上有齿是不是类同），我上传个附件，大家帮我看看哪里要修改，谢谢了~！

[ 本帖最后由 gui8101 于 2007-4-29 13:45 编辑 ]

LUIMBY · 发表于 2007-4-29 09:30:15

发表本人的一点看法，都已经在图纸上注明，请参考．

6855299 · 发表于 2007-4-29 10:46:11

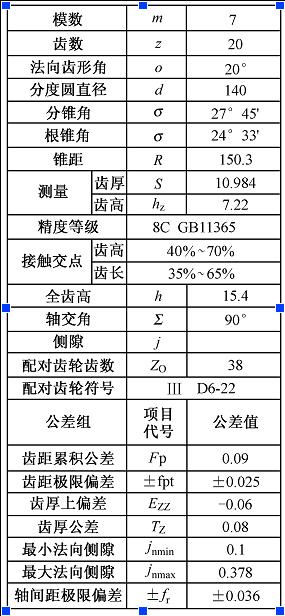

看了我这个图片对你一定会有帮助的．相信我！！！哥们．不过这是圆锥齿轮的参数表格，只是做个参考，里面的数据你还是要改一下的．该不要的不要．该留就留．不过你这装配图我发现一个问题．（在给装配图填充时，如果不是一个零件不能用相同比例，类型和角度的填充线．）这样会让人把图理解错．记住哦！！！

gui8101 · 发表于 2007-4-29 13:44:56

呵呵谢谢啦~~
