召集金相组织、断口图片

xcy721626

建议大家将工作实践中典型的金相组织图片、断口图片传上来，共同讨论分享。
要求：原创，同时附加图片的文字说明，包括材料名称、热处理状态、组织类别、断口类型等。
2 l2 U0 r/ C# P$ W先抛砖引玉，来一个断口的图片。

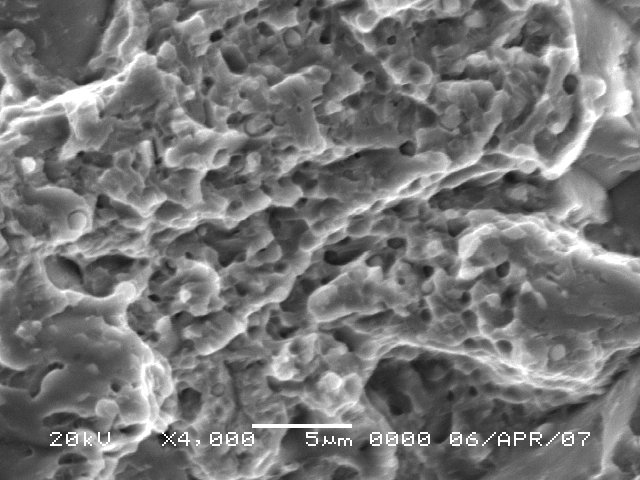

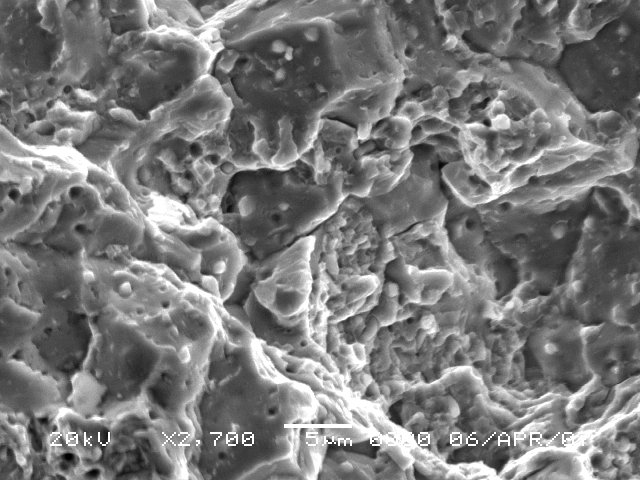

图片说明：GCR15钢过热断口，沿晶+微孔聚合，晶界上有为脱落的碳化物颗粒，脱落之后成为微孔。第二张图片主要为微孔聚合部位，可见大量碳化物脱落后形成的微孔和未完全脱落的颗粒在孔中。

9 h  m8 b% T- Q[ 本帖最后由 xcy721626 于 2007-4-18 21:42 编辑 ]
