如何利用参照来定位另一零件上特征或草图的位置

scwangfswfs · 发表于 2007-4-8 13:47:58

您需要登录才可以下载或查看，没有帐号？注册

x

在装配图中如有零件1和零件2，我们可以激活一个零件如零件2来增加草图（进而实体）或特征，那如何利用零件1来定位零件2上新增的草图或特征的位置

ywyong · 发表于 2007-4-10 13:27:08

不知道行不行，在可以让另一个体显示出来，然后选择她的某个元素参考吧

scwangfswfs · 发表于 2007-4-10 14:22:36

不可以的，我试过了，PROE就是这样的，为什么SW就不行呢

bjwww · 发表于 2007-4-10 15:16:42

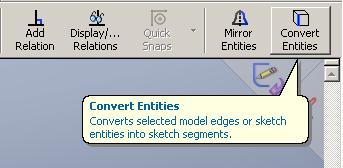

这样试一下，新建草图－点击你要参考的线或点－然后将这个点或线投到草图（按钮如图）
如果之间参考的话，恐怕不行，希望高手指点。

[ 本帖最后由 bjwww 于 2007-4-10 15:18 编辑 ]

fushuixiu · 发表于 2007-4-10 18:14:39

因为在装配体中可以随意相互定各零件草图位置,并形成相关特征,因此我不明白是何意思.

scwangfswfs · 发表于 2007-4-10 19:56:22

这是为了解决一个零件上的特征比如孔在零件上的位置，不由本身外形决定，而是由另一零件外形或特征决定，在PROE中就可用我说的方法来定位
不知SW中怎么解决

fushuixiu · 发表于 2007-4-10 21:22:24

如确定了一个零件上有四个M6沉孔位置,当然在另一个零件上能确定四个M6螺纹孔位置,它是最基本可以实现的功能.

见附件

[ 本帖最后由 fushuixiu 于 2007-4-10 21:31 编辑 ]

scwangfswfs · 发表于 2007-4-11 09:22:10

非常感谢楼上的朋友，那除了孔还能定位其它特征吗，如一个支座相对于已确定的孔（用尺寸关联）？

scwangfswfs · 发表于 2007-4-11 09:38:31

10楼的朋友能再做个11楼所说的例子吗，还有一个智能标注问题，如我想要用水平标注或垂直标注（或其它样式）怎么办，我一弄它就成最短距离标注

scwangfswfs · 发表于 2007-4-11 10:03:02

理解的差不多了，原来要在草图时就用尺寸定位

huzp03 · 发表于 2007-4-11 10:12:47

10楼的朋友,那附件能另存为2006的再传一下吗?我打不开!谢了!

fushuixiu · 发表于 2007-4-11 17:32:54

可根据输入孔尺寸大小，来改变孔轴配合尺寸大小．见附件．

不好意思，ＳＷ２００７无法另存为ＳＷ２００６．

[ 本帖最后由 fushuixiu 于 2007-4-11 17:55 编辑 ]
