|
|
发表于 2007-3-20 11:56:14
|
显示全部楼层
来自： 中国浙江宁波
[size=133%]1 特点： }& b( e0 d( S& r7 a* c
[size=133%]（1） 易氧化和产生裂纹

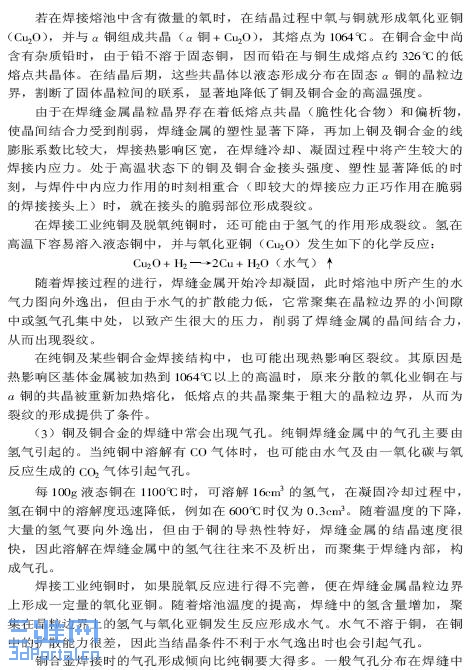

+ H: z. x7 L# N j5 {[size=133%]（a） 高温液态铜易氧化，生成氧化亚铜（Cu2O）与铜形成低熔点共晶体（Cu2O—Cu），在晶界，易裂。 - J: s! e4 S, Y
[size=133%]（b）铜及其铜合金线胀系数大，收缩率也大，内应力↑，易裂。 6 ]3 \' W: S/ ^. u+ D

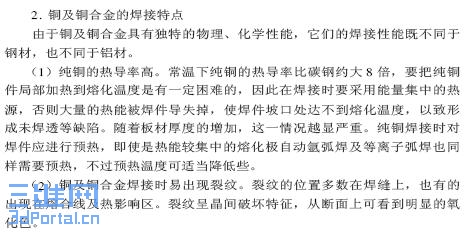

[size=133%]（2） 难焊透、难熔合
+ M/ Y* ~9 {* J% n% c4 y- k/ o[size=133%]导热性高，热量散失多，不易达到焊接温度，需大功率电源，当焊件厚度和刚性较大时, 需预热。
( @6 k1 }1 y- k[size=133%]（3） 易产生气孔
* M* J; Y0 p: R3 X6 e[size=133%]（a） 铜液态时吸气性强，（吸氢），凝固时对气体溶解度减小，易成气孔。
) E7 u- s( C( g1 k, I; N$ @ u[size=133%]（b）高温时，氧化亚铜与H生成水蒸汽，易成气孔。

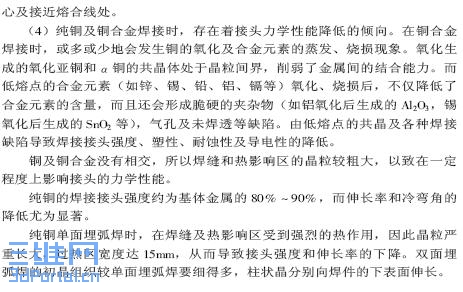

4 d6 R( v! @ |5 z" z1 `5 D, c. Q4 v[size=133%]（4） 接头质量不好
, e" Z e& X) U, z! R% g; f* A[size=133%]合金元素易氧化，且组织粗大（Cu2O—Cu）。 / I6 ^# D3 A5 A" M
[size=133%]如：黄铜中Zn易蒸发。烧损，青铜中铅易氧化，ZnO 有毒。 $ |; Q# g( w0 v+ R3 o* l
[size=133%]2 方法
! L5 K1 j; b* G+ b. |1 y[size=133%]△ 氩弧焊（最佳），气焊，手弧焊和钎焊
# N! S- y& i; K5 S) v. x[size=133%]△ 紫铜、青铜：气焊中性焰。（防氧化或吸氢） 6 t% c6 k0 s0 [& X, s2 Y. O" j
[size=133%]△ 黄铜：气焊：微氧化焰＋含硅焊丝， ( o# s7 ]3 M" D$ E% Q
[size=133%]1 温度低，Zn蒸发少。
" [. ~. }+ p, v, [9 t0 A3 z[size=133%]2 熔池上形成氧化硅薄膜，阻止Zn蒸发，防H 溶入）。
" [$ |0 x3 F0 S[size=133%]△ 紫铜及合金也可用于手弧焊，用相应铜及合金焊丝1 L$ \; W5 M0 q+ L, f: e% r+ t6 [8 z: o
# @: y+ [( c6 n7 u
3 f* Z2 G- S' }' J( x& C
# @% B8 }) t/ C# [2 C5 s/ e: c$ d7 ~[ 本帖最后由 hurenchang 于 2007-3-20 11:57 编辑 ] |
|
发表于 2007-3-28 08:26:29
