怎样生成零件的外螺纹？

xiaosulan · 发表于 2007-2-4 12:33:05

您需要登录才可以下载或查看，没有帐号？注册

x

俺在画三维模型时零件的外螺纹都用设置面的纹理的方法显示螺纹，可是在生成平面图时无法生成螺纹线，不知该怎么办？

xiaosulan · 发表于 2007-2-4 12:37:54

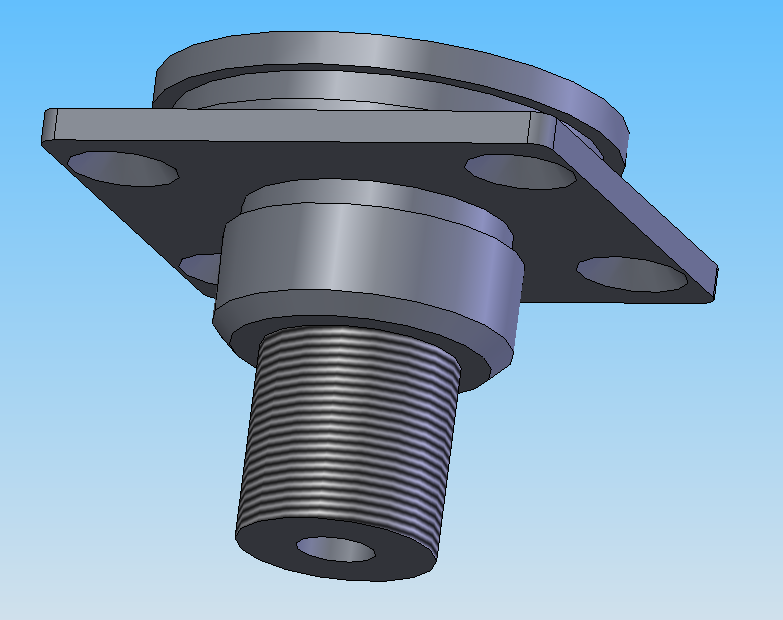

附上模型如下，敬请指教。

mjxmj_nx · 发表于 2007-2-4 12:39:42

目前SW的工具箱里没有能够直观表示螺纹形状的螺栓，有两个办法：
1.按照简意画法，在平面图中补上细实线。
2.在SW的草图中做出螺旋槽。

hjyzx · 发表于 2007-2-4 14:21:15

可用装饰螺纹线，这样可在工程图中生成罗纹线。

lsjkfb · 发表于 2007-2-4 15:45:25

1.草图中画牙形，
2.退出草图，在端面作螺纹中径草图，用这草图作螺旋线，
3.用牙形草图和螺旋线作扫描，自己选择扫描选项。
精确一点牙形草图平面要与螺旋线垂直。要先计算角度，作与中线平面夹角的基准面，在这基准面上作牙形草图。
