[练习题] 画垂直线——说出5种方法,请版主给与奖励

[复制链接]
发表于 2007-1-14 20:12:57 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在网上,看到好多朋友都喜欢讨论,怎样才能使CAD制图更快。
" ?% s- E4 n" Y; B- |8 A; H. G        我认为,要想提高CAD的制图速度,就必须要熟练运用CAD的每一个命令,以及每一个命令的灵活运用。CAD的每一个命令都有多种用法,只有对这种用法都熟练了,才能做到“在何时用何法”,才能极大的提高制图速度。
. _3 W0 z  E! v( k, f- O        CAD的基础练习题,就是通过做习题的形式,让大家对CAD的各种命令及操作方法,有个认识,而不至于学的时候,感到枯燥无味。
! x2 }; Q" P# ~: O4 F3 A5 V
) x! q2 f% h7 q8 M. T9 U现在,我出个很简单的讨论题,也算是基础操作。# j: J8 S2 Z: N

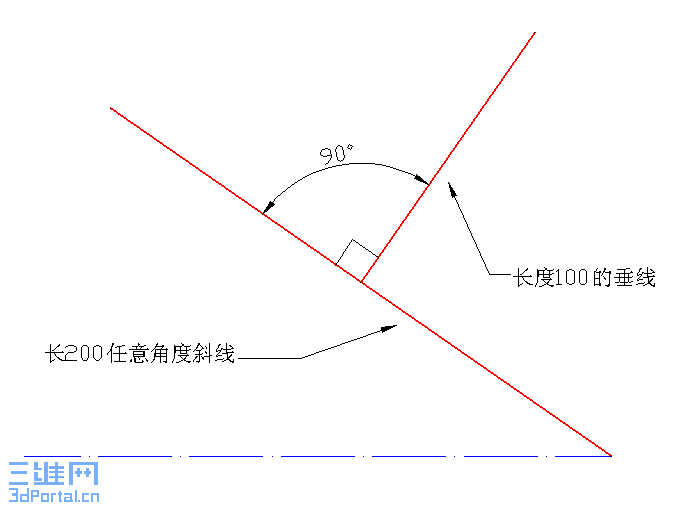

在一长200,任意角度的斜线中位,画一长100的垂线(见下图)。
8 I! S+ r$ W$ d% Z7 l, M4 ^  L如谁能说出5种(或以上)不同样的画法,我将建议版主给与奖励。

1 q  p0 w1 x/ w5 p) N 垂直线.gif - p3 C2 G/ \9 s% K! c
等讨论到一定的时机,我会公布简便的6种方法。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 技术讨论

查看全部评分

发表于 2007-1-14 23:00:36 | 显示全部楼层 来自: 中国上海
偶得沙发,不知这样算不算简便

评分

参与人数 1三维币 +5 收起 理由
唐昕晨 + 5 技术讨论

查看全部评分

发表于 2007-1-15 10:18:31 | 显示全部楼层 来自: 中国吉林吉林市
楼主的基础问题,难度挺大,对大家有帮助的做法不仅方法不同,还要简单实用,需要汇集更多人的智慧,才有可能凑齐让人满意的五种方法。
6 i+ Q1 j/ Z2 g; X. l3 Y/ E9 @: V/ `8 `! ^楼上的思路挺开阔,对更多的朋友都是有启发的。希望楼下的能继续补充,不要一定凑足五种方法,会越来越难的,能从大家的方法中提出五种简单实用的方法已经是很难了,不要说用一个人的力量来完成了。; t( u+ q1 u5 l0 J. b0 T

2 k: x5 w1 Q. ~; O我补充三种,一是用旋转命令中的复制选项来做,还需要一步修剪命令;二是用-ar(无对话框阵列),三是用CAL来做。

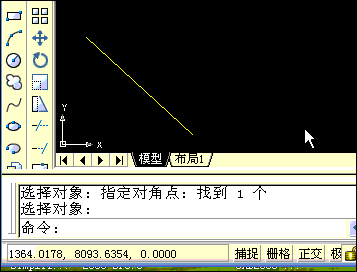

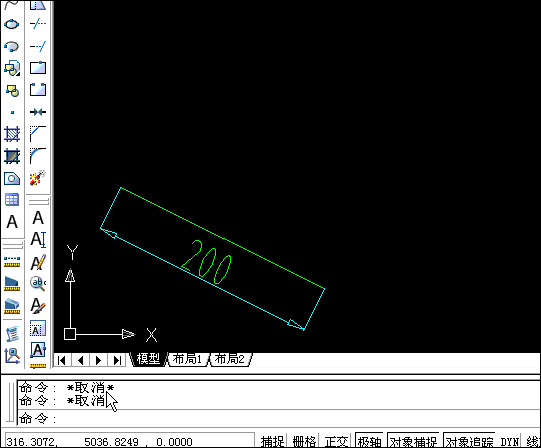

旋转中的复制

旋转中的复制

无对话框阵列

无对话框阵列

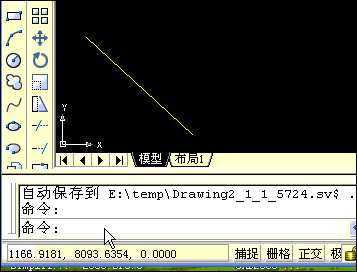

cal

cal

评分

参与人数 1三维币 +5 收起 理由
唐昕晨 + 5 技术讨论

查看全部评分

发表于 2007-1-15 10:47:20 | 显示全部楼层 来自: 中国山东青岛
刚刚看到楼上的几种方法,感觉受益菲浅,
1 h  ]5 Q: w6 X* f4 P, v9 k5 x我这里有一种方法,但我不会制作成动画
) |( c- }' O% Y简单说明- h  K' l! d( N. v# q
7 M6 [6 W, Q6 @) C. L4 O
在正交的状态下画一水平线长200,
+ @9 p( P" c" D* Y然后再在200的中点画一垂直线,长100,5 I/ f2 ~$ b' q+ T5 ^3 N. Q
然后旋转为需要的角度.

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 奖!

查看全部评分

发表于 2007-1-15 10:57:25 | 显示全部楼层 来自: 中国江苏镇江
简单的垂线方法还真不少呀!( F/ h' }3 ~! Y( a2 v3 U
; A7 ~! i# X5 `7 N. B
也来热闹一下!

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 奖!

查看全部评分

发表于 2007-1-16 08:08:05 | 显示全部楼层 来自: 中国
我还有一法,用UCS命令,将已画好的200长线高为坐标第一轴,再打开垂直设定,在其中心位置画100长的线即可.

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 奖!

查看全部评分

发表于 2007-1-16 12:03:15 | 显示全部楼层 来自: 中国江苏无锡

我的五种方法

一:偏移200线,距离100,再过一线的中点作另一线的垂线.再删除多出来的偏移线.(打开捕捉).# ]5 ]/ Y  _: g5 b' p+ A
二:阵列200线,以中点为阵列中心点,(阵列数为2)再修剪多余的一段.
: r0 G. o) {2 T, J1 M% `" J& u3 E三:新建对象UCS坐标到200线的中点,再打开极轴或正交直接坐标输入,创建100垂线.
0 t) J6 ]9 F$ e) a: z4 J. r: u" E" z四:打断200线于中点,再旋转复制一段线为90度.% x1 y2 i6 S3 S1 O, @' m4 C
五:作圆弧法,(起点,圆心,角度),以200线右端点为圆弧的起点,以200线的中点为圆弧圆心,角度为90度,再连接圆弧端点和200线的中点,即可.; b, I5 S& v' ^
不知这五种方法能不能得到奖励哟,呵呵!

评分

参与人数 1三维币 +5 收起 理由
blackbird + 5 奖!

查看全部评分

头像被屏蔽
发表于 2007-1-16 12:27:14 | 显示全部楼层 来自: 中国浙江杭州
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-1-16 13:03:33 | 显示全部楼层 来自: 中国江苏无锡
用长100的直线制作为块,用这个块等分这条斜线.
 楼主| 发表于 2007-1-17 19:15:56 | 显示全部楼层 来自: 中国上海
本讨论题从推出以后,受到版主和各位网友的广泛关注,热烈讨论,气氛相当好。在此对大家的积极参与,表示感
# X' L1 Y3 L- p: Y2 W) k谢。
7 \6 Q8 m% L$ L    几位高手中,有好几种画法,也使我大开眼界,开拓了思路,如总结一下的话,画法大概要超出十种之多了。要好
! C& C8 p  g: U# O' O. Y好向各位高手学习。
, b0 d) S8 N. E! @8 _6 N$ P% L) q! ?; C8 d4 Y( Q
    由此可见,AutoCAD是一款很深奥的绘图辅助工具,看你怎样发掘各种画法、技巧而为己所用。+ ]* I/ z: E8 d

5 ], P! i, {9 R$ Z* F. ]    下面我发表原先准备好的6种画法。
* m6 q' Z& g/ V2 a, a: {; U1、画重复线,再旋转:' D6 a) P/ M8 d) s, Q! t
4 W, \- ]2 x" A0 M( x8 ?2、找垂足,画好再移动:

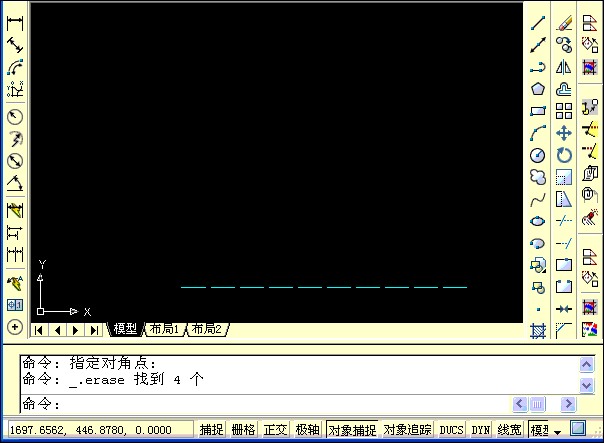

. C/ l& h* A1 @+ ^/ s 2.gif , n/ K+ N# U: u7 r, w7 m& y/ w
3、利用构造线,再修剪:
$ Z9 ~% R, R# ?1 A- G1 R 3.gif 5 P/ v" k, e& n% j- q9 c% K( t( L- T( D

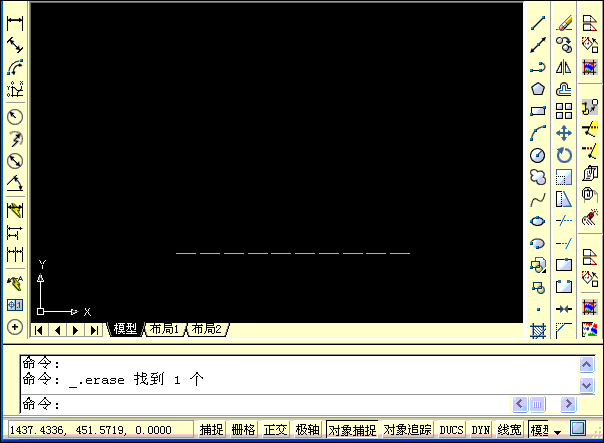

4、利用“对象追踪”和“极轴”:; Y  j" ~+ _/ E0 _8 Y
4.gif 3 T( @% \8 o7 ?: S( F
5、偏移,找中位:8 |0 j9 @4 }" Z4 Z- t
+ S; l- G$ n" V0 B; ?6 H6、复制旋转,修剪:
' a8 p, ]: l7 t0 U, q 6.gif
2 ^+ U7 S& P8 l) } & j2 q+ h; Z) U& U8 m* v) Z
大家如还有好的方法,可以继续发表。
9 [# a) R( C" P  B; a4 K3 Y
$ N2 l+ |( }, p1 g) g8 B& q- p[ 本帖最后由 shaonx 于 2007-1-17 19:18 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 技术讨论

查看全部评分

发表于 2007-1-18 21:21:50 | 显示全部楼层 来自: 中国上海
谢谢大家的无私的奉献,让我们学到了很多,我想问大你们的图片是怎么做出来的,是用什么软件的吗?请你们能 告诉我吗?
 楼主| 发表于 2007-1-18 22:33:46 | 显示全部楼层 来自: 中国上海
原帖由 ouyangxinfa 于 2007-1-18 21:21 发表
7 I5 S6 g7 O5 O谢谢大家的无私的奉献,让我们学到了很多,我想问大你们的图片是怎么做出来的,是用什么软件的吗?请你们能 告诉我吗?
( t' ]0 s# w6 _; ^8 F; P' Q# \

7 M# x5 C% N/ M" X& P& s6 s使用的软件是一款直接把屏幕动作转化为GIF动画文件的工具:0 ]  t+ |' Q' p
http://www.3dportal.cn/discuz/viewthread.php?tid=194549&extra=page%3D1
发表于 2007-1-19 13:02:41 | 显示全部楼层 来自: 中国辽宁丹东
我用align命令。(只是为了说明一种方法)

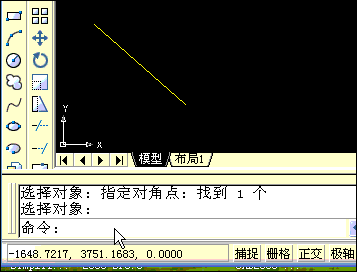

align

align

评分

参与人数 1三维币 +3 收起 理由
★新手★ + 3 技术讨论

查看全部评分

发表于 2008-6-12 15:47:29 | 显示全部楼层 来自: 中国江西南昌

又是一种不同的哦!!!!

用构造线画:  1:点构造线后在输入A      2:在输入R       3:选择那200的斜线
" l5 C3 k' ?6 a0 E' D/ o- x; {4:输入角度90      5:选择斜线的中点     6:斜线在偏移100       7:修剪一下就可以了!!!

评分

参与人数 1三维币 +1 收起 理由
woaishuijia + 1 构造线使用与shaonx相同,所以少奖点

查看全部评分

发表于 2008-6-12 16:28:49 | 显示全部楼层 来自: 中国湖北武汉

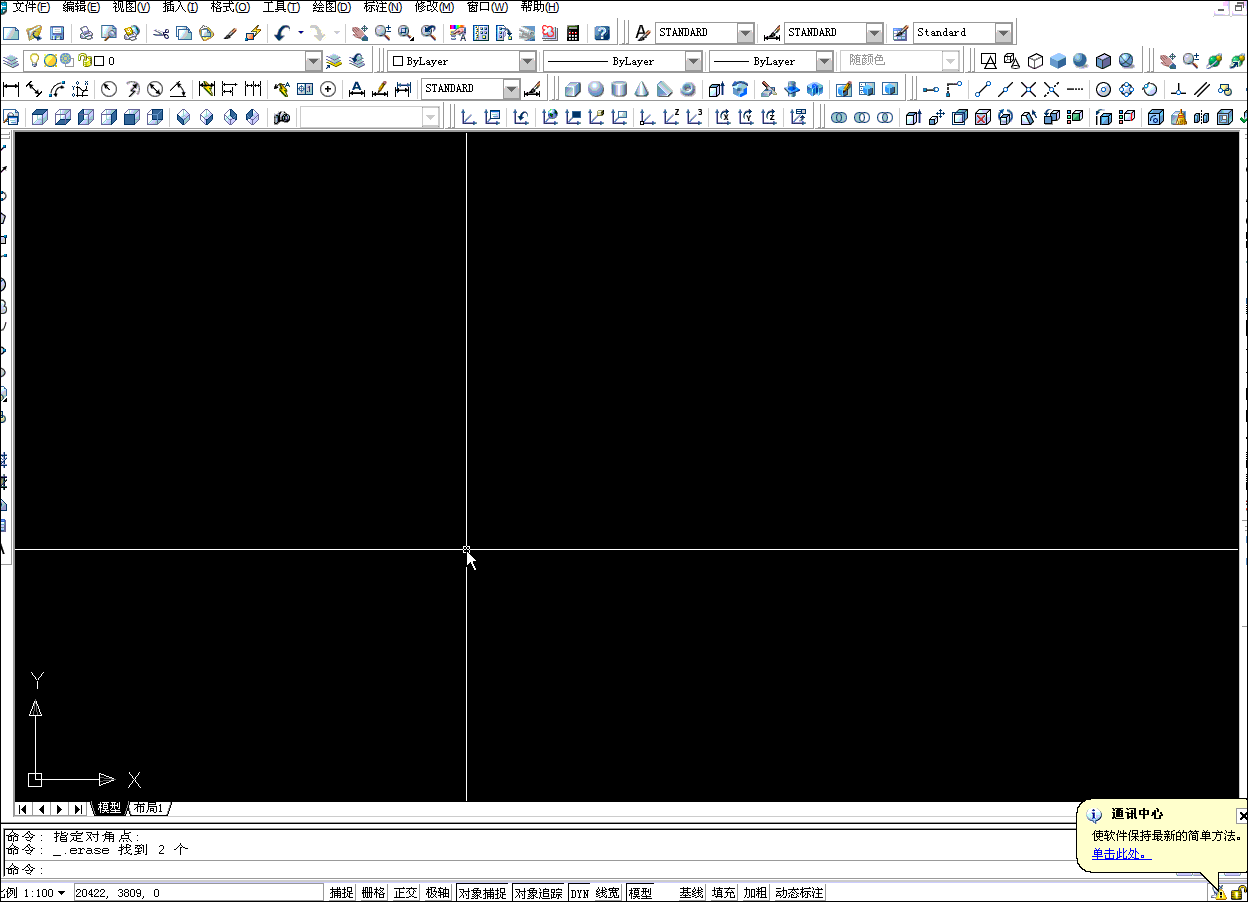

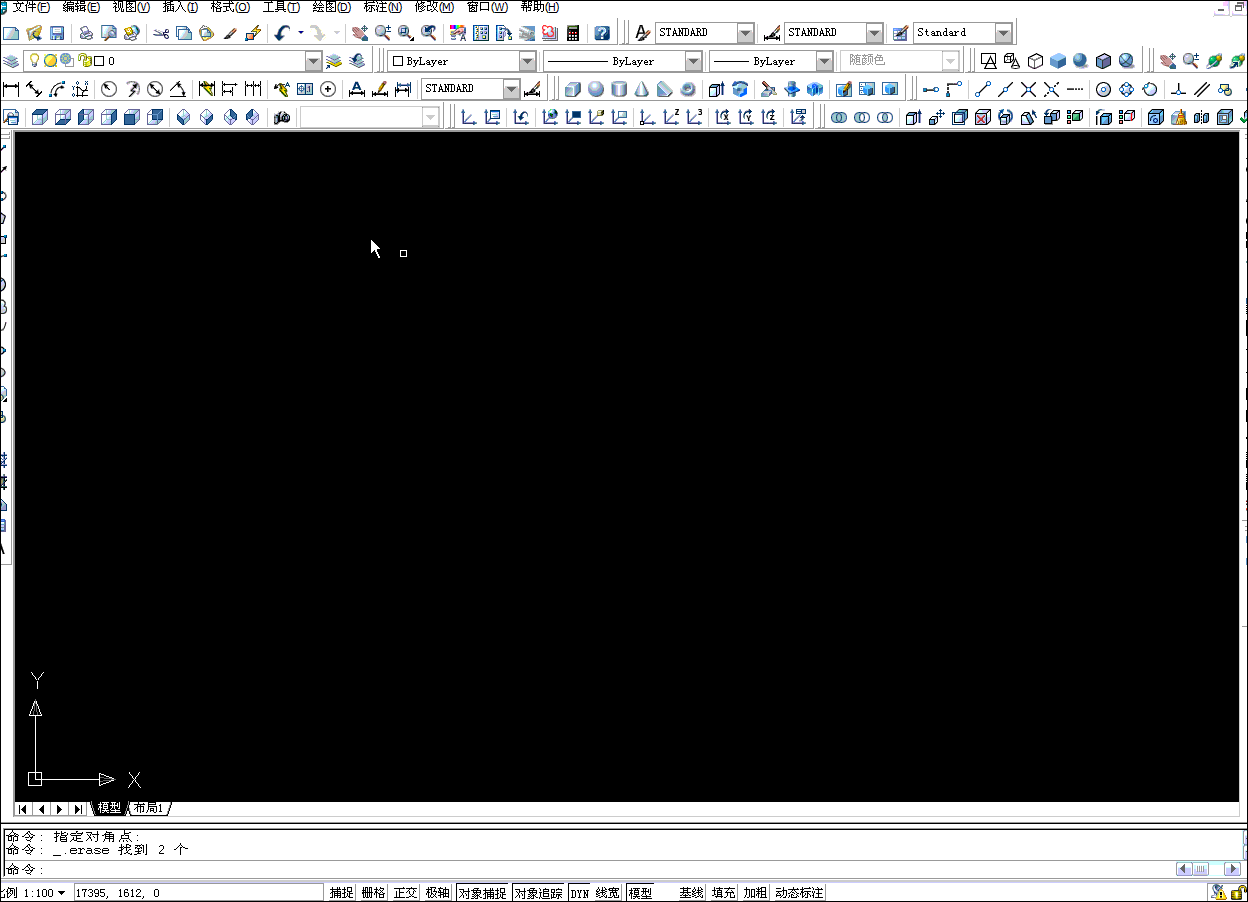

我也来试试,不知道我的方法有雷同没,我没看别人的帖子。
9 Z( S* s$ v5 H7 s& Q8 N) u% A
" W% j0 E; P: j3 V$ V. ?+ _[ 本帖最后由 wildypig 于 2008-6-12 17:01 编辑 ]

1

1

2

2

3

3

4

4

5

5
发表于 2008-9-3 13:19:42 | 显示全部楼层 来自: 中国江苏无锡
这个思想不错...
; F, x: ~5 o+ C0 `" b% ~5 _
& E, D3 ~) x' P4 i3 l" f* _不过.我认为大家最长用的方法应该是随便选一点画条直线,利用垂足自动识别就行了..2 X+ n  u+ c7 ~; F" X! Q" a3 H9 }

. }4 @; v7 d+ |5 X& e. V$ m8 P但是,通常我们的那一点并不是事先确定的.所以一般还要移动一次..3 |( e/ O% ~+ ]& s: V! J: ^

. p3 D; E* Y6 e0 a  a( d至少我是这样画的...大家说呢.
