304不锈钢焊接件金加工前如何消除焊接应力

huang

如题，304不锈钢焊接件金加工前如何消除焊接应力，谢谢！

# h) s" H1 K; ]! |/ g6 |# W- K[ 本帖最后由 sting811 于 2007-2-3 00:01 编辑 ]

jianghuamh

http://www.3dportal.cn/discuz/vi ... &extra=page%3D8
/ p$ @% J" j$ n" I: Bcaj格式论文不太适合生产。了解一下   你的标题我现在还是看不懂  是不是精加工  金加工  两次都写错了么  请楼主回复

huang

金加工就是机械加工。

jianghuamh

根据构件形状 最好考虑整体热处理.如果有限制或成本较高.可以考虑震动实效 标准号JB/T5926-91

shixianlin0

不锈钢不推荐热处理的，至于消应力的热处理更是无从谈起，热处理并不能消除不锈钢中的应力，只能改变其中的应力分布，使应力更加难于控制。而且对不锈钢的耐腐蚀性能有不利影响；

一般不锈钢的热处理只有固溶和稳定化热处理。
( v( B7 ], B' k- z- j# A& E' |8 F
你那个不锈钢焊接件为了消除应力的，推荐不热处理。
5 c! [, t' V8 A  L+ W
4 H/ v' k* K- S/ Z* S8 N- f上述依据：JB4708

jianghuamh

原帖由 shixianlin0 于 2007-1-26 11:14 发表
不锈钢不推荐热处理的，至于消应力的热处理更是无从谈起，热处理并不能消除不锈钢中的应力，只能改变其中的应力分布，使应力更加难于控制。而且对不锈钢的耐腐蚀性能有不利影响；

一般不锈钢的热处理只有固溶 ...

感谢楼主的解答  我们一起讨论一下应力的处理吧  -4708里面谈到的是热处理

shixianlin0

不明白你的意思，
4708对焊缝的应力消除的热处理是针对除类别Ⅶ（不锈钢）以外的钢材吧。
304不锈钢的应力热处理没有的吧？怎么讨论，你什么地方看到的，请指教。

jianghuamh

有分歧了 还是网络交流的弊端:我坚持用热处理去应力  条件限制用震动

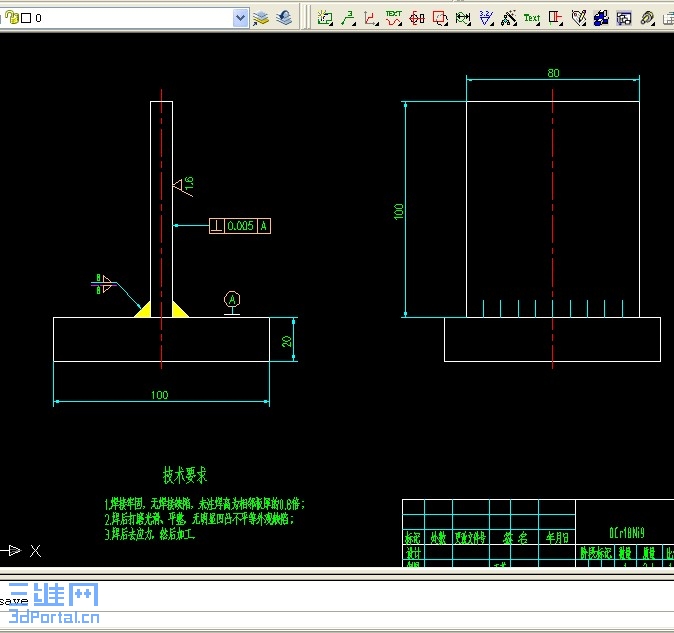

我将出据去应力工艺因为楼主 没有出具产品图纸.我将模拟一个)如图 工件焊后及时进炉.加热到500°C后根据产品保温2小时以上到4小时,然后在炉冷到200°C.然后空冷至室温(关键要炉冷到200°C) 此工艺将去掉90%的焊接应力  技术资源组内我的简历有我的电话.楼主和楼上的朋友欢迎你们交流

[ 本帖最后由 jianghuamh 于 2007-1-28 09:51 编辑 ]

jianghuamh

原帖由 jianghuamh 于 2007-1-27 17:30 发表
" [; q1 J8 w$ c- b有分歧了 还是网络交流的弊端:我坚持用热处理去应力  条件限制用震动
我将出据去应力工艺因为楼主 没有出具产品图纸.我将模拟一个)如图 工件加热到500°C后根据产品保温2小时以上到4小时,然后在炉冷到200° ...

9 L- ]6 p, s( {. T看看      我简单画的

3 }  x4 }- z  }, {[ 本帖最后由 jianghuamh 于 2007-1-27 17:33 编辑 ]

jianghuamh

想和7楼探讨一下304焊接后的应力如果需要必须去除呢  你帮忙想办法。标准说不用热处理。但是现在是想去应力 。也想请四个版主费费心。帮忙解决一下 讨论一下发表点个人看法  毕竟我们不是专家。

jianghuamh

请热处理的专家来看看.看能不能有办法解决.技术讨论很有意义.希望大家参与

shixianlin0

上面图纸要求去应力，也没有说明用什么方法去应力，捶击也可以啊，没有说要热处理的；
5 K4 F$ Q2 ]* a2 D图纸设计并不太好，一般来说8mm这么小的焊脚，完全没有必要退火去应力，可以问设计者提出去应力的依据；
  M* {% z+ d+ a- Y# e: p4 ^' Z这样小的焊脚，就是强度型的钢16Mn，Q345或Q235等都不用热处理的，
只有Cr-Mo系列等才对热处理要求特别的高；
你附件那个4708是什么意思，有讲对不锈钢的热处理？在什么位置，请摘下来吧！

jianghuamh

我只是要求加工后的精度,时间短没有考虑其焊接结构.重点还是304的应力处理.我好像看到焊接工程师你在5楼提到你发表的评论是根据JB4708所以传上来,方便大家交流.楼主的意思是不是304这种材料焊接后没有焊接应力.还是材料本身能去应力后性能会改变.

shixianlin0

焊接后应力是肯定存在的，但是304的材料韧性，延伸率都相当的高，存在一点应力对材料和整个结构的影响很小，并不会影响使用。
热处理确实会对不锈钢产生不利的影响，奥氏体不锈钢在450～850℃保温或缓慢冷却时，会出现晶间腐蚀。含碳量越高，晶间蚀倾向性越大。此外，在焊接件的热影响区也会出现晶间腐蚀。这是由于在晶界上析出富Cr的Cr23C6。使其周围基体产生贫铬区，从而形成腐蚀原电池而造成的。
一般在基材需要热处理的复合材料时，会在不锈钢中加入Nb，Ti来保证性能的稳定，就是说在需要热处理的时候一般会使用321或347来代替304。

jianghuamh

一四楼说的很对分析的和我们探讨的结果相同.我们讨论最后结果是.如果必须热处理来去应力温度不能太高.冷却时间要能充分分散应力.如果要是能绕开304换材料最后  或者不去应力更是在好不过
我们热处理去应力也只能说去掉90%的焊接应力

ljx888

不锈钢焊接件,无法去除焊接应力,焊接后肯定会变形,只有靠整形。热处理是不可能消除焊件的变形。除非，在焊接时，焊接件加热焊接，是否变形会小一些，还要从实践中摸索。

shixianlin0

我仔细看了jianghuamh (歌声与微笑)发表的意见，在很多板块都发过去了讨论了；
你几次提到专家，我觉得你过于依赖专家并不好，论坛上一切都只能参考，在任何情况下，再专家再权威的人说的话都只能是参考，对于一个技术人员来说，只有标准是正确的，可以作为依据，专家只是经历的事情比较多，比较熟悉和能够运用而已，所说的也只能说是大部分正确，而且容易只在一个局部上思考；标准是多少年人们总结出来，成为规范的东西，有一个比较完整的系统， 正式的产品上的技术问题都要依据标准。
" h2 w" ]' I2 @: D4 z当然，如果搞科研的话就另当别论了。

jianghuamh

没有别的意思  我不会的向他们请教 .304的确去应力很难  所以才去请教他们.

jianghuamh

原帖由 ljx888 于 2007-1-29 14:52 发表
4 f  m, a) o& J9 y; i不锈钢焊接件,无法去除焊接应力,焊接后肯定会变形,只有靠整形。热处理是不可能消除焊件的变形。除非，在焊接时，焊接件加热焊接，是否变形会小一些，还要从实践中摸索。

赞成你的看法. 我非要热处理是想发起技术讨论.大家都会受益

weixing6319

我公司是专业生产化机的.不锈钢304的焊后处理是..空炉加热450.后进炉保温4小时.空冷.

jianghuamh

原帖由 weixing6319 于 2007-4-9 00:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 A3 J# b  |3 w+ S$ {0 B& l我公司是专业生产化机的.不锈钢304的焊后处理是..空炉加热450.后进炉保温4小时.空冷.

6 c2 T) h) ^& L4 U& ]生产经验给你加10分 通过银行给你汇 提示要你的密码
