螺纹电镀后通规不进

cd163 · 发表于 2006-11-23 08:34:07

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

螺纹在电镀前用塞规检验时,是正常的,即通归进,止规址,可是拿出去电镀后在试,发现通规就进不去了,这是怎么搞的呢,难道受电镀层影响吗,请问哪位有这方面的经验介绍下~

lianchen · 发表于 2006-11-23 09:16:33

没有留电镀余量，留一些间隙。

qshnfj · 发表于 2006-11-23 09:25:34

电镀层是有厚度的，应考虑镀层的厚度控制及镀前尺寸的控制。

cd163 · 发表于 2006-11-23 10:16:58

电镀余量?那就说改丝攻咯?

sxw68 · 发表于 2006-11-23 11:13:07

可以严格控制电镀厚度，或者在电镀前的加工过程留一定余量（一般不会很大），另外电镀质量也要好，才能保证螺纹通规通过。

xminsaga · 发表于 2006-11-23 12:59:55

电镀层当然有厚度，所以制造工艺上要区分电镀前后，电镀前丝攻也是有的。
零件电镀前要使用镀前丝攻加工并用电镀前螺纹规检查，电镀後使用正常螺纹规再次检查。
其实不光是电镀，热处理也分处理前和处理后的螺纹尺寸的

cd163 · 发表于 2006-11-23 13:18:03

谢谢各位的意见,但是通常来说,我们做紧固件在制造工艺上是不区分电镀前后,我们的电镀层厚道一般要求是5微米,但是我看通规的公差上限有2微米,(IT6)也就是说标准螺纹+镀层的厚度,通规是肯定不通了?

PANXIAONAN · 发表于 2006-11-23 13:26:31

确实是这样,热处理前后及电镀前后尺寸是不一样的,一定要留出余量来.

wuliyan · 发表于 2006-11-24 15:42:53

谢谢楼上的朋友们,我也受益匪浅

lizhi_b · 发表于 2006-11-25 22:07:04

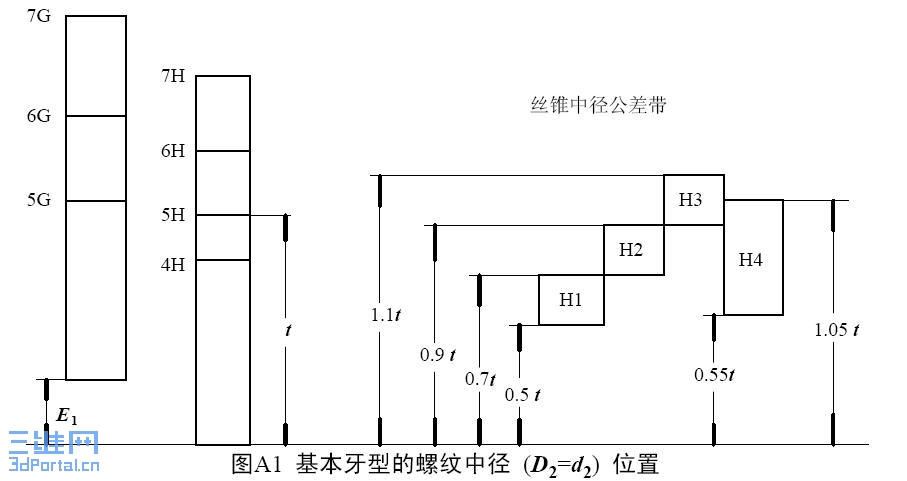

1.镀前螺纹公差带需采用6G（内螺纹）6g（外螺纹）增大间隙，流出涂覆层厚度，具体操作时国标中没有明确的镀前丝锥和镀后丝锥概念，按
GB/T968（丝锥螺纹公差）可选用H2或H3级丝锥！对应的公差带关系见下图：

zyj10282005 · 发表于 2006-11-25 22:46:19

因电镀时有一定厚度，固丝孔变小，所以电镀后可用丝锥过一下。

GYSZJ · 发表于 2006-11-25 23:14:18

螺纹镀层后肯定会增加最大实体尺寸，对配合产生影响！
计算这类零件时，不能简单的计算镀层的厚度，还应该考虑镀层是附着在螺旋面上，由于牙形角的影响，在计算中径时，存在着一个比例关系。以普通螺纹为例，
如果镀层是1丝，那么，中径的增加值不是2丝，而是：
2*（1/SIN30°）=2/0.5=4。
如果忽略了这个问题，也会造成返工。

[ 本帖最后由 GYSZJ 于 2006-11-26 12:48 编辑 ]

maomzhang · 发表于 2006-11-26 12:22:51

选用不同工差带的螺纹丝攻可以给电镀留下空间，解决根本问题，但是，螺纹电镀十分困难，因为螺纹的表面不光滑，会有细小的毛刺，电镀特别容易产生镀瘤，建议一般的紧固螺纹做电镀保护，否则很难做合格！

		自动登录	找回密码
密码			注册

通知

[已解决] 螺纹电镀后通规不进

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

评分

评分

评分
