[已解决] O形圈如何装配啊?

[复制链接]
发表于 2006-11-13 13:13:09 | 显示全部楼层 |阅读模式 来自: 中国江苏常州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
象O形圈、弹簧挡圈类的如何装配啊?我试了好多次都不成功,有经验的介绍下,谢谢了。
发表于 2006-11-13 13:25:18 | 显示全部楼层 来自: 中国浙江宁波
利用O形圈的三个视面和其它装配体的临时中心线相配合。

评分

参与人数 1三维币 +3 收起 理由
艾飞 + 3 应助

查看全部评分

 楼主| 发表于 2006-11-13 13:41:04 | 显示全部楼层 来自: 中国江苏常州
原帖由 yuanrong1980 于 2006-11-13 13:25 发表
& o9 ]' a5 O. |8 z! J: b6 X利用O形圈的三个视面和其它装配体的临时中心线相配合。
( Z  L% |, q% j5 l; D% W* O/ N
不好意思,我还是装不起来,能做个简单的装配参考一下吗?先谢谢了。. t7 G1 Y+ B3 e2 L) }
。。。。。。。。。。。。。。, U* ?8 H; b, j" m+ L& \" m
已经搞定,谢谢提示。
. d/ V* q# B2 p) V5 a
. n! ]1 h. q& K$ x0 s( g$ w. ^[ 本帖最后由 czmjs 于 2006-11-13 13:48 编辑 ]
头像被屏蔽
发表于 2006-11-13 13:53:22 | 显示全部楼层 来自: 中国安徽宿州
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2006-11-13 13:58:54 | 显示全部楼层 来自: 中国江苏镇江
二楼说得对,利用基准面来实现同心!此外,O圈绘制时,注意一面紧贴一个基准面,装配要时用到的!

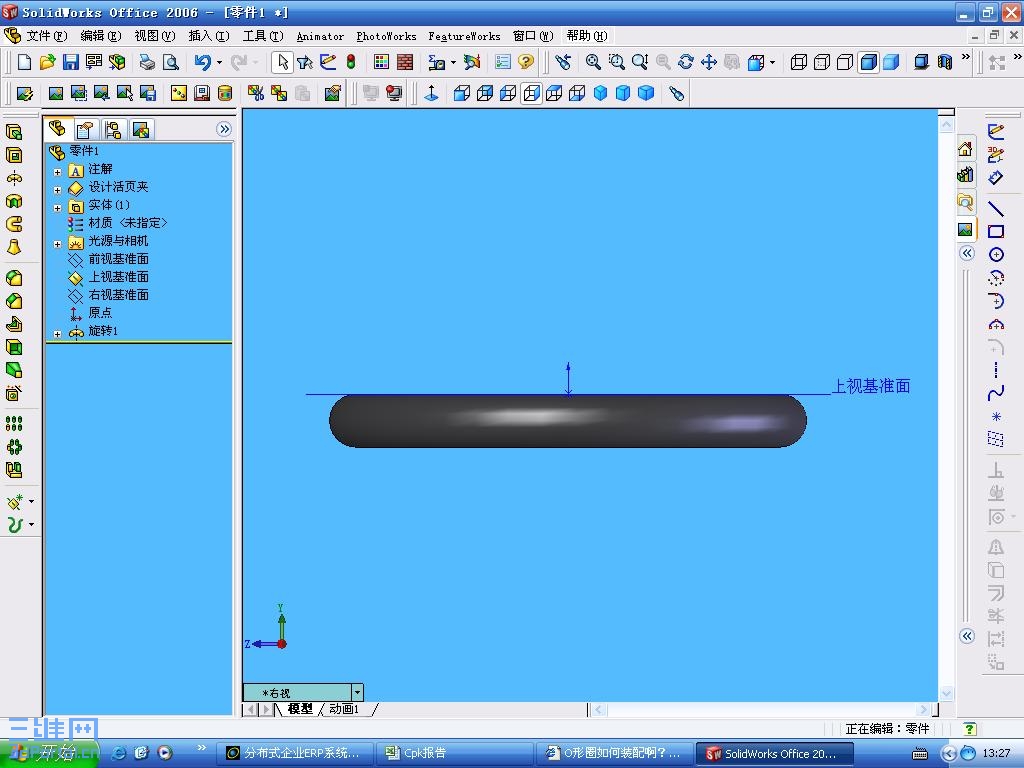

O圈的一面靠基准面

O圈的一面靠基准面

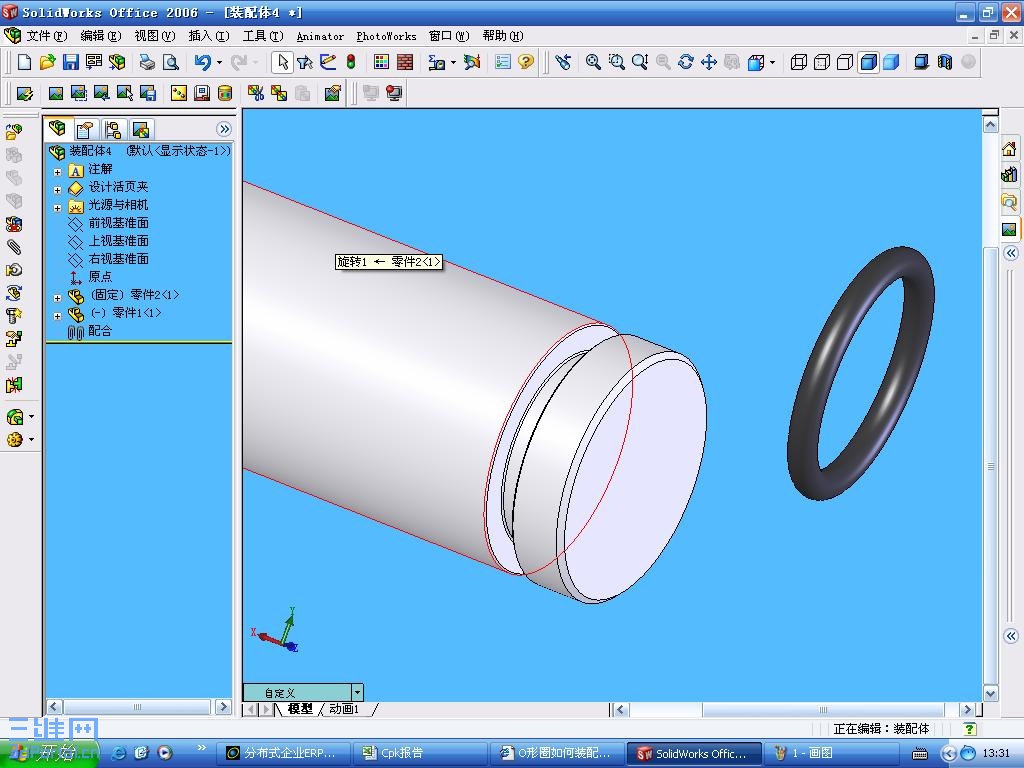

插入两个零件

插入两个零件

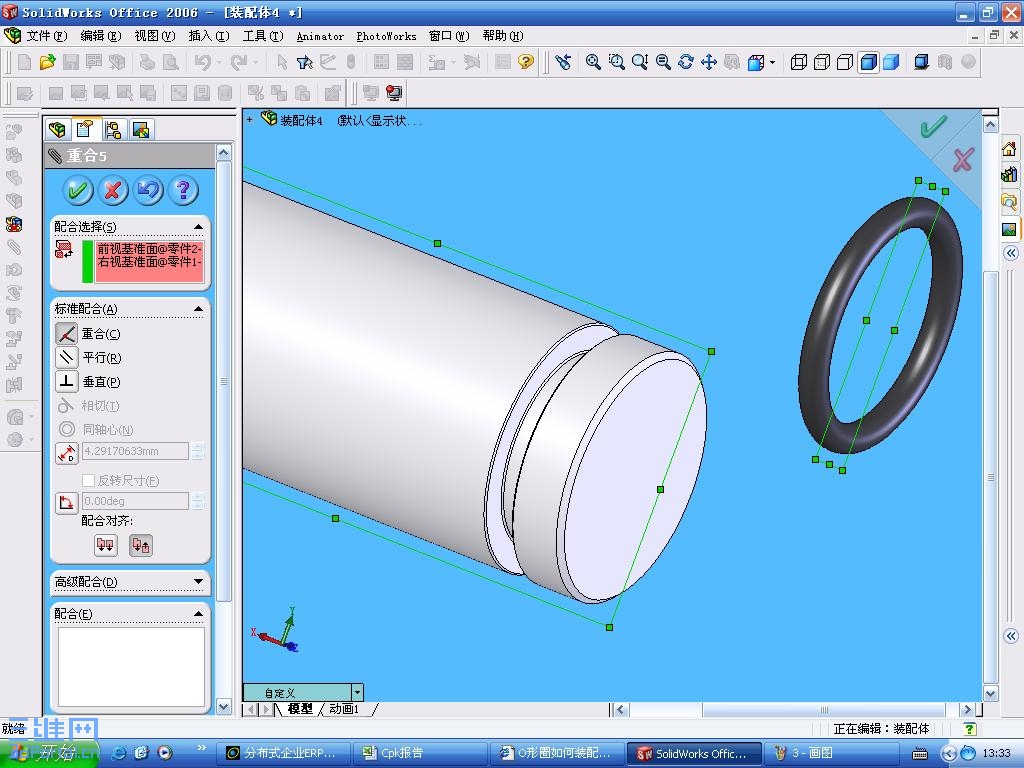

设定基准面1重合

设定基准面1重合

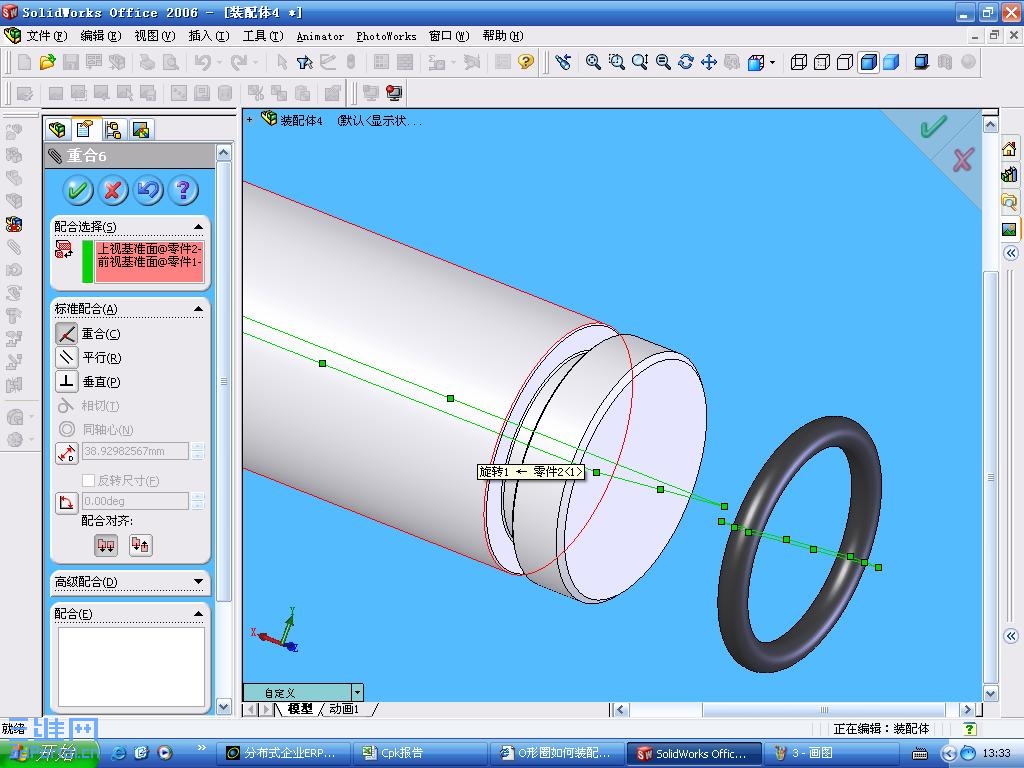

设定基准面2重合

设定基准面2重合

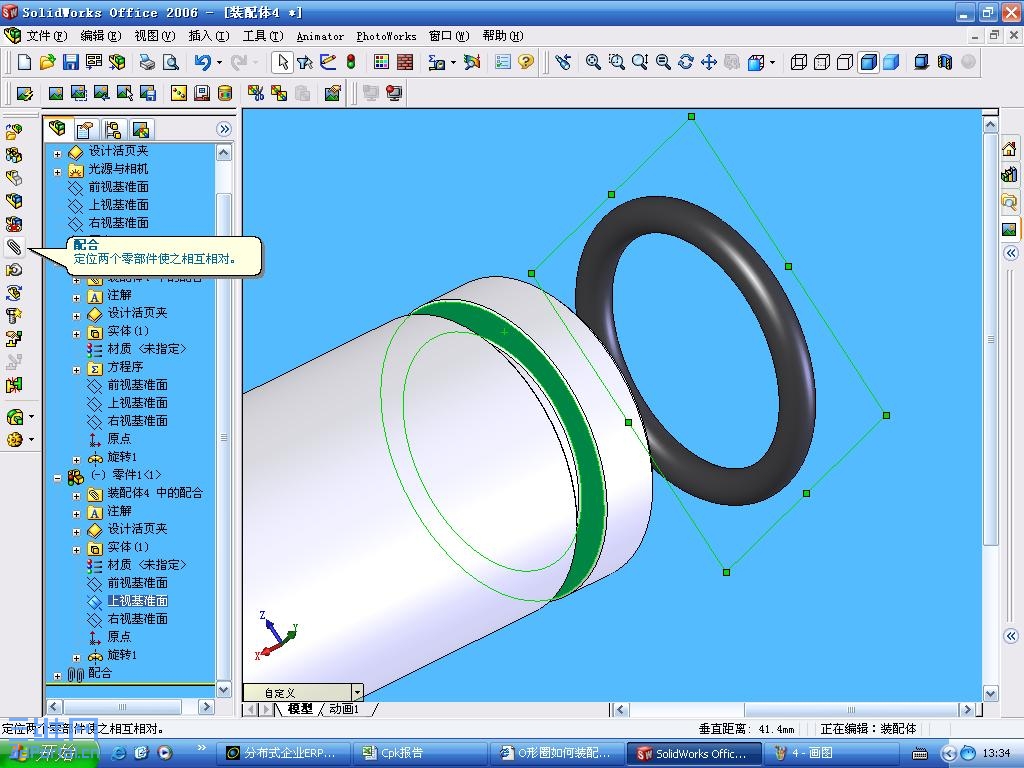

设定面与O圈基准面重合

设定面与O圈基准面重合

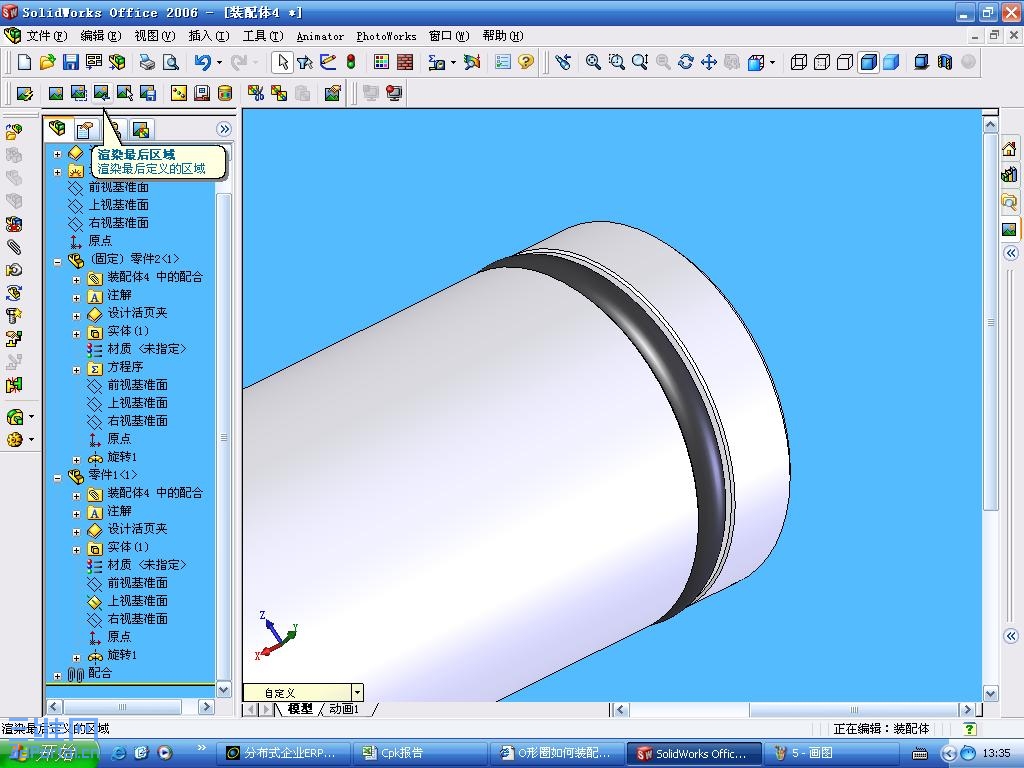

完成

完成

评分

参与人数 1三维币 +3 收起 理由
艾飞 + 3 应助

查看全部评分

发表于 2006-11-13 16:03:09 | 显示全部楼层 来自: 中国台湾
很有用,感谢上面大大的分享~~~
发表于 2006-11-13 17:13:31 | 显示全部楼层 来自: 中国上海
我不知道该不该说啊,象O形圈、弹簧挡圈类在装配 时候都是被压缩或者扩张了的,直接上去恐怕不行吧?
发表于 2006-11-13 19:49:28 | 显示全部楼层 来自: 中国辽宁葫芦岛
楼上的说得对阿,我画油缸装配工程图剖视的时候就麻烦啦。所以每次我都是画O圈被压缩后的形状。不知道大家都是怎么办的?还有格莱圈、斯特封什么的,按照样本的尺寸建模后根本不能用都跑到活塞杆里面去啦。!~~!~!. s% G7 t# y8 N- ~
# X* O- r, G& k2 c3 v* V8 L: y6 V
[ 本帖最后由 hlleo 于 2006-11-13 19:52 编辑 ]
发表于 2006-11-13 22:43:41 | 显示全部楼层 来自: 中国上海
原帖由 SolidWorks3000 于 2006-11-13 17:13 发表2 N1 r( W+ m+ c/ O; g
我不知道该不该说啊,象O形圈、弹簧挡圈类在装配 时候都是被压缩或者扩张了的,直接上去恐怕不行吧?
% E" h4 x. }$ ~8 I
: R! B5 E8 m( R6 m) R+ p
原帖由 hlleo 于 2006-11-13 19:49发表, k$ L% {! Y  M' ]+ E
楼上的说得对阿,我画油缸装配工程图剖视的时候就麻烦啦。所以每次我都是画O圈被压缩后的形状。不知道大家都是怎么办的?还有格莱圈、斯特封什么的,按照样本的尺寸建模后根本不能用都跑到活塞杆里面去啦。!~~!~!

/ V8 I& [# j) X- C, c% X
. `+ k2 G" K2 w  {3 t. v
我已在多处回答过此问题和类似问题,此地就再说一遍。
4 L' W4 a: j6 \5 k% U2 L+ G, P在设计中,往往会碰到一些零件自由状态和装配状态不一致的问题,如密封件、弹簧、弹性垫圈、开口销、止退垫片、铆钉等等,其最简单的处理办法是一个零件做成两个配置,一个配置可称为“制作状态”,用来出零件图或零件图册等;另一个可称为“装配状态”,可用来出装配图、结构图、或部件图册。
: m. X: _9 ]# Y% |& H: J

评分

参与人数 1三维币 +5 收起 理由
艾飞 + 5 好资料

查看全部评分

发表于 2006-11-14 15:35:17 | 显示全部楼层 来自: 中国黑龙江哈尔滨
我同意7楼的说法7 q$ f8 E$ p' {- g3 Z
(象O形圈、弹簧挡圈类在装配 时候都是被压缩或者扩张了的,直接上去恐怕不行吧?)
发表于 2006-11-14 19:57:13 | 显示全部楼层 来自: 中国黑龙江大庆
这个问题俺在别的论坛里也问过,到现在也只能用9楼的办法解决,弹簧可以用关联设计来做出装配来,不知道高手有没有试过O型圈,弹性垫圈之类的装配来
2 ]" U* E" z# Z4 {9 I) b% @6 \! C
还有就是可以点视图/临时轴/6 H6 }) z5 w# [
这样可以用O型圈的临时轴和要装配上的零件重合做出来" E7 }% m  B! X+ ^4 [0 G) o2 Y
5楼的装配,O型圈偏在一边,出装配体工程图的时候不太好看,可以用距离来控制,使O型圈在槽里居中) |1 c8 n' R, S8 c$ v" Z7 @
4 ]( a& p% F+ U) q
[ 本帖最后由 tntk 于 2006-11-14 20:01 编辑 ]
发表于 2006-11-20 22:29:19 | 显示全部楼层 来自: 中国河南南阳
好贴!经常见到这样的问题
发表于 2006-11-21 02:25:51 | 显示全部楼层 来自: 中国湖北十堰

O型圈,弹性垫圈之类的装配经验

楼上各位说的都很有道理...& E1 [9 d9 E% O1 p& k
我用的方法大致相同,就是在O形圈、弹性垫圈建模时就建立基准轴,此基准轴在装配时就可用上;至于有的兄弟建基准面怕是没有太大的必要吧?曲面、边线也可以用相切来配合。4 e$ z3 Z, h7 q/ Q  [
另外,这类零件装配、出工程图是要出两个模型,不过我在建模前建立了一个用公式驱动的可变模型,这样,只需更改相关参数即可很快建立两个模型了。楼主可以试试,一次建模,终身享用!
发表于 2006-11-22 09:43:09 | 显示全部楼层 来自: 中国吉林长春
向楼上各位学习。
发表于 2006-11-23 10:34:06 | 显示全部楼层 来自: 中国广东广州
13楼的 怎么建立公式驱动的建模阿?
发表于 2007-5-5 15:57:36 | 显示全部楼层 来自: 中国北京
是啊,13LD 大哥详细一点好吗?
发表于 2010-4-17 13:21:18 | 显示全部楼层 来自: 中国江苏苏州
装形变密封件比较麻烦。
发表于 2012-7-20 10:24:24 | 显示全部楼层 来自: 中国浙江嘉兴
学习了,困扰我的问题解决了一部分,谢谢
