标注错位

sxbd1974 · 发表于 2006-11-12 11:20:24

您需要登录才可以下载或查看，没有帐号？注册

x

我用KMCAD2005作好图纸标注后有时候拉伸线条后标注不移动，结果成了标注尺寸线在没特征点出，搞的别人不知道这个尺寸是什么意思，如何设定才能解决这个问题呢，让尺寸随图纸变化移动

ymdmaster · 发表于 2006-11-13 07:52:04

使用尺寸驱动修改可以保证图形和尺寸一起变化具体如何驱动请看软件的帮助

sxw68 · 发表于 2006-11-13 19:38:31

原帖由 wjh7550 于 2006-11-12 11:20 发表
6 a( N9 K" b( V, U& i/ y我用KMCAD2005作好图纸标注后有时候拉伸线条后标注不移动，结果成了标注尺寸线在没特征点出，搞的别人不知道这个尺寸是什么意思，如何设定才能解决这个问题呢，让尺寸随图纸变化移动

首先要把尺寸上线标注，因为2005的尺寸标注可以没有目标标出。

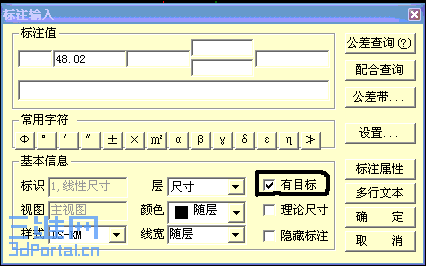

另外与标注属性里面的“有无目标”有很大关系，见下图：

luwu20006 · 发表于 2006-11-16 14:43:17

表注的时候一定要找准点啊
等于白说他说的是已经这样了怎么办?呵呵

[ 本帖最后由 ymdmaster 于 2006-11-16 16:05 编辑 ]
