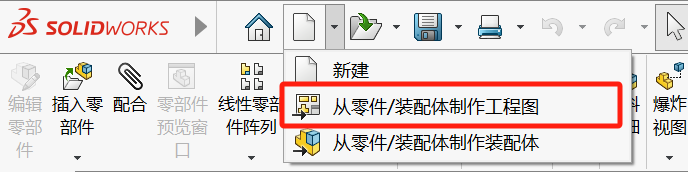

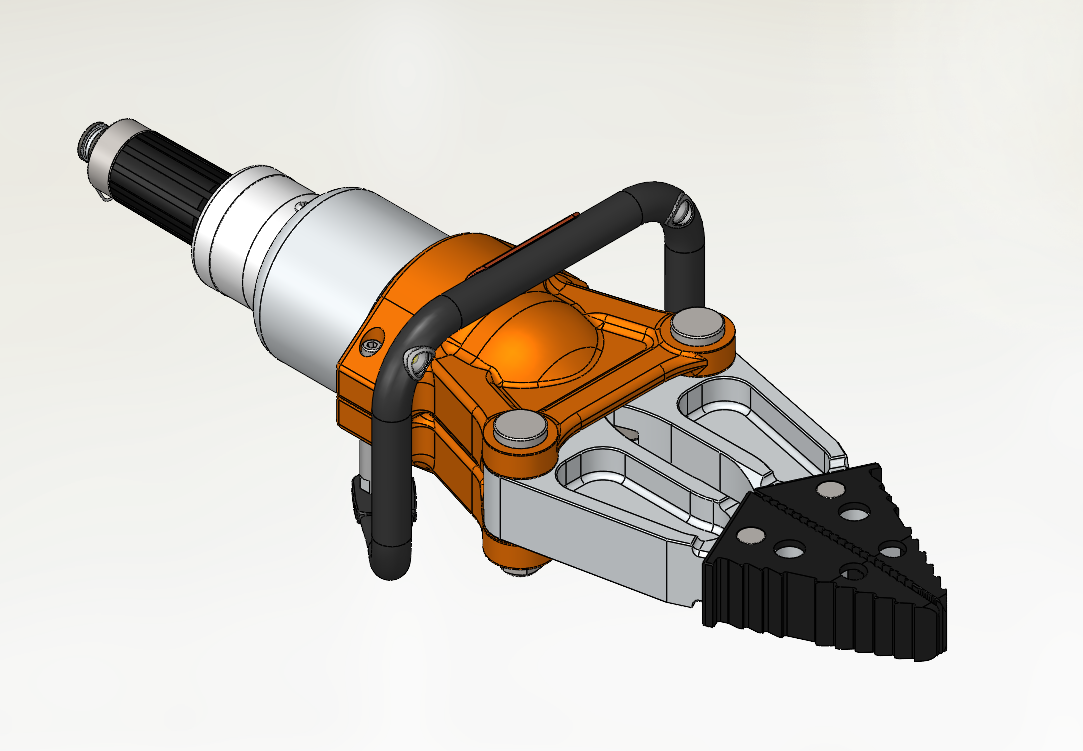

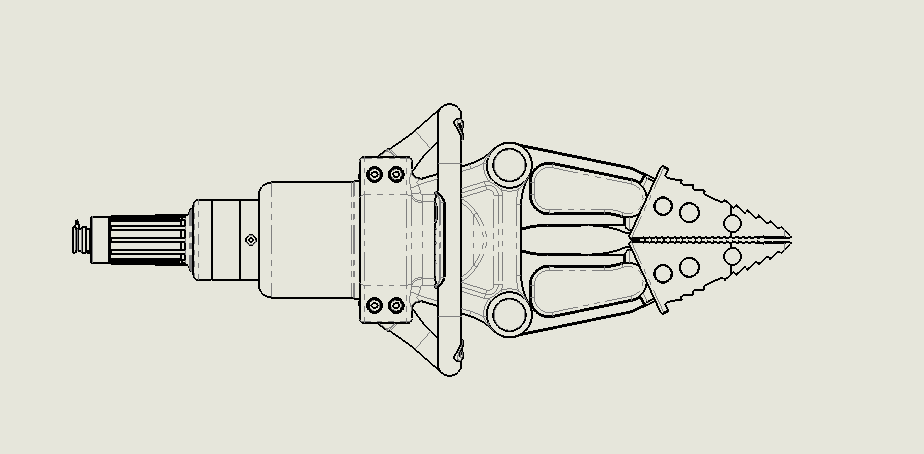

在我们平时的设计中，经常会用到可变化的产品，例如：工作钳、切割锯、千斤顶等。我们如何在一张工程图中很清晰的展示产品变化前和变化后的状态呢？来，让我教给你一个小技巧，完美的解决这个困难 具体方法如下 操作步骤说明： 1.准备工作 l 打开一个可活动的装配体（确保装配体未完全定义，能够自由移动） 2.创建工程图 l 使用该装配体生成工程图 l 在工程图中选择需要添加交替位置的视图，本实例添加俯视图
: \6 l) [' v/ K! U

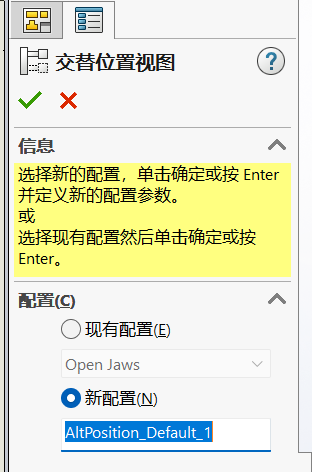

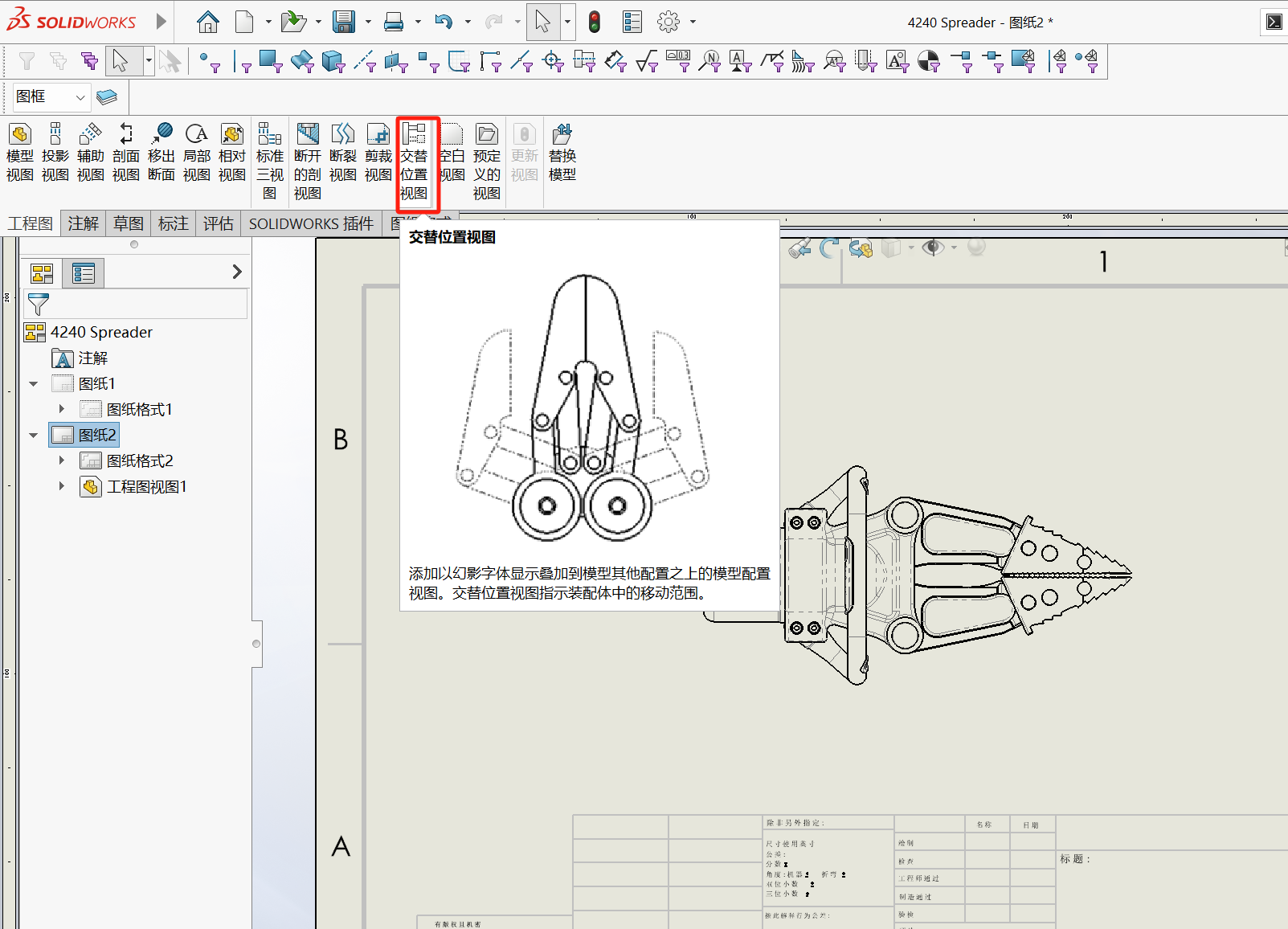

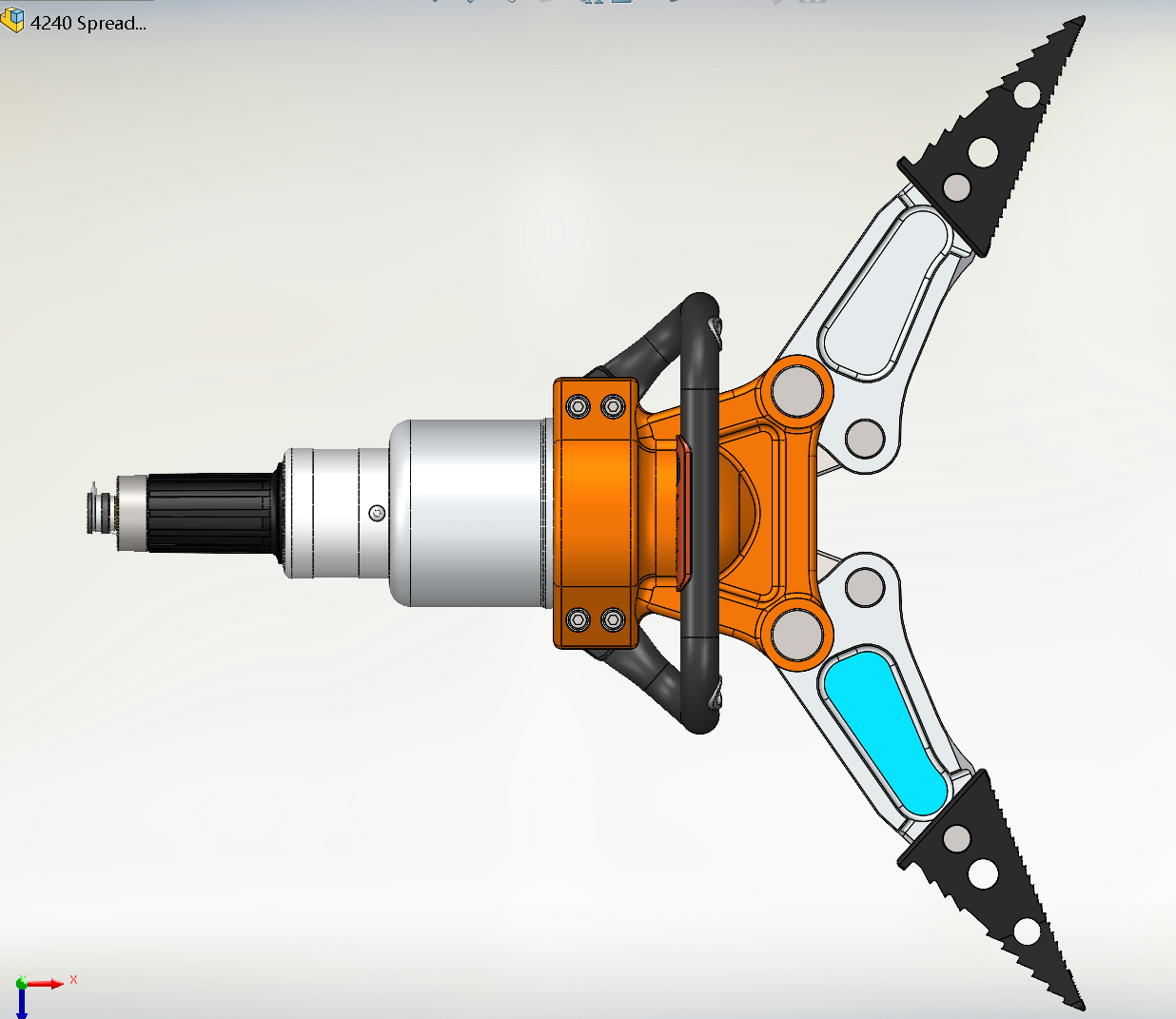

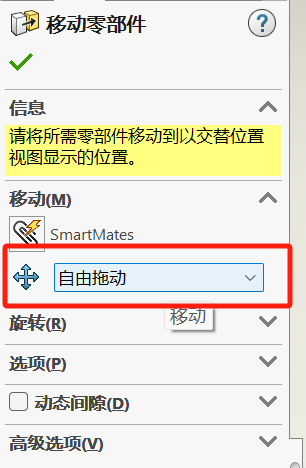

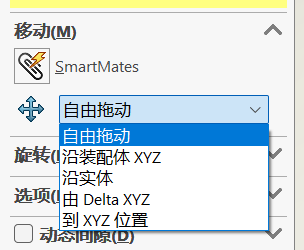

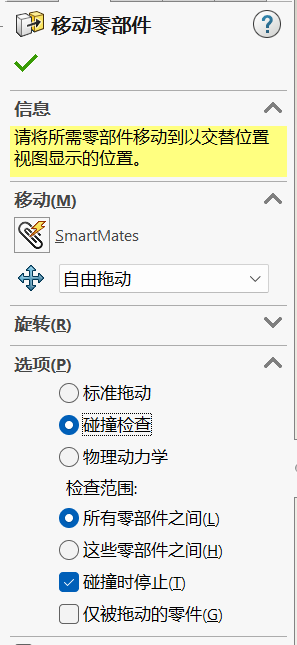

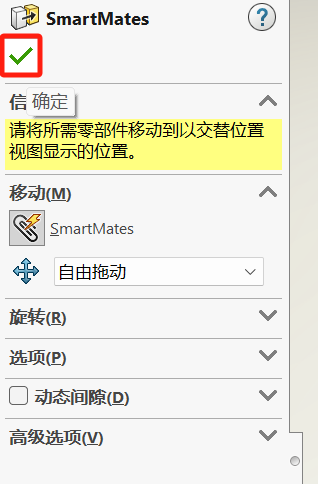

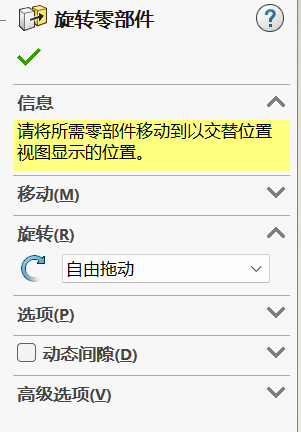

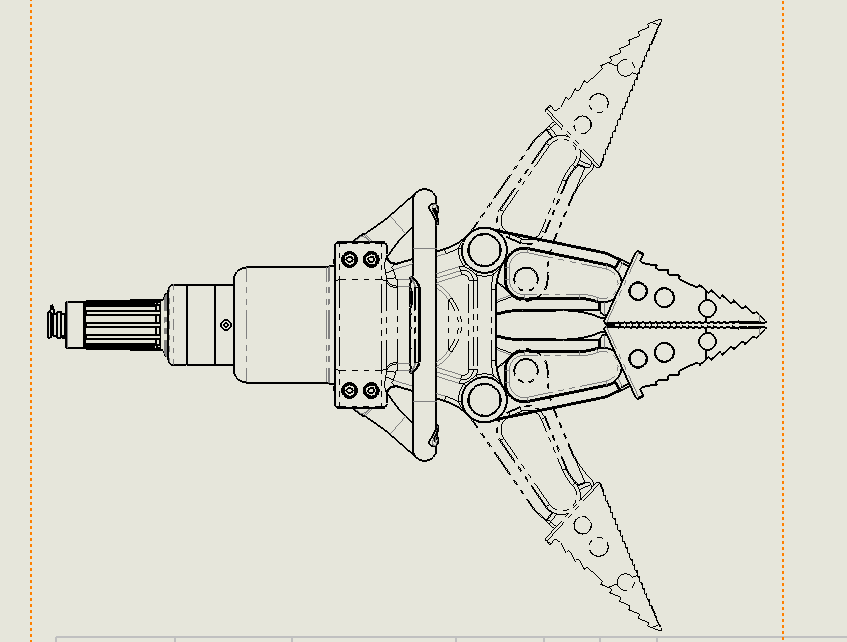

3.添加交替位置视图 l 点击“交替位置视图”功能 l 选择“新配置”选项来创建交替视图（可以重命名） l 确认后系统会自动切换到模型界面 4.调整模型状态 在模型界面中，可通过以下方式调整： 使用“移动”功能（提供多种移动方式） 使用“旋转”功能 启用“碰撞检查”等辅助选项 l 本示例选择“自由拖动”模式进行调整 l 调整完成后确认保存 5.查看效果 l 系统自动返回工程图界面 l 可观察到原视图上已叠加显示调整后的状态 6.配置管理 l 返回模型检查配置管理器 l 可见系统已自动创建新配置记录模型变更后的状态 交替位置视图主要用途：显示机械部件从开始到结束的运动轨迹，展示部件在装配过程中的不同位置，检查运动部件是否会与其他部件发生干涉，说明设备如何操作或调整。若您需要更详细的操作指南，可参考SOLIDWORKS 官方文档/ y. ^1 T! W9 ^7 l, R6 R
|
