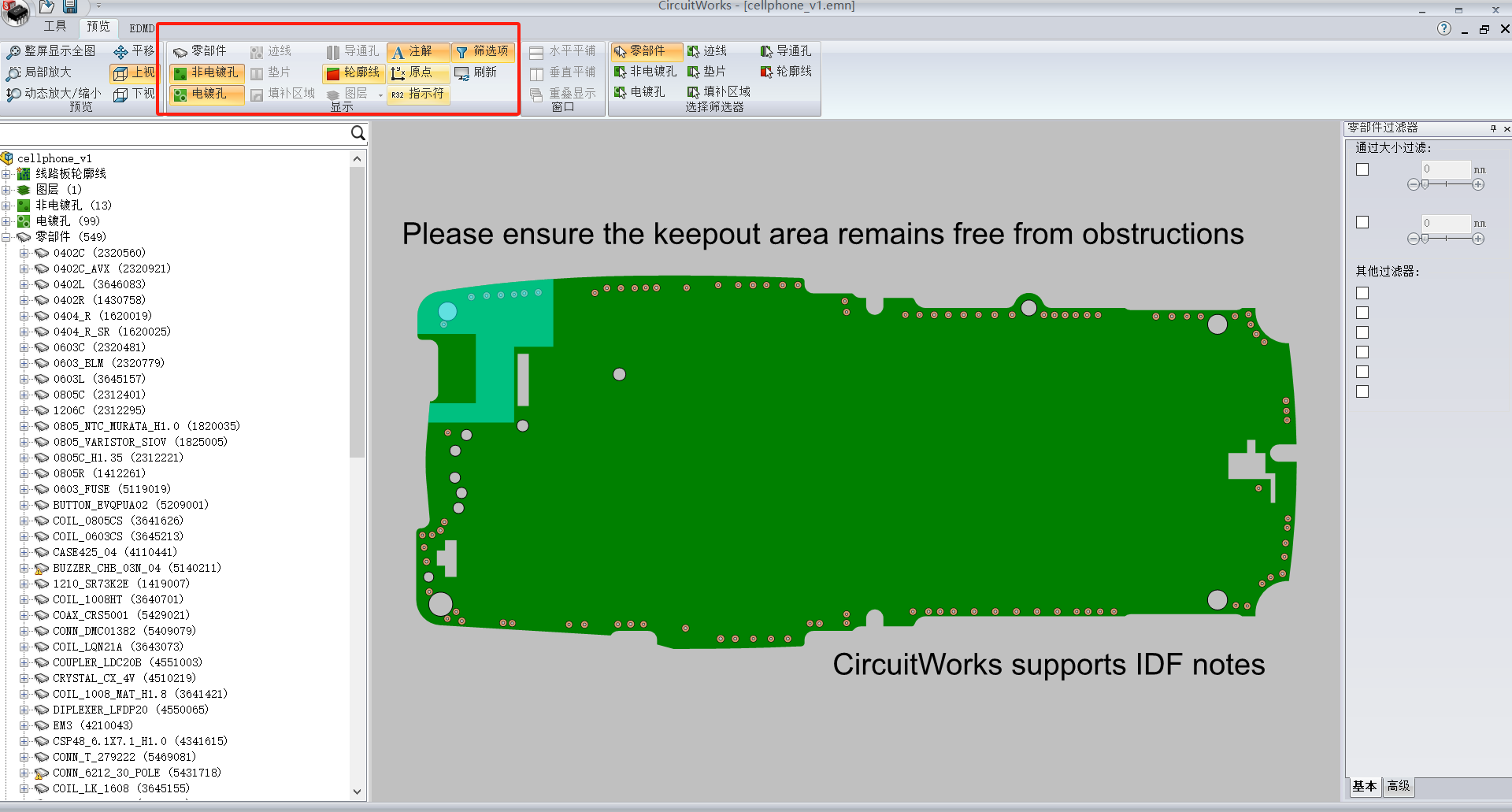

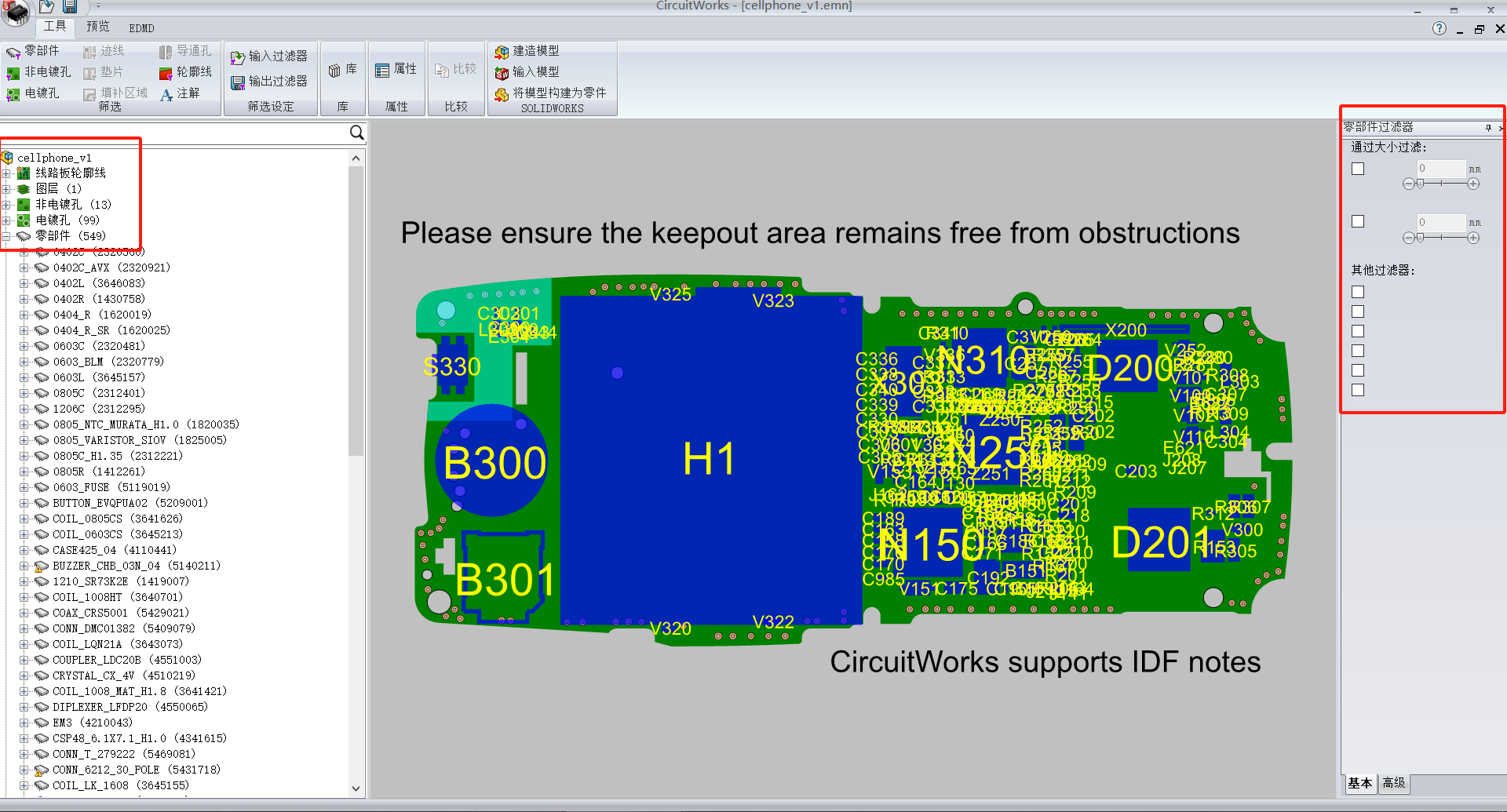

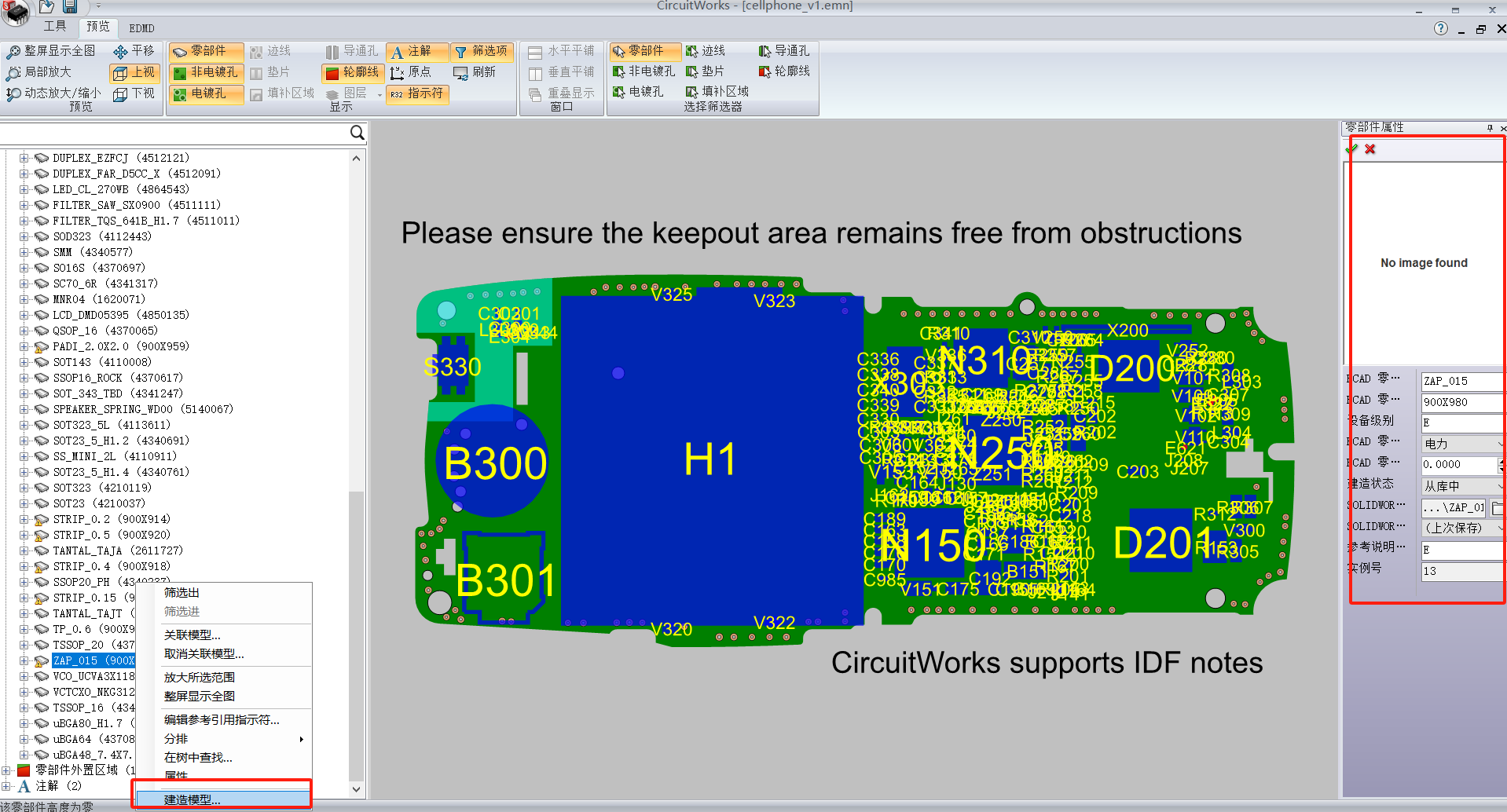

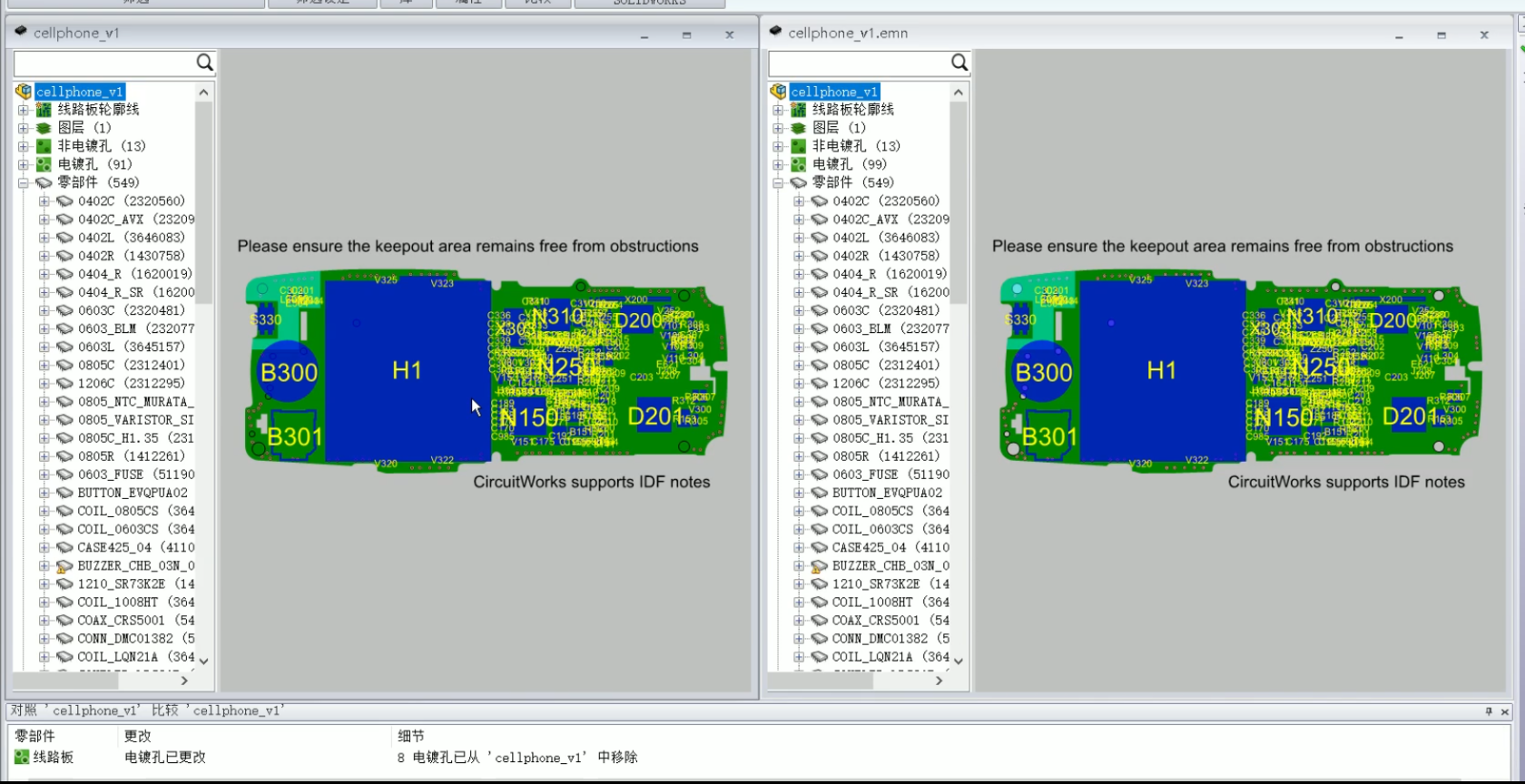

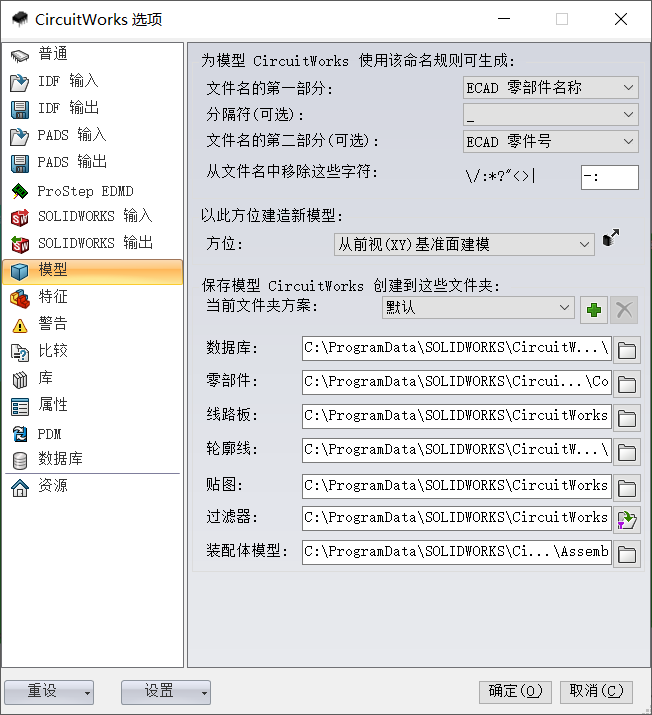

CircuitWorks是SOLIDWORKS中的一个工具，它可以在电气 CAD (ECAD) 与机械 CAD (MCAD) 设计师之间共享数据。利用 CircuitWorks，用户可以共享、比较、更新和跟踪电气设计数据，这样用户就可以更快速地解决电气-机械集成问题。机械和电气工程师可以密切合作创建复杂的设计、加快产品开发过程、节省时间和开发成本，并缩短上市时间。 当我们在SOLIDWORKS中加载circuitworks插件后，在工具中就可以直接打开ECAD文件。 circuitworks拥有独立窗口，左侧类似SW设计树，包含零部件与电镀孔等信息，通过过滤器可隐藏或显示不同尺寸的零部件与孔，通过筛选器可以分别查看并隐藏零部件与各种注解信息。 左上角可设置circuitworks选项，对输入输出、零部件库位置属性进行编辑设置。 在部件树中选择任一零部件可查看属性参数、类别、厚度等并进行修改，选择建造模型可在SOLIDWORKS中生成该零部件的实体模型，无厚度零部件会生成3D草图，在工具选项卡中选择建造模型可生成整体实体模型。 可以对生成的MCAD模型进行部分修改并反向输出为ECAD文件，通过比较功能可显示已做出的修改。 这样我们就实现了使用SOLIDWORKS CircuitWorks实现ECAD数据与MCAD模型的相互转换，更多关于SOLIDWORKS的功能模块敬请期待。 " r( X/ E+ u+ r& q& _
|
