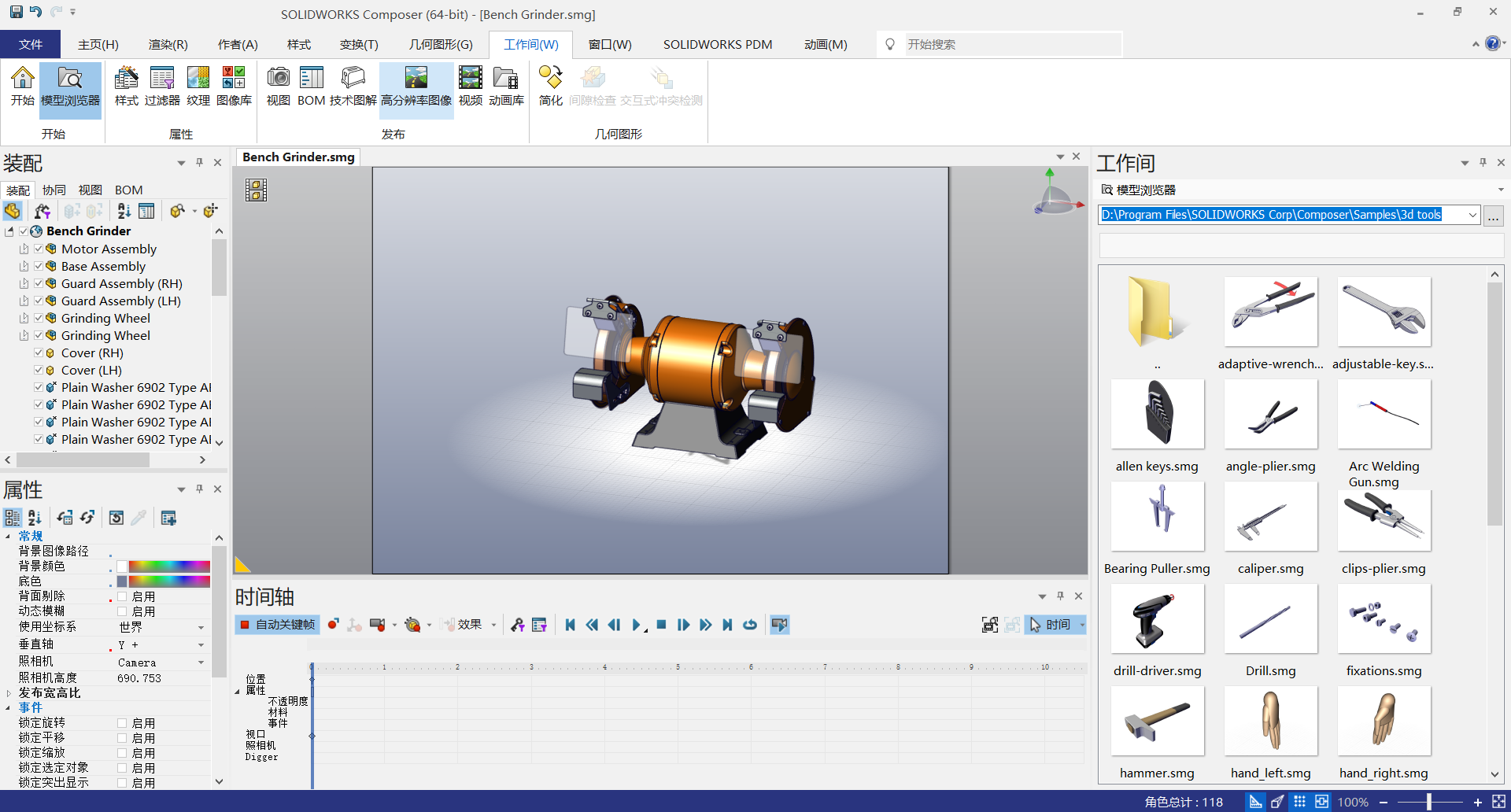

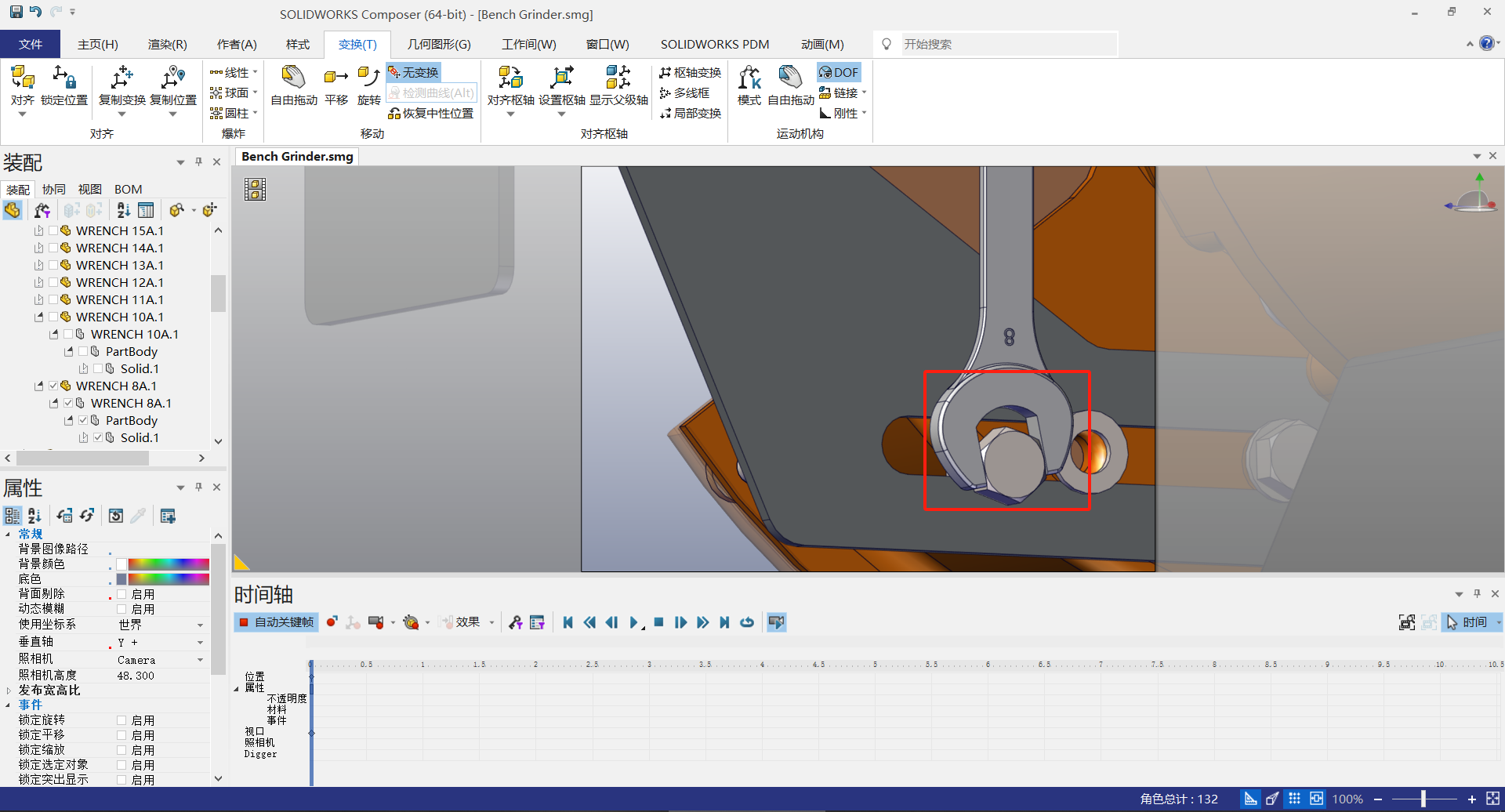

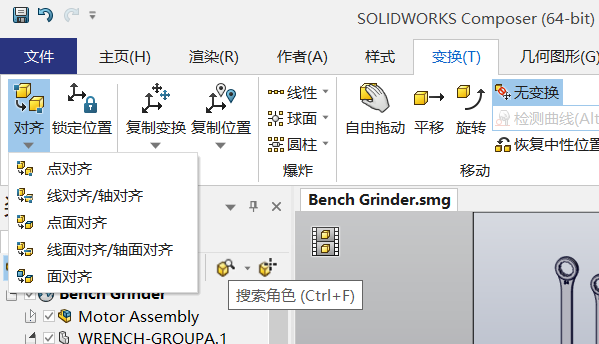

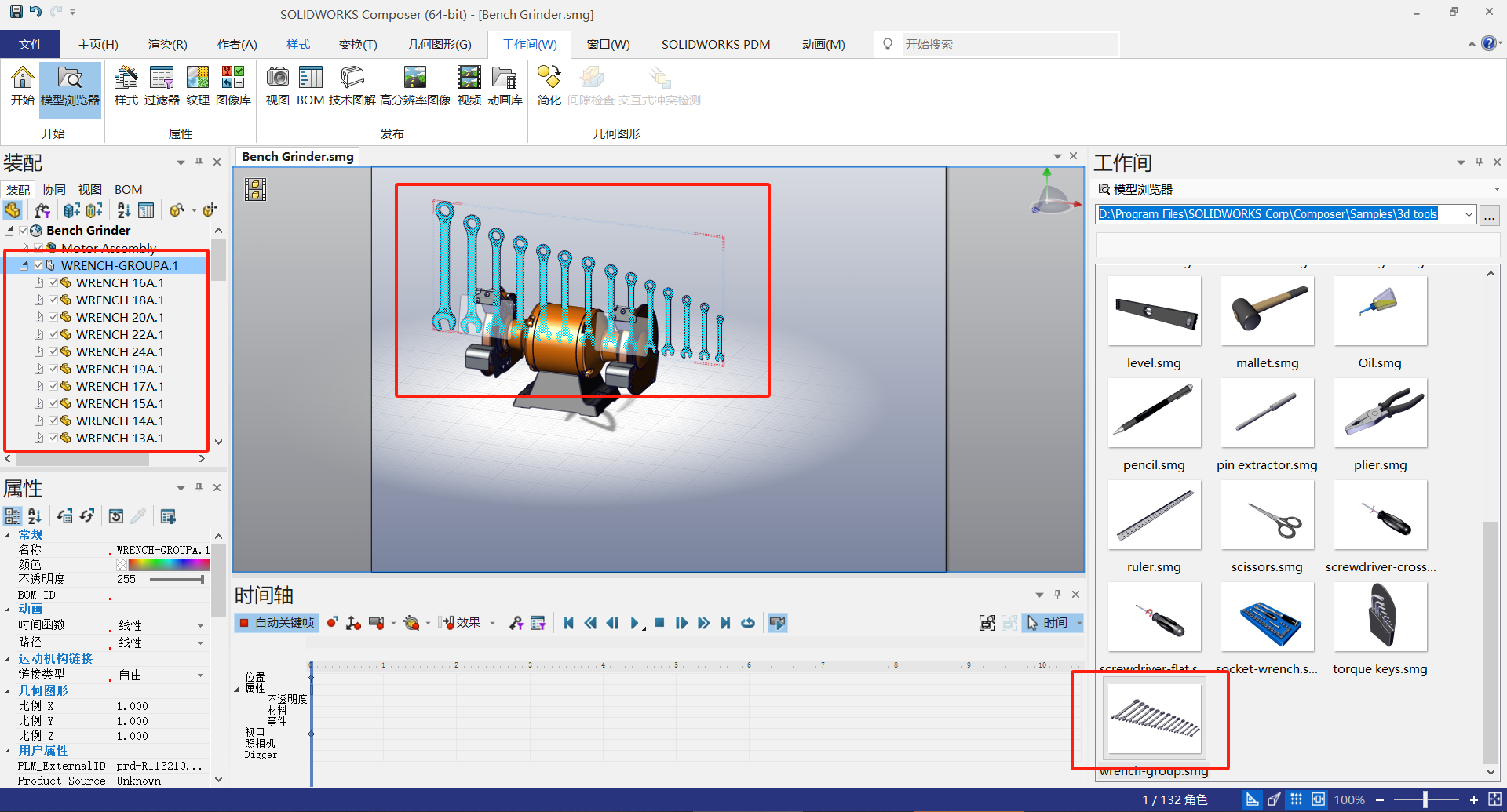

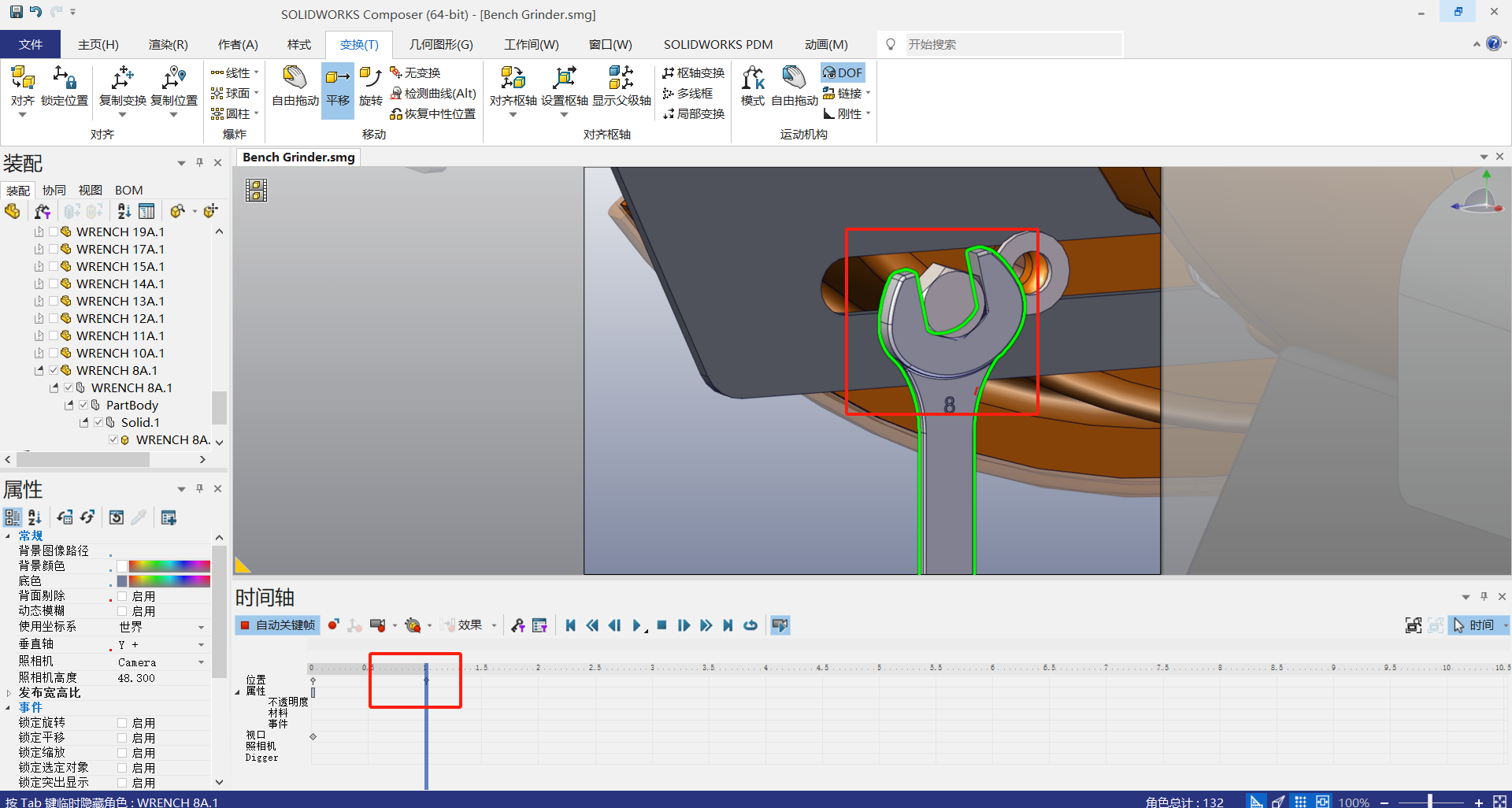

当我们使用SOLIDWORKS composer创建动画时，往往会涉及到产品的安装与拆解，现实生活中我们在拆卸组装产品的时候，我们往往需要一些工具的协助，比如扳手、螺丝刀等等，那么我们如何在虚拟动画中也将这一过程以逼真的形式展示出来呢。 首先打开SOLIDWORKS composer软件并加载模型，同时打开工作间的模型浏览器找到3D工具的存储位置，这些工具是软件自带，并以composer的默认格式smg存放在指定路径，当然我们也可以自行添加某些常用的工具到库中方便重用。 以扳手为例，将其拖入工作区域窗口中后会显示所有该工具中包含的的扳手类型，包含不同尺寸，我们可以从中选择需要的大小类型并将其余隐藏或删除。 接下来如何将扳手与螺栓接合呢？我们知道在SOLIDWORKS的装配体环境中可以通过配合进行定位，而在composer中也可以进行类似的操作，也就是对齐工具，通过对齐命令我们可以对不同实体的点线面进行对齐以调整位置，从而达成类似配合的效果。 在变换选项卡中找到对齐命令并展开。 通过面对齐将螺栓与扳手调整至所需位置。 通过枢轴对齐，即统一参考系，可以调整工具与模型的变换方向，方便如果需要制作动画时可以保持同步。先选择扳手，然后选择对齐枢轴，在选择要保持同步的螺栓，即可完成枢轴的对齐，这样后续两个会在同一局部坐标系下旋转移动。 如果需要设置拆卸动画，可以先调整时间轴位置，再对螺栓和扳手进行位置变换，即可生成扭转动画。 这样我们就完成了SOLIDWORKScomposer3D扳手工具的配置和使用，其它工具的使用方法也基本相同。更多关于SOLIDWORKS composer及其它SW产品线的功能技巧敬请期待
