SOLIDWORKS electrical如何进行模板的创建

南京东岱软件

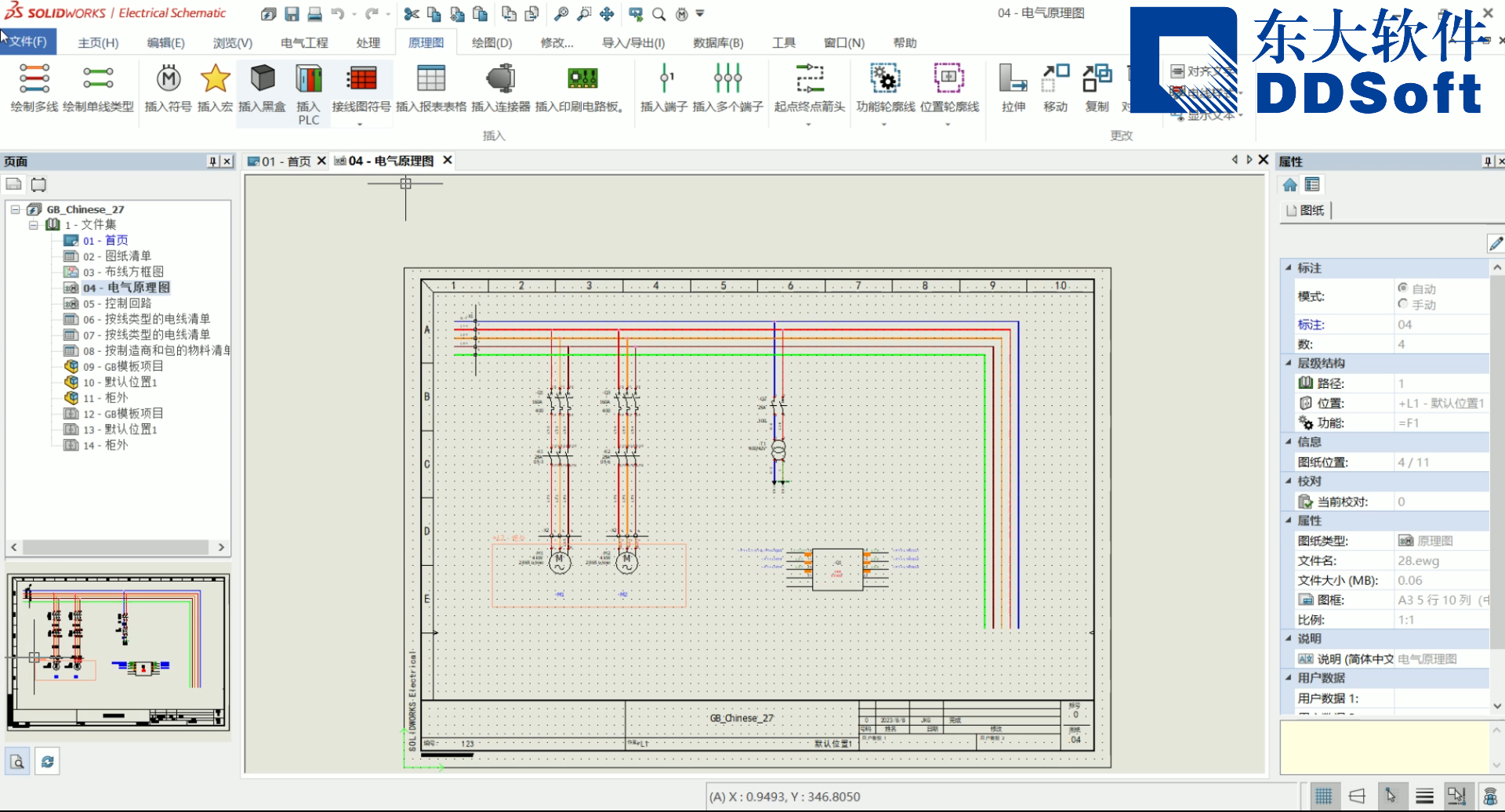

在SOLIDWORKS electrical中，电气工程模板包含可用于创建电气工程的所有元素（如图纸或配置），使用工程模板创建新电气工程时会包含工程模板中的所有内容。那么一个完整的电气项目模板该如何创建呢？今天我们来看看SOLIDWORKS electrical是如何实现的。

首先是图框，当我们打开一个完整的电气项目时，每种类型图纸都可能采用了不同图框。我们可以右击图纸然后找到图框并打开，或者在数据库中找到图框管理器并打开。

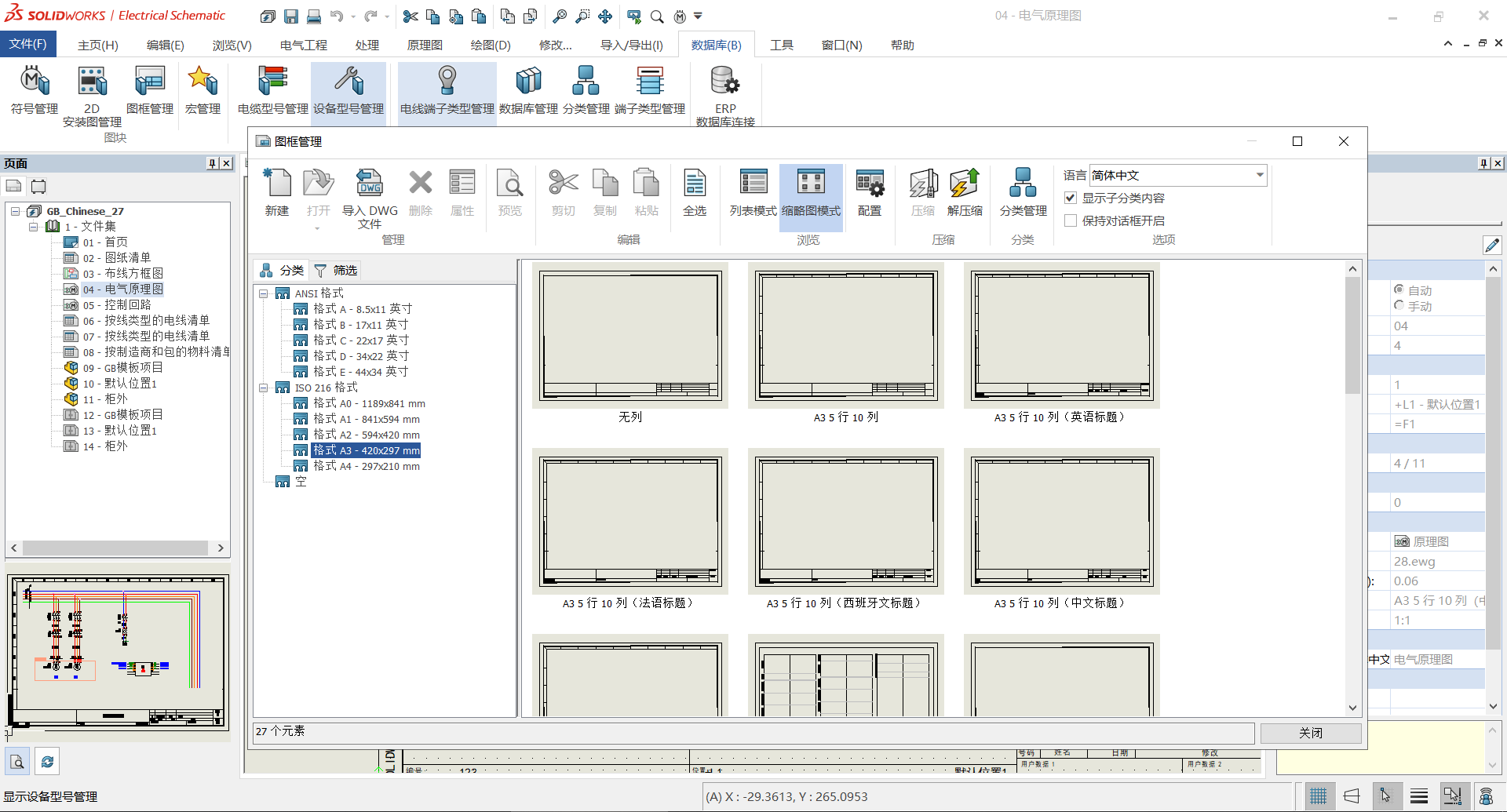

在图框管理器的不同分类中我们可以找到默认的标准图框类型，我们看到软件自带了大量图框，并将其按标准进行了分类，如果我们的需求与这些图框比较类似，可以直接使用复制粘贴、对模版进行修改来达到我们的要求。如果不能修改借用，就需要新建图框。打开现有图框或新建即可进行编辑。

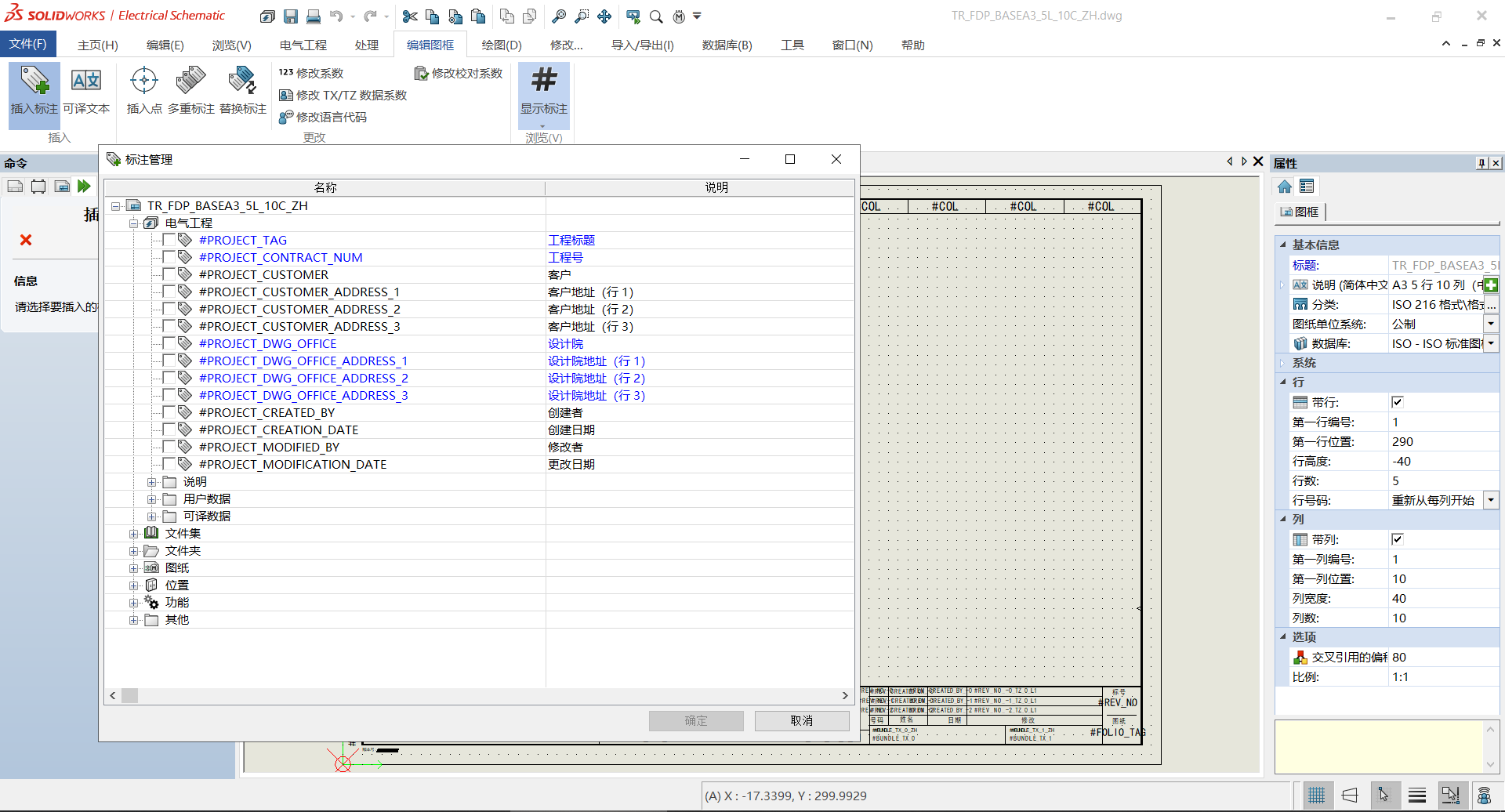

一个完整的图框由图形文本等内容加标注构成。我们可以根据自己公司需求对图框进行图形的调整，通过绘图栏的工具修改图框，包括插入文字/图片以及图形绘制等(也可以直接导入DWG格式文件)。标注信息包含了项目中我们想要展示的绝大部分信息，点击插入标注即可进行添加。

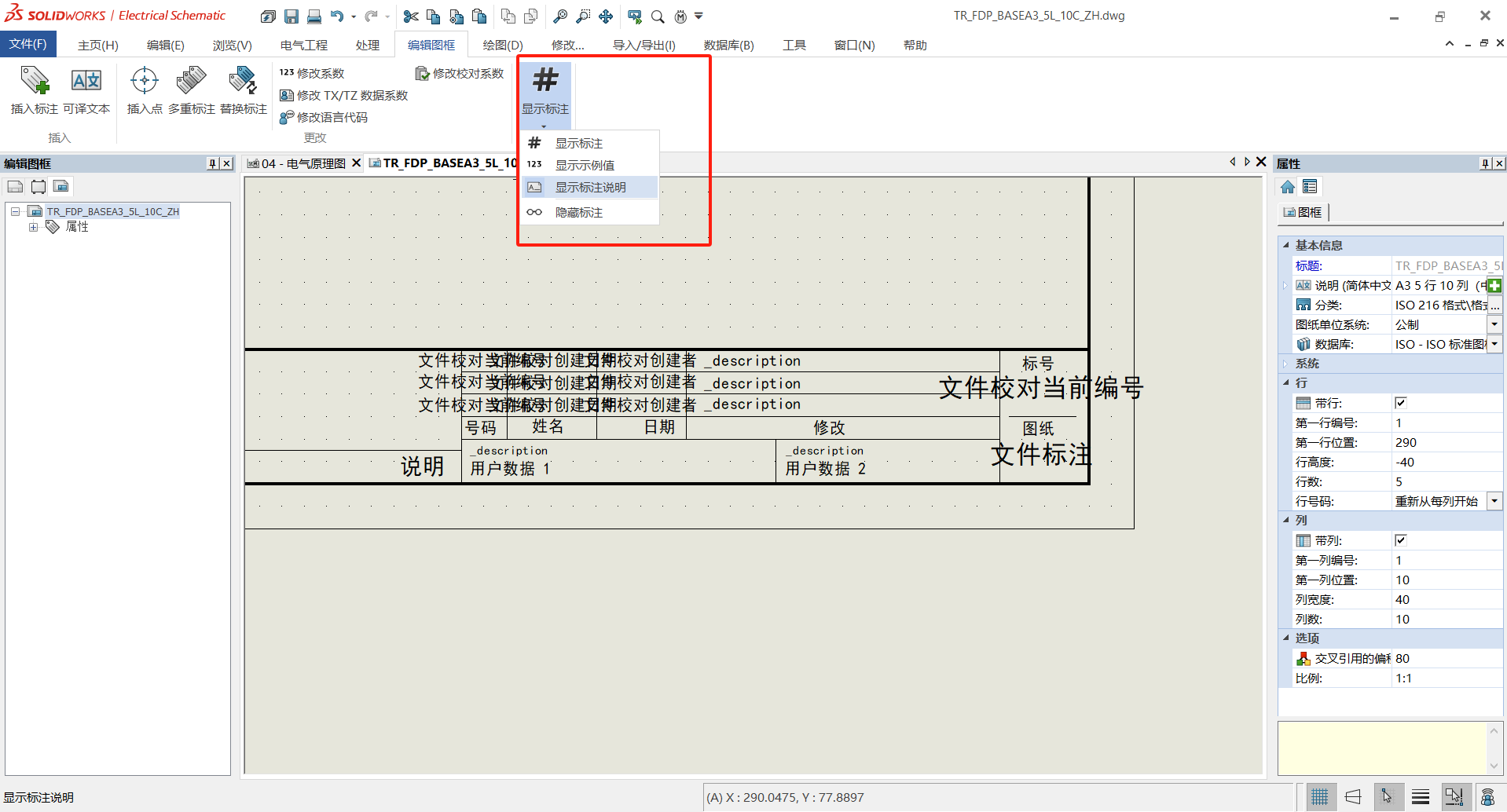

当我们对插入的标注变量不甚了解时可以切换显示模式以对标注进行说明。

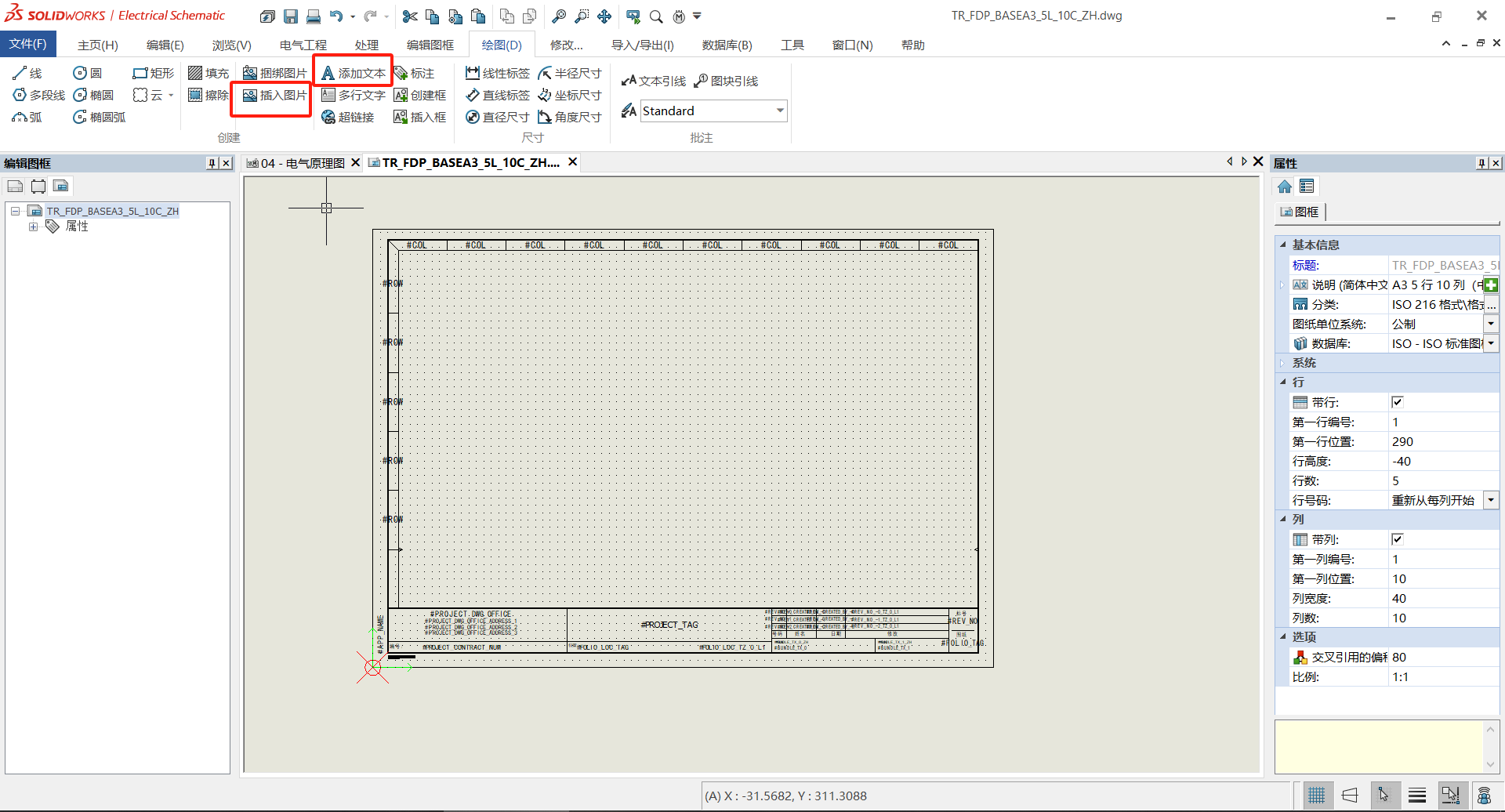

插入文本可以帮助我们进行文字内容如注释等信息的添加，插入图片可以帮助我们将产品预览图或logo加入到图纸中以进行展示。

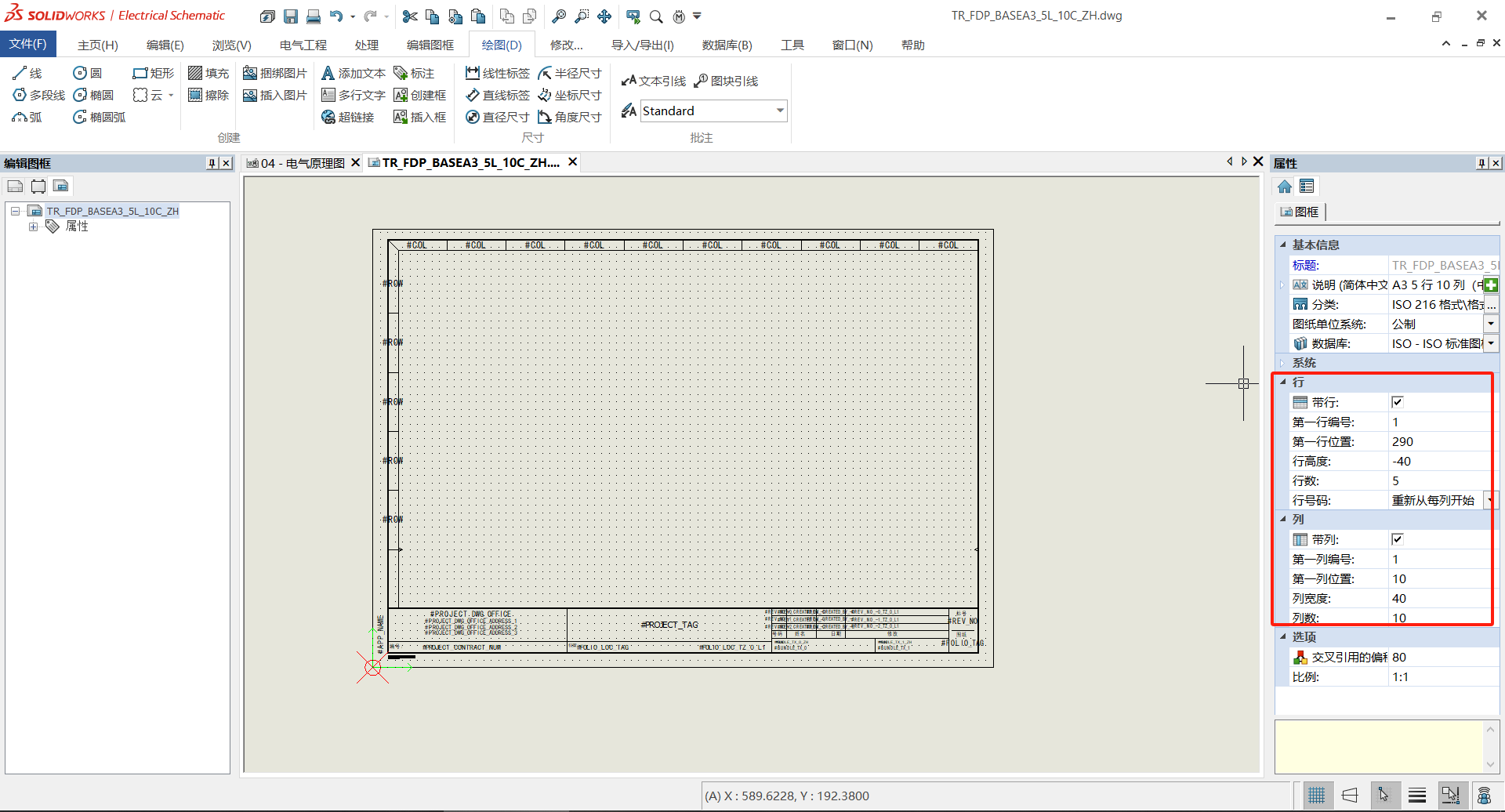

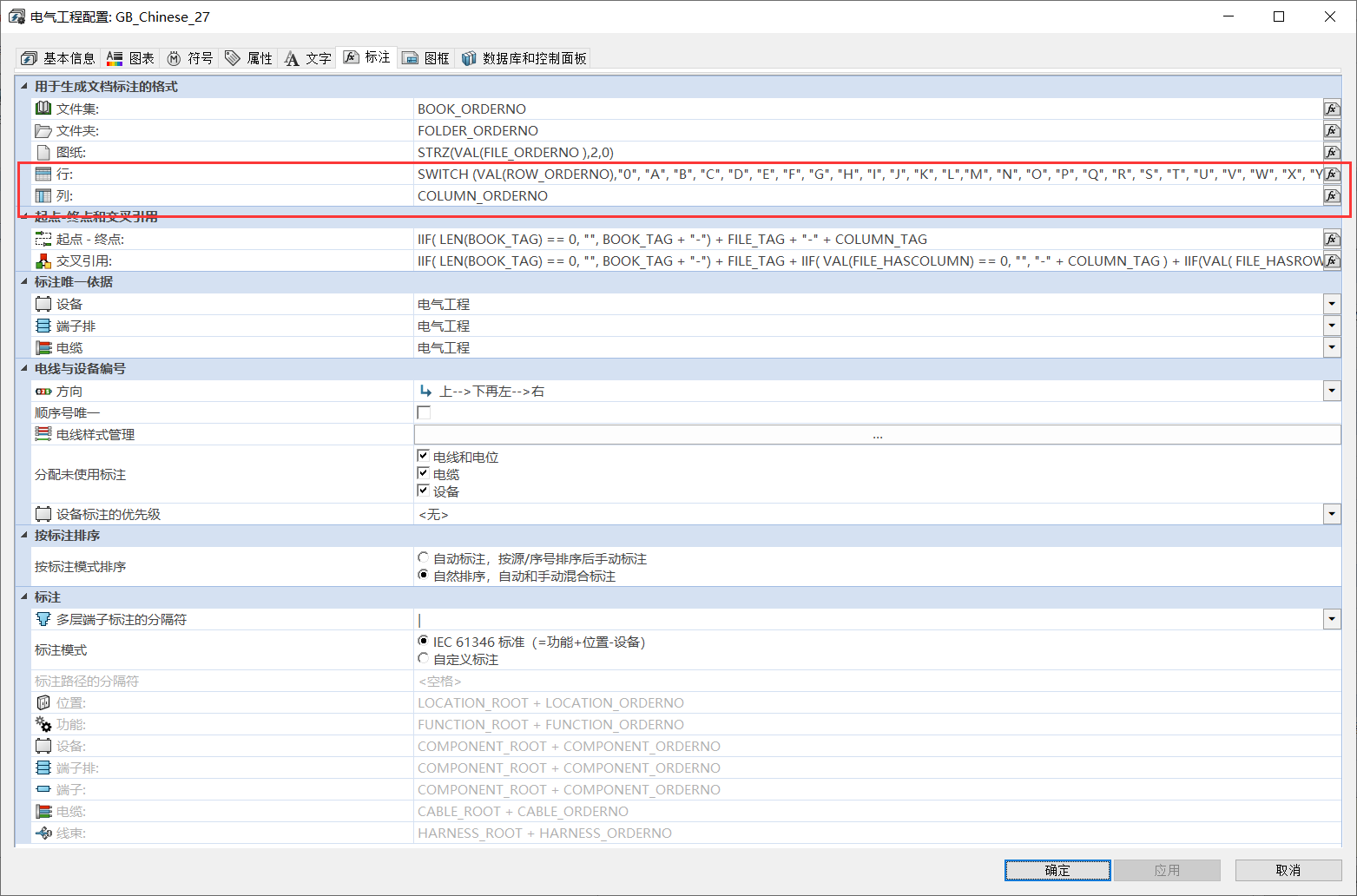

某些图框需要我们进行行列编号属性的设置，我们可以在属性中对行列的位置、高宽度、数量、号码进行设置，而编号规则我们可以在工程配置的标注选项中进行调整，通过修改函数我们可以切换英文字母、数字等其它排序方式。

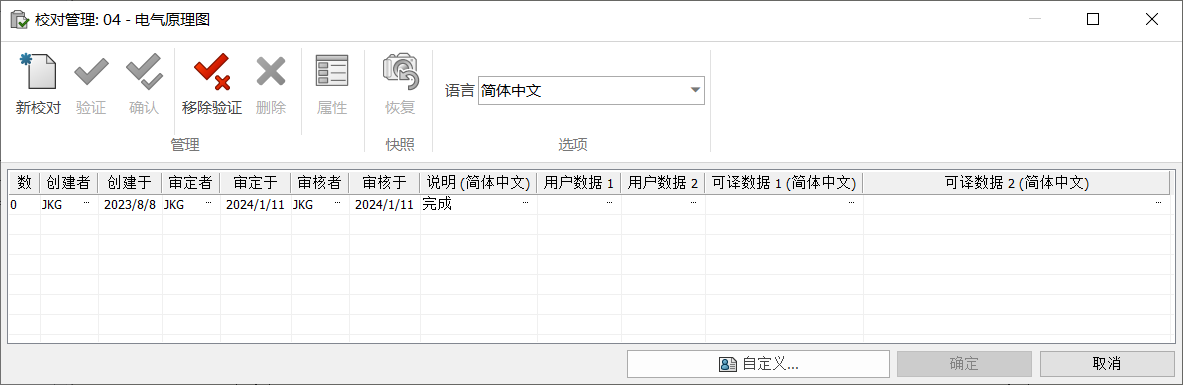

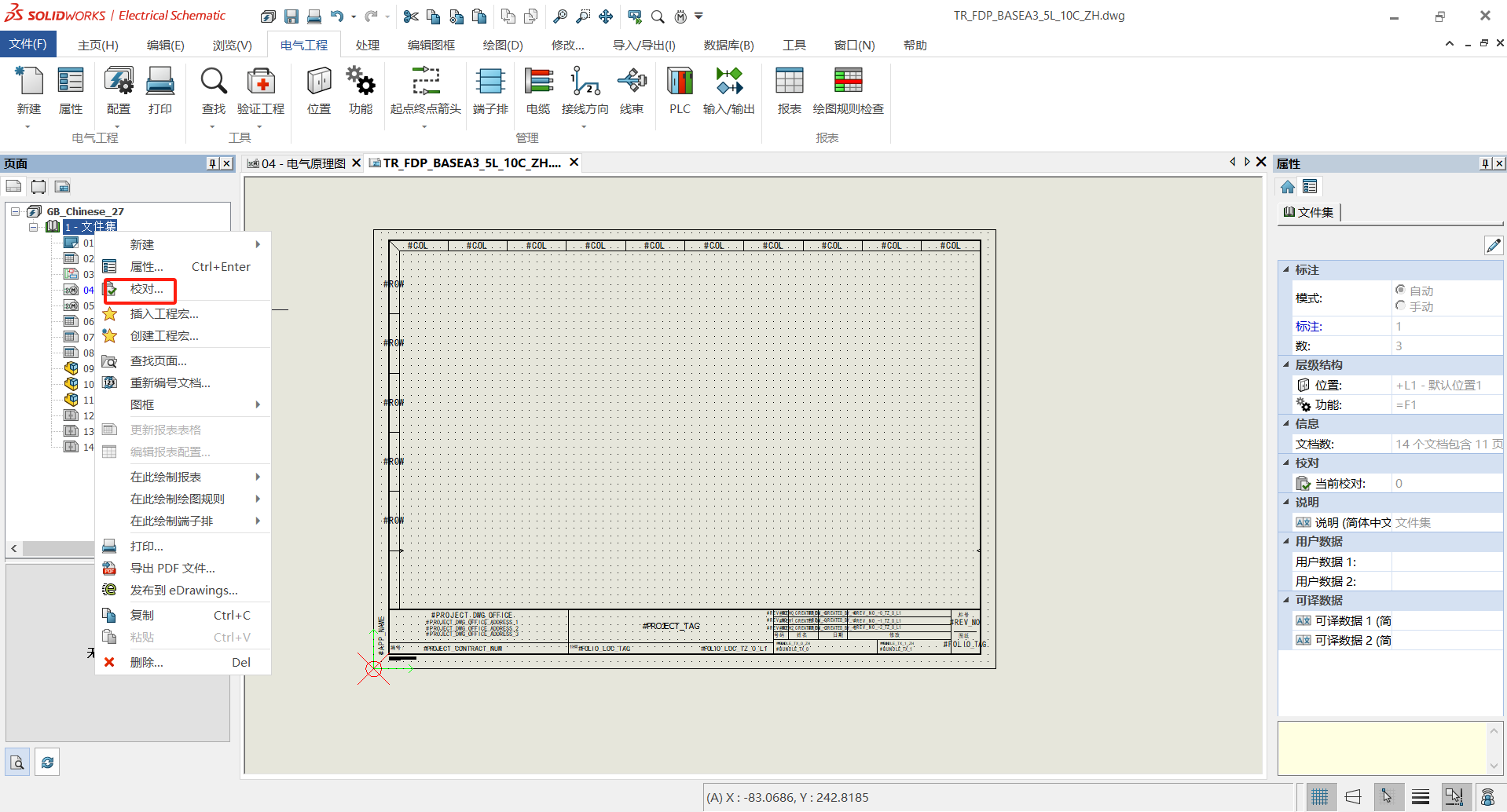

最后我们可以为文件集和图纸设定审核校对信息，但需要注意每个文件集中图纸的编号数目不能超过文件集本身，这些信息也可以通过标注变量加入到图框中。

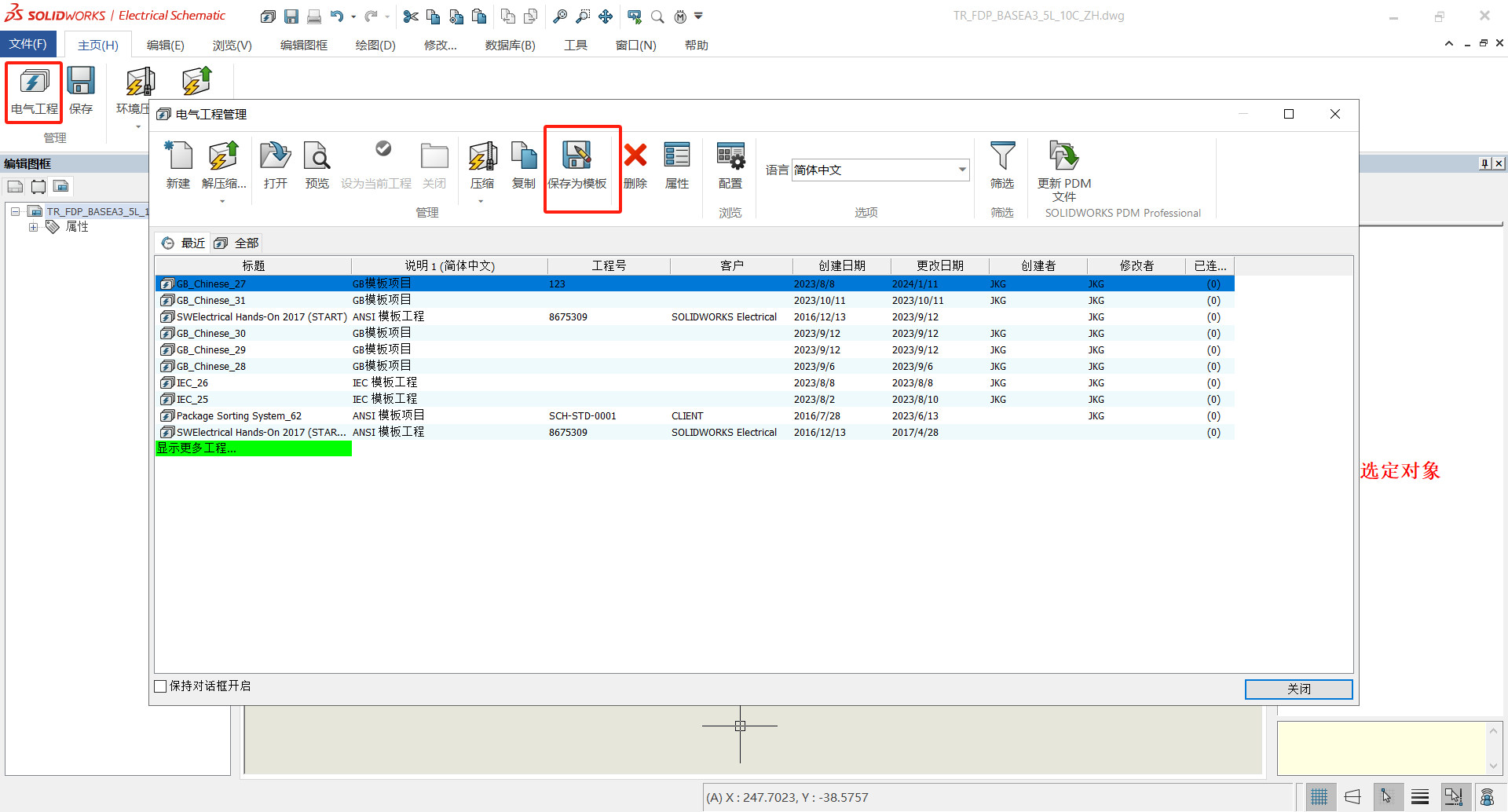

完成这些设置我们就可以在项目关闭后将其保存为电气项目模板。
