SOLIDWORKS工程图自动零件序号的极致体验

yuxitech2014

在装配体工程图中零件序号的标注要求不能漏标、要和明细表项目相对应、位置适当并且要按序排列。

# G5 [* m$ t8 }  v

这些要求看似简单，但是却需要极大的精力去完成。当然在SOLIDWORKS中这些问题都被很好的解决了，这也是本次分享的内容。

4 U9 u1 Q7 j+ X7 x, y" c+ T

自动序号标注

1) 在进行尺寸标注前，需要为对应的视图添加一张材料明细表。

! n; x. a/ c; t% K. N! f+ f- `6 Z, G( T

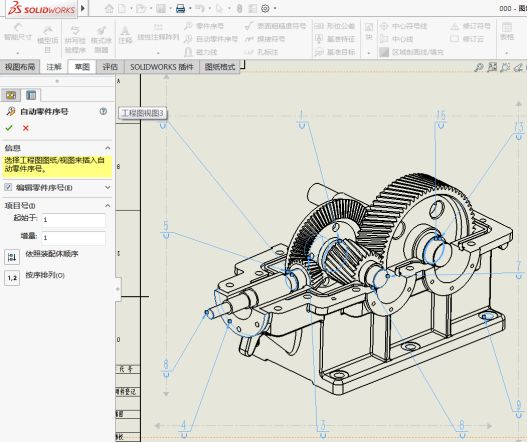

2) 选择对应的视图，在命令管理器中选择“自动零件序号”。

( E1 G/ d1 @" y1 d  k

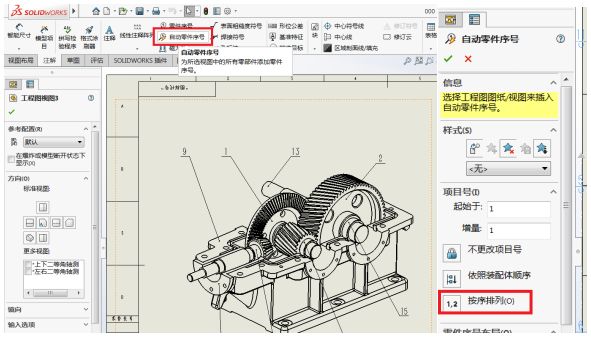

3) 在弹出的对话窗口中选择“按序排列”，可以对零件序号进行排列。

检查是否存在漏标的情况
. J* ]. }! ?+ d) p

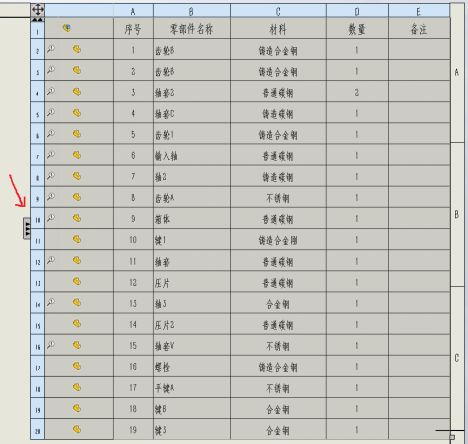

通过单击“材料明细表”左侧的箭头标志，可以查看材料明细表中是否存在未被标注的零件（个别零件在当前视图无法查看，软件便没有进行标注）。

  t" w. i  O  U: P9 }9 |* E

对已有零件序号的视图进行重新排序

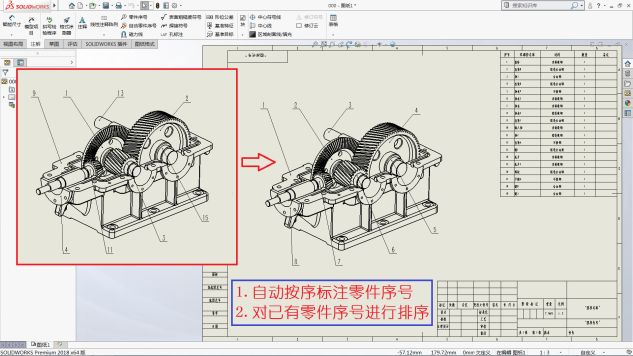

1) 常见手工标注的零件序号未按照顺序进行排列。

2) 选中对应的视图，并在命令管理器中选择注解选项卡下的自动零件序号。

( I: d3 u8 Y+ F$ m

3) 在弹出的属性对话框中选择按序排列。

$ T( v% {/ w4 \% p  _4 s0 h) l

SOLIDWORKS工程图中的自动零件序号能很好的解决零部件的排序问题。

更多请关注宇喜科技官网达索solidworks广州宇喜资讯科技有限公司 (yuxitech.com）
