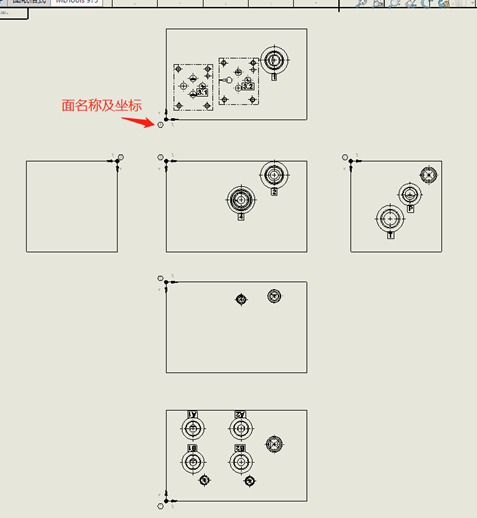

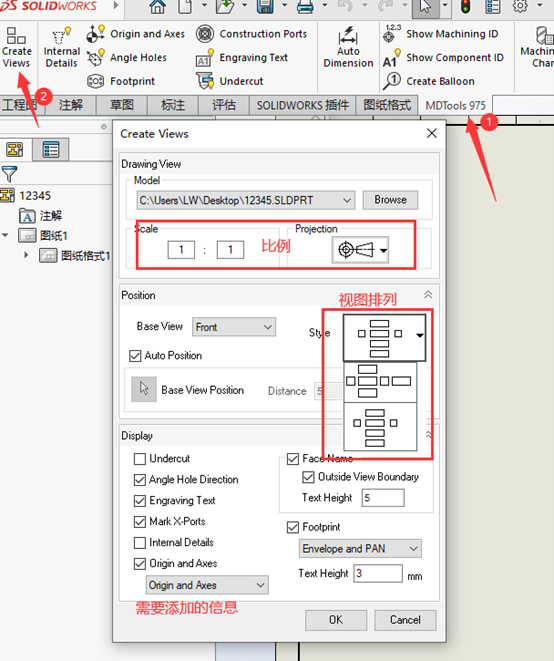

摘要：MDTools一款专业的三维阀块设计软件，这款软件对液压系统设计有非常大的帮助。 MDTools 除了有强大的阀块的设计功能、自动完成阀块的装配，同样在工程图出图的效率上也能够最大的提升我们的工作效率。 下面我们具体看一下如何完成阀块的工程图 一、在出工程图之前，我们需要先设一下加工ID以保证工程图的表单不会出现乱码。同样可以看到MDTOOLS提供了多种加工的ID的命名方式以及对加工ID的说明。 二、新建工程图，在MDTools975中，选择create views，我们可以调整视图比例，视图排列的类型以及哪些信息需要添加到视图中，选择完成之后，直接点击确定。 & _" S2 w+ M4 r: K" a% E5 K) P

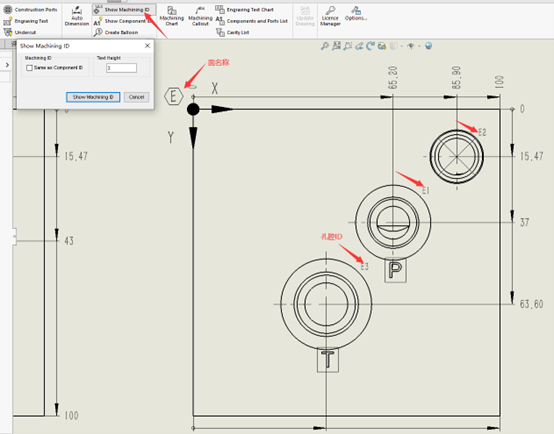

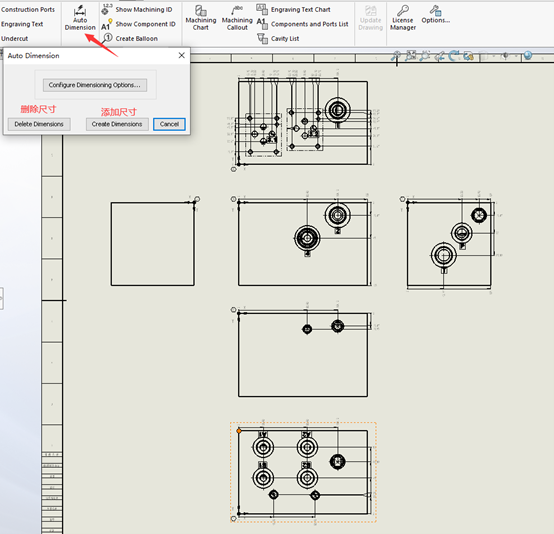

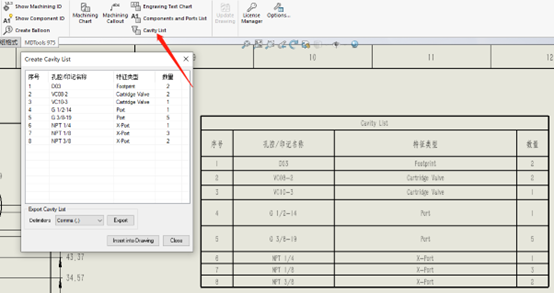

三、点击自动尺寸，MDTools会自动将尺寸分布排列在各个视图中。当然如果添加尺寸之后不需要了，同样是可以将尺寸一键删除。 四、显示加工ID,MDTOOLS调整字体的大小，并且在每一个孔腔附近显示加工ID，方便后续的孔腔查看。 五、添加加工表单，可以根据范围选择孔腔的bom清单 六、最后添加上孔腔列表 现在我们的阀块工程图就制作完成了，是不是很简单呢？ ) L, N S, V# b6 F8 P% b4 N! P4 s
|
