[推荐] CAD几何作图竞赛题(2022年6月),竞赛结果已公布

 关闭 [复制链接]
发表于 2022-6-15 10:44:31 | 显示全部楼层 |阅读模式 来自: 中国广西崇左
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 2005llnn 于 2022-6-26 22:32 编辑 $ u- p: t3 h% |2 O+ @+ A" ?9 u

+ }) [9 Z$ r4 a& o2 @. {CAD设计标志202206
% y: q4 e& Q! |4 C" a4 }
本题目由会员2005llnn提供
) Q: C8 G8 |. W5 D7 K5 Y% a2 e6 S 202206.jpg
+ S/ ?% `# S  u0 Z' E: Q9 j1 ~9 W
0 @/ f9 V. j7 P. R' [3 b' Z+ Y' [! r% L3 j7 G% J

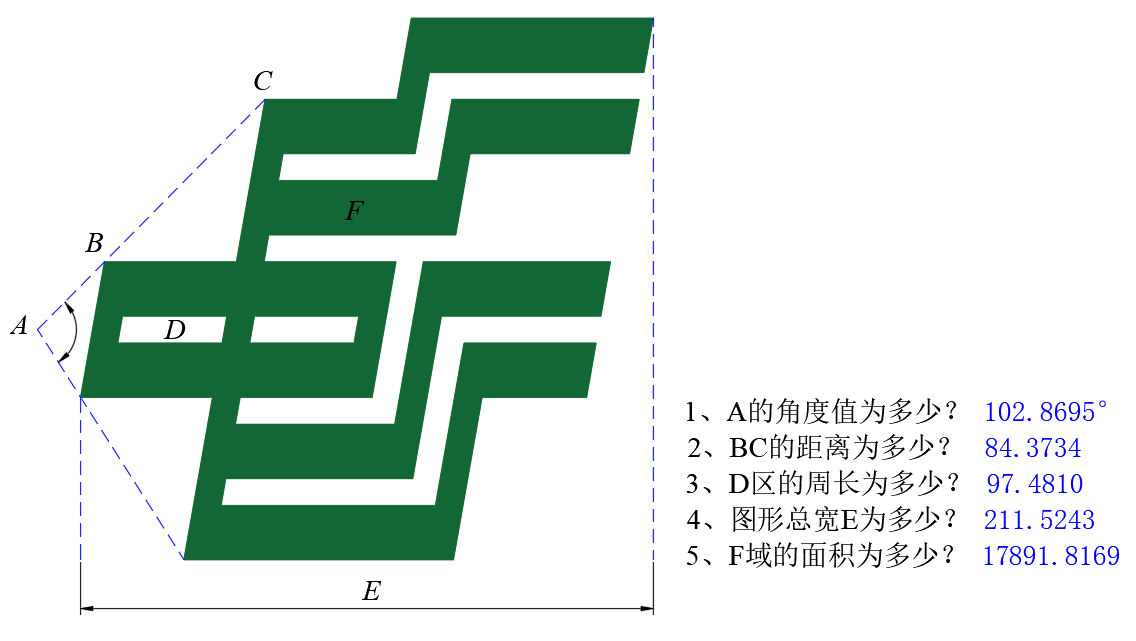

题目为:由你来出题:设计该标志CAD几何作图题,要求尺寸200,设计出该题要求的5个问题,作出dwg图,并列出标准答案数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。
0 N3 K* j! J( b8 X/ b! G
* V+ g) \2 g  b5 f) ?' U
参赛会员注意:图片及dwg格式的压缩文件以“附件”形式上传,不要点击“插入全部附件”,5 W9 \0 x& Y" q7 l. t! r( X( s
阅读权限设置为“最高权限”。$ h+ x+ `! [+ l8 ]6 Q
答题请在本主题帖内发回复帖

/ N9 ?9 L; J) d  t7 w) I
 楼主| 发表于 2022-6-15 10:45:43 | 显示全部楼层 来自: 中国广西崇左
本帖最后由 2005llnn 于 2022-6-24 09:05 编辑 * e6 J) C9 A, U4 j

1 T$ o; a$ O; R5 P2 _* Y" `, o.竞赛题目:CAD设计标志202206  r: w6 i+ |8 a+ Q- M
由你来出题:设计该标志CAD几何作图题,要求尺寸200,设计出该题要求的5个问题,作出dwg图,并列出标准答案数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。. [, C* w6 G2 S1 m( u( i6 p
! W, {/ j7 Q8 b- u" _
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。! m1 k! d7 z2 K5 Q' t

' u& y2 k8 C1 x. {
.竞赛要求& [4 L5 f) @3 @- A
会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、CAXA或其他CAD软件,0 ?) F0 y4 I7 j' C" K
在规定时间内将作出的图形截图为jpg附件或压缩包在本主题下跟帖发表并提供dwg附件
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
' A  z5 r2 A$ I% c$ g! F
禁止会员利用马甲一起参赛,发现将严惩。# b( b  Q, j: I5 O
! |7 `% u4 u4 n; ?. ^6 {8 }# S
.竞赛时间
* c* }) z5 d" ]1 \2 X" _
2022615日至2022622日。

. Q6 f2 P4 d- t+ G) P
.评选时间及方法
( e0 d' r) [$ y
2022623-2022625日,由三维网技术论坛CAD版块0 B3 `8 v( N2 j& h* X* U9 @3 @
版主为评委,内部评选出各奖项。
$ O# j; D6 V& ]1 |( p
1 |. S1 c9 L8 g
.奖励1 e0 }; W0 e6 h, v
1、一等奖:1名,奖励100元以实物奖励上一期中一等奖的会员不能够连续获一等奖;如果抽中一等奖,只能够改获2等奖。
$ E) C$ L6 I+ r. m8 f& J
2、二等奖:2名,各奖励50个大师币" \; v& _: k& {1 ~2 O( r3 _
3、作图基本符合要求者先各奖励20个三维币;; R% `7 H% E! [7 ?8 h
4、根据竞赛实际情况会对奖励规则进行适当修改。
( I) F& h) _' \; S/ |

0 o1 A8 o7 L  T7 A' M6 v8 a2 U
.其它9 c- y2 X$ n' u
竞赛结束后在本帖发回复帖进行点评和讨论。! t! `' a# I' L; ?2 P9 K

# q) h: }# U' x) h9 ~. i. @
.抽奖规则
8 O) @9 z8 w1 N( |% w1 v4 m5 Z  r
每期竞赛由本版区版主评出10名或10名以内优秀者参与抽奖,优秀者按发帖顺序进行从1开始顺序编号,
本期中奖号码按626日星期日开出的七星彩号码确定中奖者,七星彩左端第1位2位3位(各位不同号)为中奖号码,
如果第1位号码没有符合中奖要求,就七星彩号码第2位替代,以此类推。
如果本期七星彩号码不能够确定出全部中奖者,未确定的中奖者可通过下一期的七星彩号码继续确定。
1位获奖者可得到100元以内实物奖励。第2位及第3者可各得到50个大师币
上一期中一等奖的会员不能够连续获一等奖;如果抽中一等奖,只能够改获2等奖。一等奖由后一位中奖号所得。
例如七星彩开奖号码为7665432。则7为第1位中奖号码,6为第2位中奖号码53位中奖号码
如果一等奖中奖者在下一期竞赛开始前还没有办理领奖事宜,按弃奖处理。

) I' w$ Q, [2 s
竞赛已结束,等待抽奖。
楼层
用户名
抽奖号
备注
3gerald_lee1尺寸标注全面
4TKG-092尺寸标注不全
5
wupeiqi
3
尺寸标注不全
6
搜一搜
4
尺寸选择不规律
7
gongwen0519
5
尺寸标注不全
8
zhangwp
6
尺寸标注全面
9
fangda1963
只有图形,没有其他
% N& J% v9 p( @
发表于 2022-6-15 17:19:39 | 显示全部楼层 来自: 中国天津
本帖最后由 2005llnn 于 2022-6-23 22:08 编辑
! u4 s) l, X9 b! J5 ]* ]4 ?. B2 W2 f1 m; x

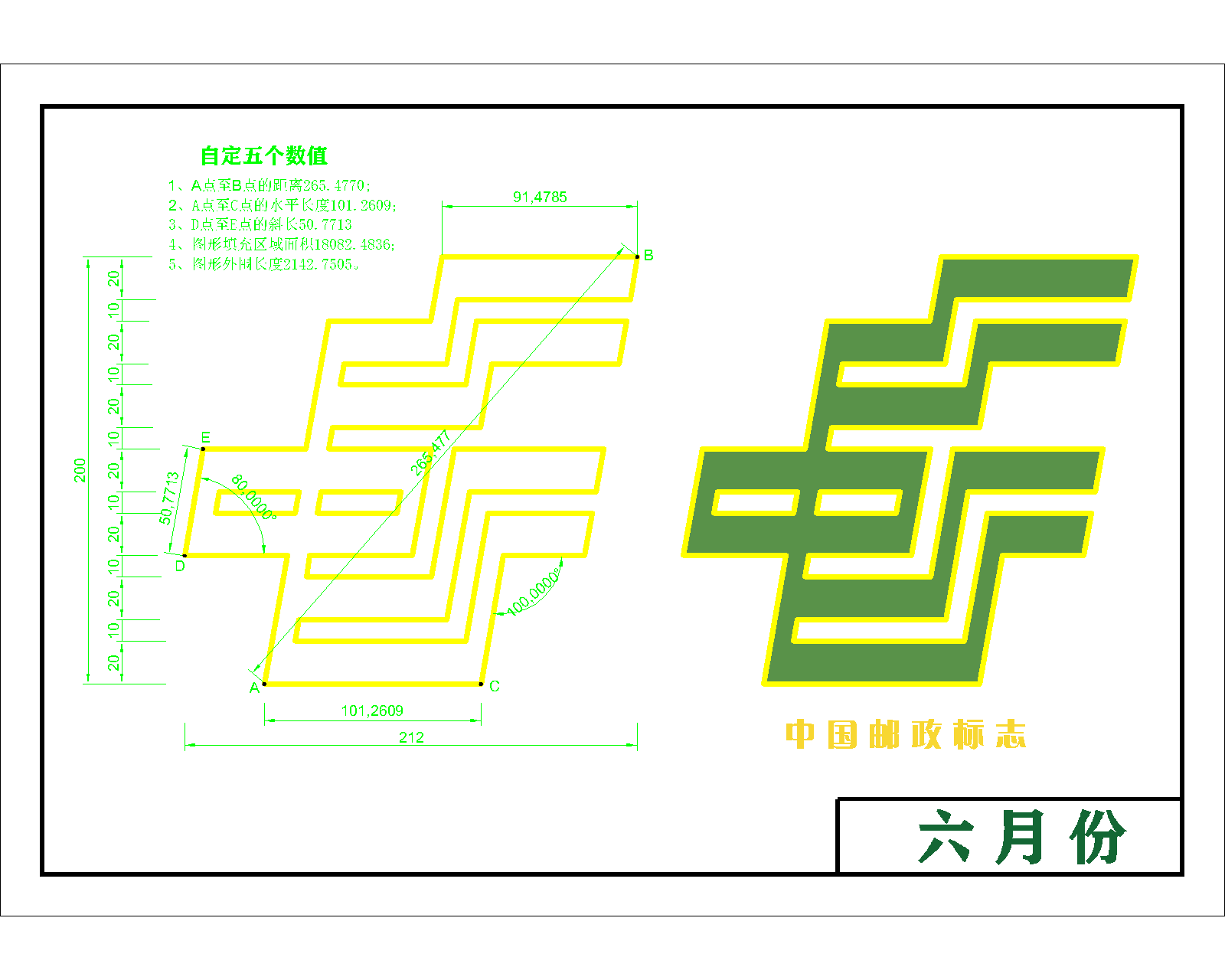

交本月作业。 2022.06.JPG 2022.06.rar (40.15 KB, 下载次数: 6)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-17 12:35:22 | 显示全部楼层 来自: 中国湖南
本帖最后由 2005llnn 于 2022-6-23 22:15 编辑
( N7 s- A' y- c  M1 Y5 q7 c% `+ G; {2 A* R3 Y/ k' g1 o0 J* M3 i

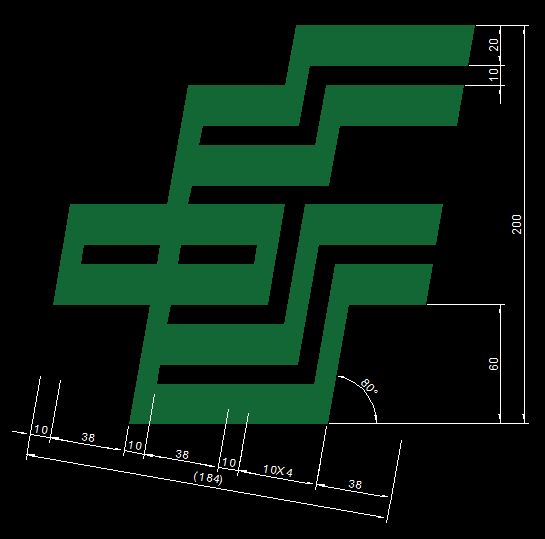

2022.06  参与不易。9 V4 c4 M* r: g/ U
中国邮政.zip (384.28 KB, 下载次数: 7)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-17 13:24:38 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 2005llnn 于 2022-6-23 22:21 编辑
4 A& Q! V  p% w9 v! y6 ^9 k4 T4 m5 M1 G2 J9 K' S! y5 P8 N
参与练习。
% G* B8 e0 G3 |2 x0 m5 ]6 X7 k8 K; S. G; `" A; [8 U3 ?2 M* [
6Yue.rar (66.89 KB, 下载次数: 4)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-18 13:16:05 | 显示全部楼层 来自: 中国浙江台州
本帖最后由 2005llnn 于 2022-6-23 22:25 编辑 : @6 U7 ?; K% Y/ w* Y4 ?5 j) p1 R
7 Z% u; Y$ L3 ~6 I1 @0 R3 s
参与练习: }' x; [& N, c# c7 K

* J0 o6 x4 u! o) V0 ^" j 2022-06练习.zip (140.34 KB, 下载次数: 14)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-19 11:56:13 | 显示全部楼层 来自: 中国湖南
本帖最后由 2005llnn 于 2022-6-23 23:07 编辑 ' C# G& C0 {! E3 o
/ ]) S0 {$ p! g& I* w8 h1 g1 R
6月份练习:9 S' x+ ~8 b* i) b4 ]7 q# @4 X7 B
2022-06da.gif 中国邮政Logo.rar (547.74 KB, 下载次数: 39)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-21 14:51:41 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 2005llnn 于 2022-6-23 22:32 编辑 7 x; y- Y# K. o2 D
6 f! ^9 p6 ?  R6 L- K
积极参与六月份练习。
4 Y6 u: ]: o, J$ y; k 2022.6作业.rar (250.33 KB, 下载次数: 14)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

发表于 2022-6-22 18:04:52 | 显示全部楼层 来自: 中国辽宁丹东
本帖最后由 2005llnn 于 2022-6-23 22:39 编辑 8 Q7 R/ E; G! @' a- d% {- `2 j( N

# K9 u4 o: {, U$ ?& ?" @参与练习! p$ ~8 D& I2 h" _

8 ^0 B: c. x6 P7 R2 C9 H 中国邮政图标.rar (29.6 KB, 下载次数: 10)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

 楼主| 发表于 2022-6-26 22:26:29 | 显示全部楼层 来自: 中国广西南宁

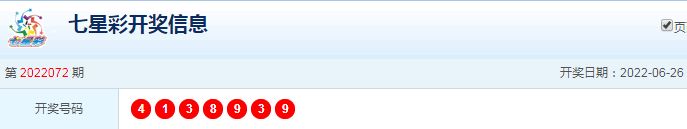

6月26日星期日开出的七星彩号码为4138939,第一位的号码4为一等奖中奖号码。第二位的号码1及第三位的号码3为二等奖中奖号码。
% D7 P+ _* k& k4 H& J0 [2 e恭喜会员搜一搜获得一等奖,可得到100元以内实物奖励。
+ E5 G5 f3 }: N! i. \. b# @
恭喜会员gerald_lee及wupeiqi获得二等奖。可各得到50个大师币
* a7 N* q& r" c请会员搜一搜通过本论坛短消息联系版主2005llnn办理领奖。
+ R/ \2 l- d, a, U9 a6 B6 r
$ }+ W! @3 L( s3 I. o9 r 0626.jpg
+ i# y5 s/ I2 ^
( i# C- ]4 e4 v, U* u/ k
1 Q! s$ q9 V2 U& k* o7 m# Y+ K4 R: W/ Z/ P5 \

; ^2 E9 t7 a( c0 |/ C: o! C
发表于 2022-7-9 13:12:06 | 显示全部楼层 来自: LAN
货已收到,感谢版主,感谢三维网!$ O0 [! p$ t) E, V2 A
