DriveWorks Solo使用技巧(一)
& F9 Q6 ~- A" C+ [0 `! w2 h前言3 d8 `% T5 Z- }$ M
DriveWorks Solo是一个重要的辅助质量管理工具,它可以基于知识工程进行设计,自动完成零件、装配体、工程图的设计,以保证最后设计的准确性。DriveWorks Solo可以使SolidWorks的用户将重复性的设计任务自动化,从而节省宝贵的时间,进行高附加值的设计。
% v, a1 ]$ l2 C6 r# oDriveWorks Solo是一个设计自动化工具,能够自动生成零件、装配体和工程图,尤其对变形产品更为有效。更可实现对最佳设计方法的记录,实现设计的知识管理。
1 V8 w+ z* U4 e4 S: I7 QDriveWorks Solo使用

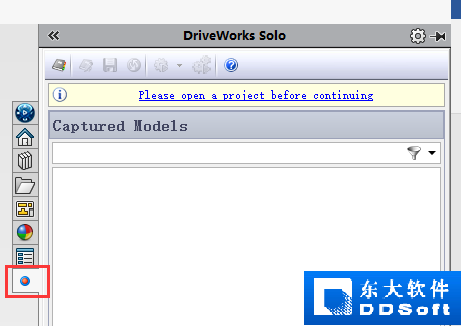

- e. z! ^0 ]9 D$ cDriveWorks Solo在SolidWorks任务窗格中自己的选项卡上。 要打开DriveWorks Solo,请启用并展开任务窗格,从SolidWorks的“工具”菜单中选择DriveWorks Solo。8 M: E4 K( E* n+ i6 z1 t
1.png 4 {  S& }( h" O! B$ b2 G! T0 X/ H
现在,我们需要创建一个项目来存储自动化信息。

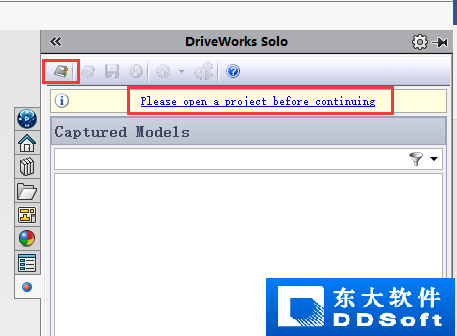

5 |6 I- C) N& n& z/ Q5 U" B# }/ ]1、点击下列图片红框内的内容,新建一个项目。
  ^$ Y! C% _. i  o: w 2.png
6 x  s$ T* f' K; K# Z•空项目:这将创建一个空项目,您可以将自己的模型添加到其中。 0 \" T  D; x8 K
•从DriveWorksXpress导入:如果您已经在DriveWorksXpress中捕获了模型,则可以将其导入到DriveWorks Solo中。3 V1 C1 g. n) g! o* G) a8 r
•使用模板:DriveWorks Solo附带内置模板。 这些对于了解DriveWorks Solo和调查完成的项目非常有用。

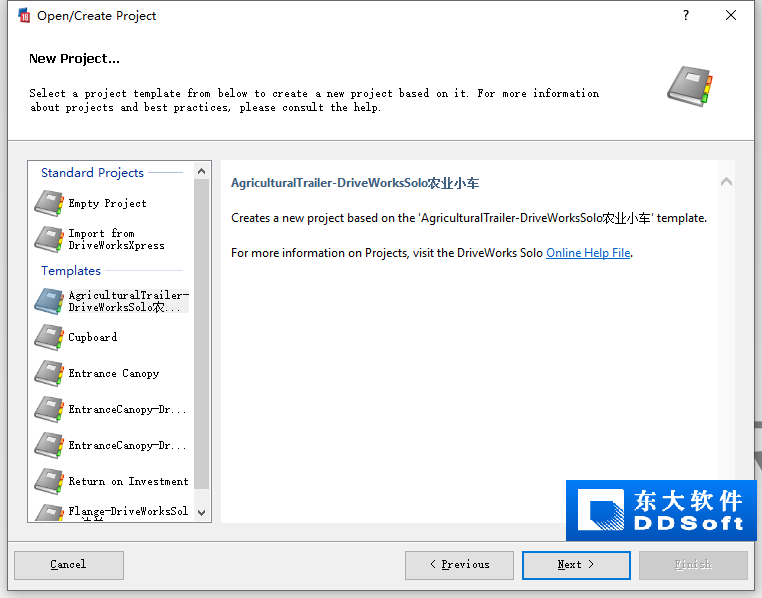

( v! c9 n9 U5 J; y' v& ^ 3.png * `! Y& e5 y, l% w, J. S( Q
现在,我们将创建一个空项目
4 v3 f0 n# d, }: k" }9 `3.从列表中选择清空项目。 / S4 G* Z+ ^" I

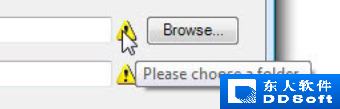

4.单击浏览为您的项目选择一个位置。
: e: g7 ]. d- q5.浏览到要存储项目的位置。
, b# u6 y- t7 |5 J  J6.单击完成,在选定的位置创建DriveWorks Solo项目。
; B- M6 @& Z+ r! u2 \9 D- t 4.png * O- ?0 I, u8 y% T6 h$ X; ]
如果没有在SolidWorks中打开任何模型,则点击帮助链接将要求我们:0 l5 s- V! V: L0 P$ S
打开模型以捕获它2 c7 A* ?8 s) ]9 y4 U

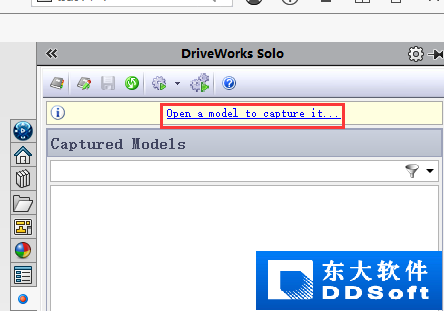

7.单击链接,然后浏览您要自动化的SolidWorks零件或装配体。
. s( N& y4 e1 K8 k. T+ E  d% S$ A 5.png ; T  h6 W1 @) _, V7 M1 j9 H

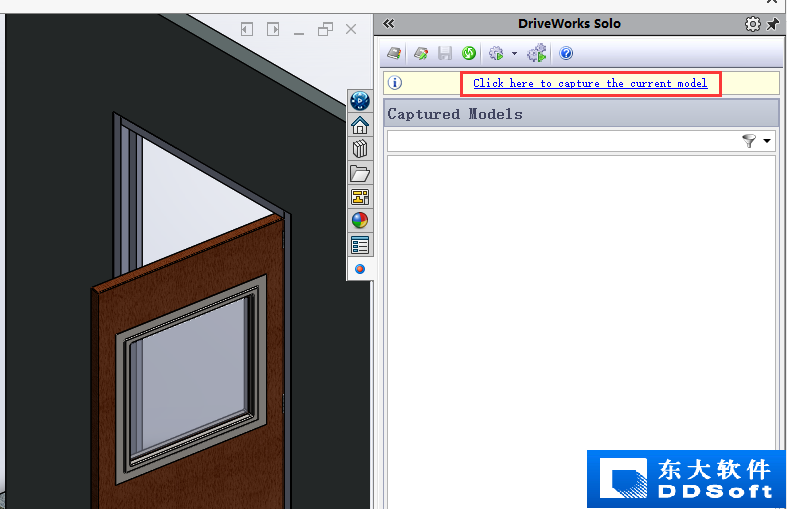

2 {; V+ ~5 b7 s* U* ]2 O8 _8..单击链接以捕获当前模型及捕获的装配体结构

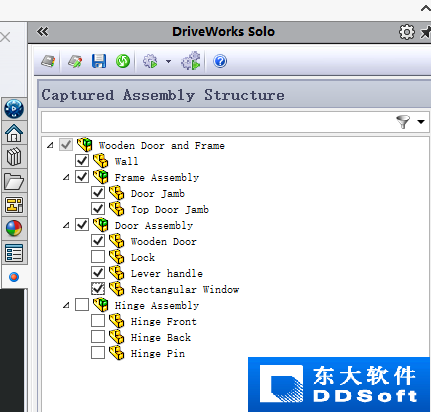

3 R1 r) {& y' b6 M2 P& }捕获后,任务窗格将在Capture Explorer中显示用于捕获模型信息的所有选项。
7 n% N" {& g9 D, }1 K" a2 g' d, p4 \ 7.png 3 T+ _6 v- j4 X4 h) x9 o& b
DriveWorks Solo可以实现一下功能:
! ?) h, z, [# i捕获单个模型
; b! p5 {" K8 R* V: |% p1 L  e选择每个捕获的模型,然后捕获要在该模型上控制的每个参数。
5 P6 L' a4 Q  R: x! c" m可以为每个零件或装配体捕获的参数是:
) @* Q, y; }2 T% p; {4 {  c! e5 g尺寸和特征# K% K$ `$ ^$ {8 |" N* t- U
捕获的尺寸和特征在DriveWorks Solo中被赋予了自己的名称,以便以后更轻松地为其建立规则。 每个功能也可以捕获其高级属性,具体取决于功能类型。
, K8 v$ u* i3 X5 |/ b! o例如,如果选择驱动钣金特征,则将能够捕获其K因子或折弯表等属性。5 k. V4 ]8 [9 N, m2 @3 T. w
自定义属性 9 \5 b" @1 Q7 d3 |- e; @
在模型中选择一个现有的自定义属性,以能够动态控制其值,或者将一个新的自定义属性添加到将被驱动的模型中。
/ B( K: b$ N9 x; I  L% b7 vDriveWorks Solo具有3个特殊的自定义属性,如果使用它们,将允许规则驱动颜色,材质或纹理。
3 J8 F- z/ F6 o( ]图纸/ o+ q% U9 X' w6 ]% ?
浏览要控制的每个工程图。 每个零件或装配体可以有多个工程图。 捕获后,便可以进一步控制每个图形。; H1 N. H3 n; K& D& ?
实例
# H1 G( Q* n7 s3 [% G1 Y选择您要控制的其他实例。9 m4 }1 r7 O" t( A# A7 E
可以根据规则将实例压缩,解压缩,删除或换为驱动替换或静态替换。5 s. ^& V$ @3 A9 M/ y* R  D; H1 k
替换型号
$ l7 K- s5 F: Z0 [' J! Q" j+ ^通过使用DriveWorks Solo,可以浏览将要替换的模型,而这些模型将根据规则交换到部件中,而不是使主模型随所需的模型排列而过载。
9 m7 C! X8 c5 T4 H4 H% Q: u; Y9 o+ D文件格式: d# }, [  Q$ N
当DriveWorks Solo创建模型的新变体时,可以选择将那些文件导出为其他文件格式(例如eDrawings,STL等)。
1 V7 n6 |. C8 }2 O本期文章就先讲到这里,感兴趣的可以查看下期文章(捕获模型参数)或到南京东岱官网获取DriveWorks Solo安装包试用。7 ^* E  L/ m+ J7 K( n% n) W, H1 u
