作品是 格特拉克G240-16 型自动变速箱。变速的重要性不言而喻，汽车三大件之一应该说是仅次于发动机的存在。缺少一个像样的变速箱的话，那么你的车也不会好到那里去。因为变速箱是整个汽车的传动部位，深深的影响着汽车的动力，舒适性、安全性等一系列问题。变速箱关系到发动机的动力能否高效、平顺的输出,进而也会影响驾驶乐趣、舒适性和燃油经济性等诸多方面，它能改变传动比,以适应不同的行驶速度和行驶条件;在发动机旋转方向不变情况下,使汽车能倒退行驶;利用空挡,中断动力传递,且使发动机停留在怠速的状态。变速箱总成配合传动轴，差速器总成等完成动能转换。自动变速箱,目前已经被广泛使用,它利用行星齿轮机构进行变速,能根据油门踏板程度和车速变化。自动地进行变速,经过多年发展,从以前的4AT发展到现在的9AT,随之改变的是换挡速度和平顺性的提升,以及油耗的改善。自动变速箱还衍生出手自一体式变速箱,由德国保时捷车厂在911车型上首先推出,称为Tiptronic,目前很多车型都有配备。在D档时,可切换至手动降档(-)或加档(+),有的还可以配合换挡拨片进行操作,让驾驶者也能享受手动换档的乐趣。优点:操作容易,对驾驶技术要求不高;驾驶轻松,能减少驾驶者疲劳;技术成熟,应用广泛。缺点:相对于手动变速箱,油耗更高;相对于手动变速箱,保养费用较高;部分自动变速箱在换挡时有顿挫感。该作品采用工程模式绘制，多个ics文件装配而成，文件体积较大，传动装置内部包含很多细节设计：

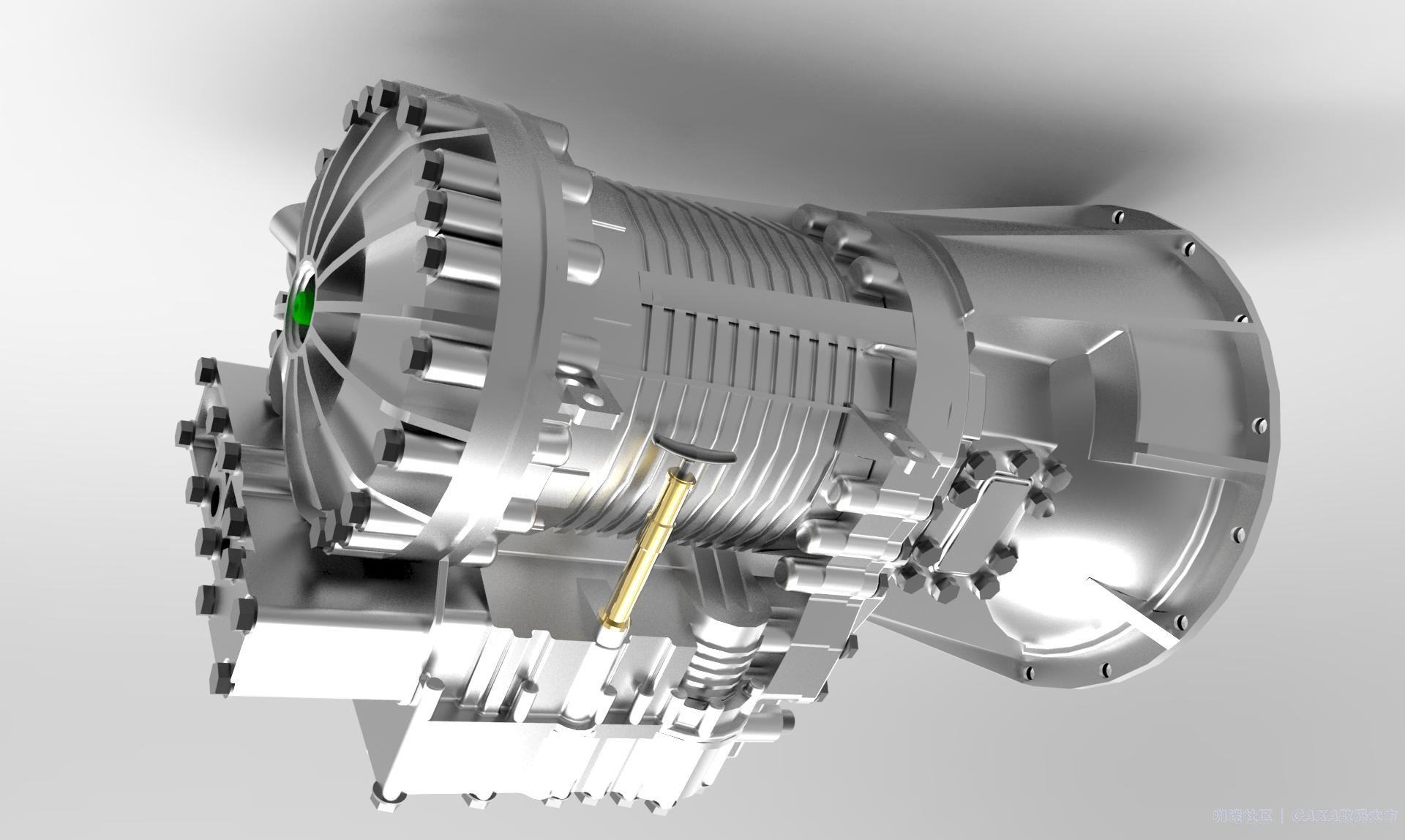

渲染后：

（1）整体：

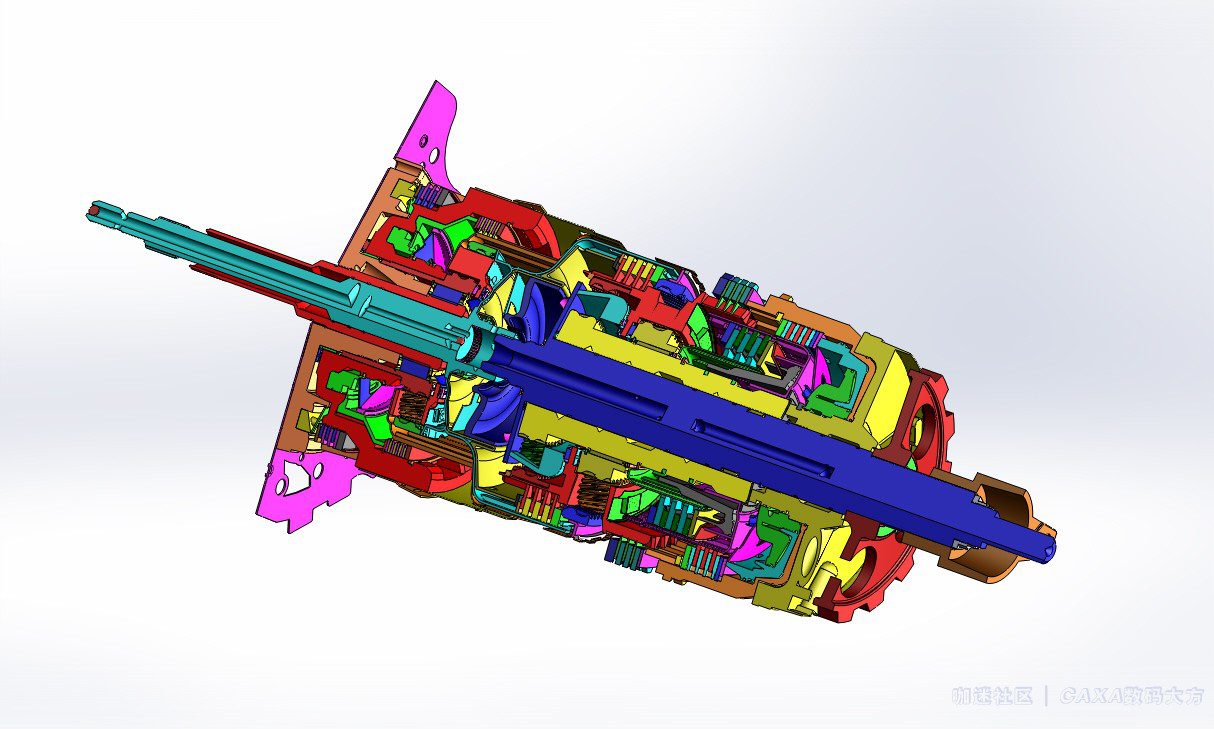

（2）内部：

# }- F* m! @9 y: i& s: R# K7 f
绘图软件内：

( R% s0 z0 _1 [9 s6 h（1）整体：

) c1 ]" V3 x: Y7 }& n7 l（2）内部：
