钣金展开图中的实体线

duanjunning · 发表于 2020-7-2 09:30:40

您需要登录才可以下载或查看，没有帐号？注册

x

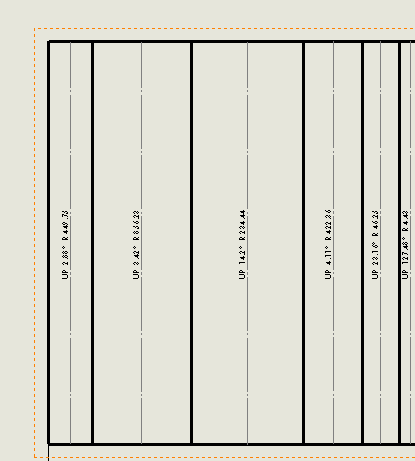

钣金折弯线通常都是虚线，这次的展开图中不知道为什么有这么多的实体线，谁能解答下，不胜感激

duanjunning · 发表于 2020-7-3 08:41:30

寂静天花板发表于 2020-7-2 20:22
0 F4 s" o8 y7 A- G5 {1 B文字旁边的就是折弯线，没变

两条折弯线中间的实线代表什么意思？同样的结构尺寸不一样有的有这些实线，有的没有

秋韵舞-江枫 · 发表于 2020-7-3 08:47:56

你要上传你的文件才能知道是啥问题！

xiatian11 · 发表于 2020-7-3 19:32:00

切边

秋韵舞-江枫 · 发表于 2020-7-3 22:16:11

xiatian11 发表于 2020-7-3 19:32: J! X- M6 j, K4 s1 H) h
切边

楼上这们兄弟，这根本不关切边的事！

xiatian11 · 发表于 2020-7-4 21:49:01

回到你三维模型，编辑平板形式，把合并面勾上。展开就不会有切边了。

xiatian11 · 发表于 2020-7-4 23:11:47

最好把模型发出来，就不用这样猜了
