关于有没有包覆功能的反向操作？

smh63292133 · 发表于 2020-4-7 22:28:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

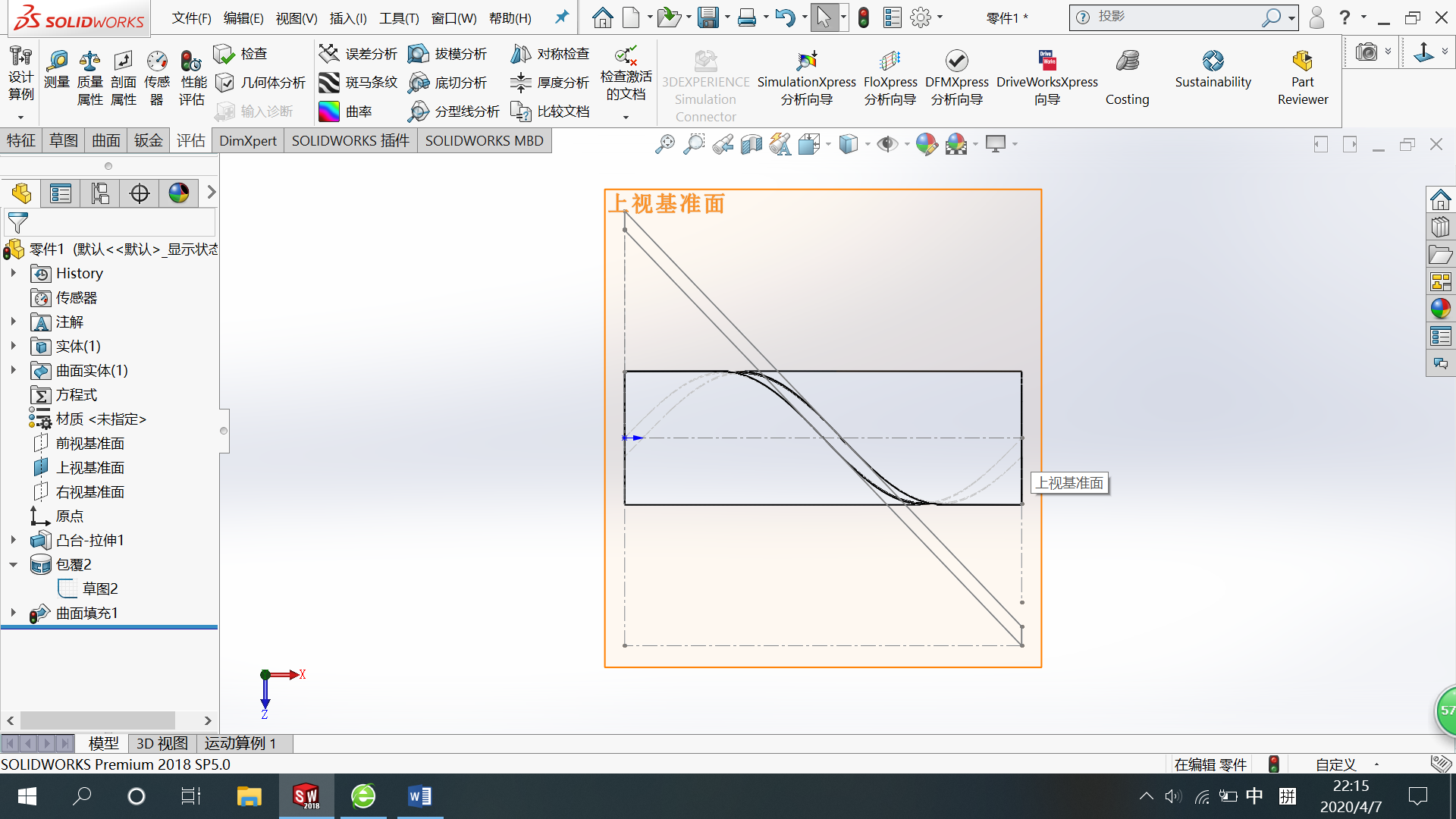

各位大神好，小老弟我现在俯视图中画了草图，然后使用包覆功能于圆柱上，视图一。假设现有包覆好的这种形式的实体，可能是不规则的凹槽之类的，能不能得出他的展开草图？我使用曲面展平，是可以展开，但是始终得不出俯视图中平行于俯视图的草图。想用于MC编程中。请各位大哥指点，不胜感激！

13864597704 · 发表于 2020-4-8 08:27:36

一样，求高手指点。

wisely6765 · 发表于 2020-4-8 08:41:05

樓主所指的展開草圖部分是??.....凹槽的部分?...還是圓柱外表???

smh63292133 · 发表于 2020-4-8 08:51:10

wisely6765 发表于 2020-4-8 08:41# k) E0 {8 D9 M% | N2 g8 g4 U$ O
樓主所指的展開草圖部分是??.....凹槽的部分?...還是圓柱外表???

是螺旋凹槽部分，其实已知的就一个实体，求凹槽展开后的草图，还要平行于俯视图

13864597704 · 发表于 2020-4-8 09:22:57

想了下。展开后的草图就是俯视图做的草图啊。

wisely6765 · 发表于 2020-4-8 09:25:50

13864597704 发表于 2020-4-8 09:223 w& E- r i; Q, u4 L% N, A( i" d. h
想了下。展开后的草图就是俯视图做的草图啊。

嗯嗯!~~大大所言即是,樓主想多了 ^^

smh63292133 · 发表于 2020-4-8 09:31:43

wisely6765 发表于 2020-4-8 09:25! I+ y# I' p" l& k9 Q; v
嗯嗯!~~大大所言即是,樓主想多了 ^^

展开后的形状尺寸是对的，就是无法使它平行于俯视图，或者是展开后位于轴心位置。

wisely6765 · 发表于 2020-4-8 09:54:36

smh63292133 发表于 2020-4-8 09:31
( j7 k; f+ O+ ^ y& \展开后的形状尺寸是对的，就是无法使它平行于俯视图，或者是展开后位于轴心位置。

大概瞭解樓主所指之意!!~..是要將展開的曲面與俯視圖平行,是吧?

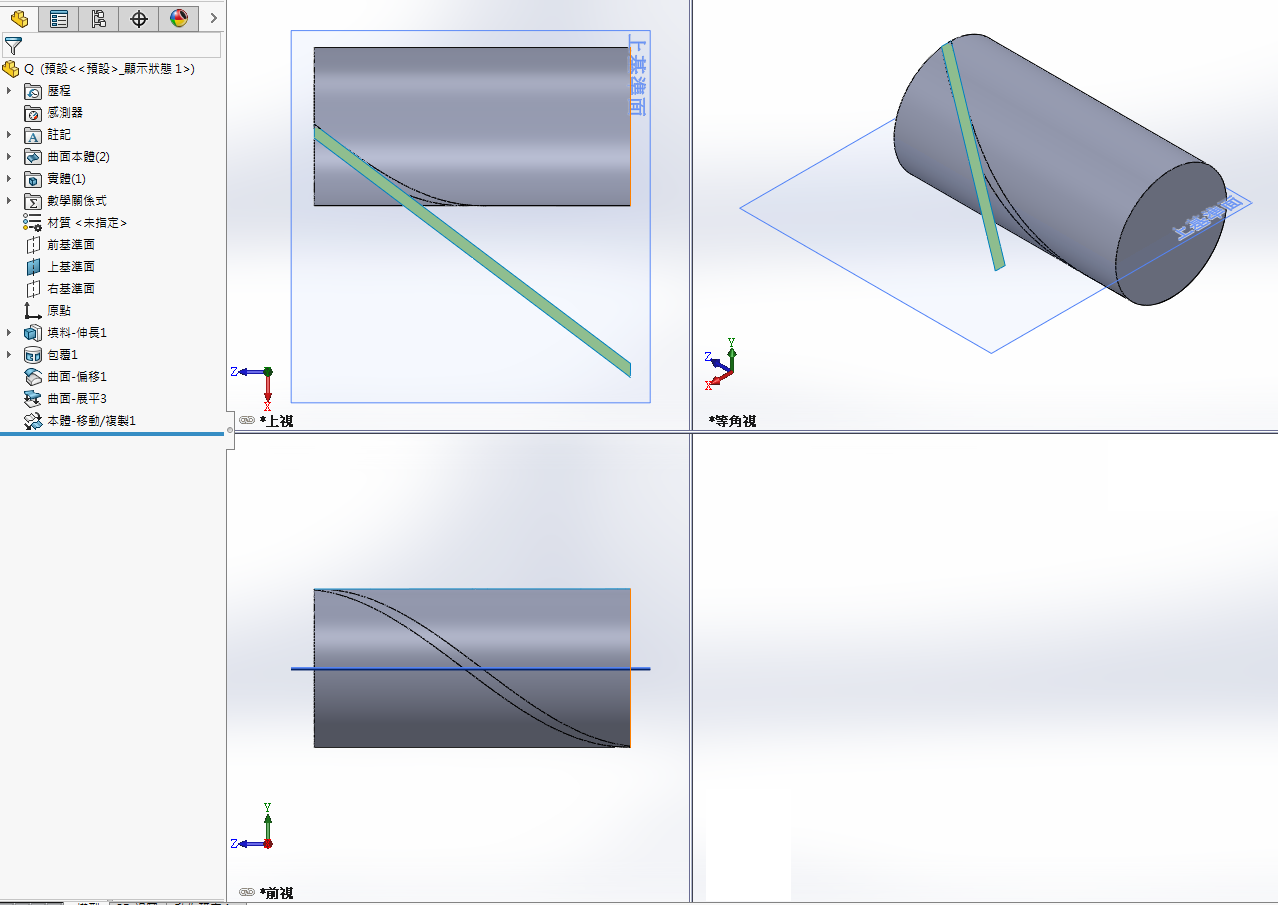

那就選擇S.W操作畫面上方的 "插入"->"特徵"->"移動/複製"
將該展開的平面"旋轉90度"即可!!!!~~~~

smh63292133 · 发表于 2020-4-8 11:08:23

非常感谢大佬关注

smh63292133 · 发表于 2020-4-8 11:24:35

wisely6765 发表于 2020-4-8 09:54/ G0 T$ Y( O2 A% E: R& ^
大概瞭解樓主所指之意!!~..是要將展開的曲面與俯視圖平行,是吧?6 e3 C' i9 @: [6 f2 @
那就選擇S.W操作畫面上方的 "插入"->"特 ...

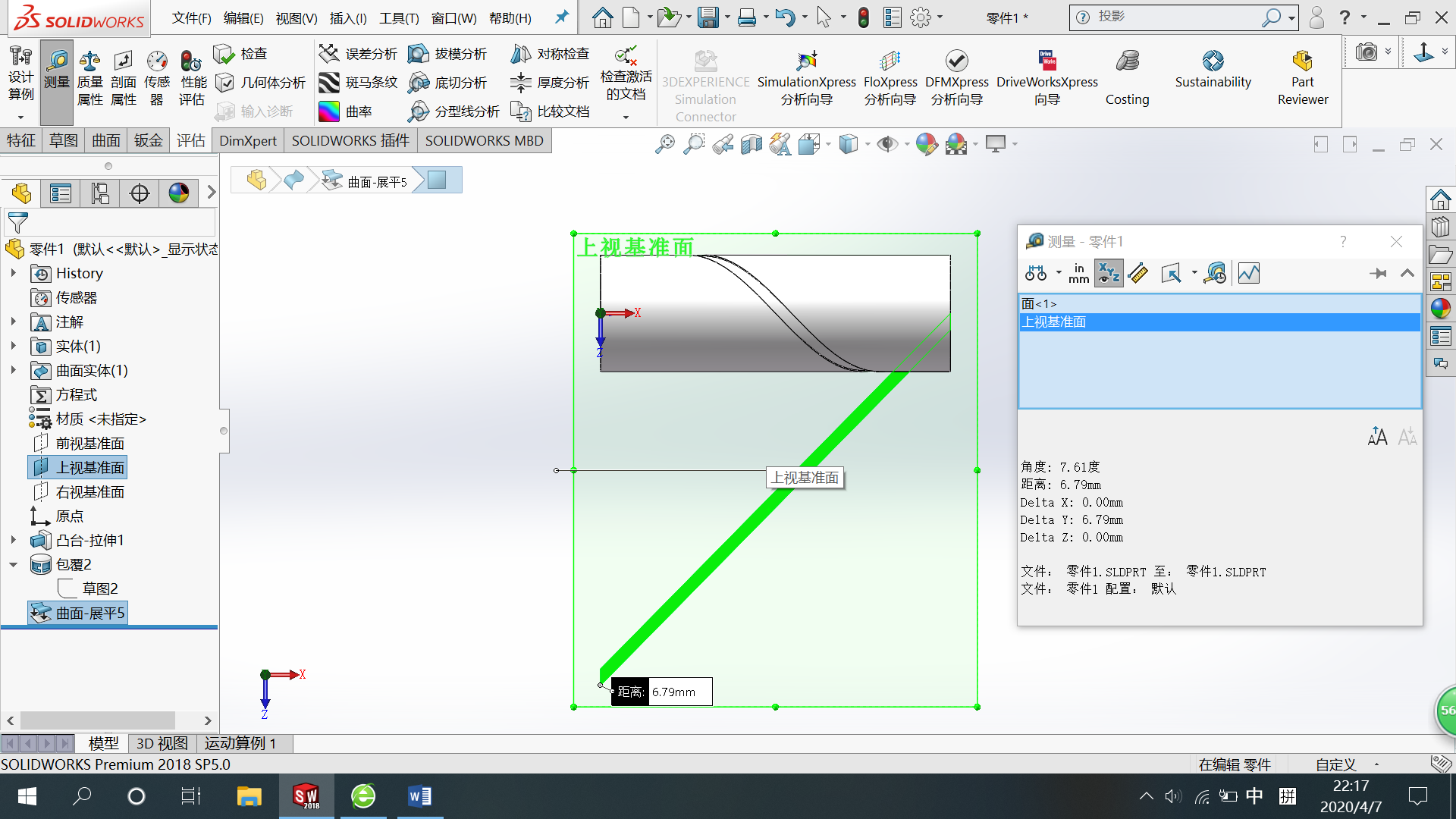

感谢大佬指点，目前的图形还是规则的，测量角度值后进行旋转至平行，旋转轴参考是轴心，得出上图，其中上下方向还是需要下一部的移动才能和原草图重合，没有原草图也就不得知偏移量了。我觉得问题还是出在曲面展平功能上，选择需要展平的曲面后，还需选择“要从其展平的边线上的定点或点”，这一栏里只能选择所要展开的曲面上的点或线，每个位置都不相同，感觉找不到基准。有没有不用曲面展平功能使它能展开，非常感谢。

wisely6765 · 发表于 2020-4-8 15:04:43

smh63292133 发表于 2020-4-8 11:24/ v" W1 }3 {0 ^& l+ R7 V
感谢大佬指点，目前的图形还是规则的，测量角度值后进行旋转至平行，旋转轴参考是轴心，得出上图，其中上 ...

大概做一下!!~...
