CAD几何作图竞赛题（2020年2月），竞赛结果已公布

2005llnn · 发表于 2020-2-5 09:48:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

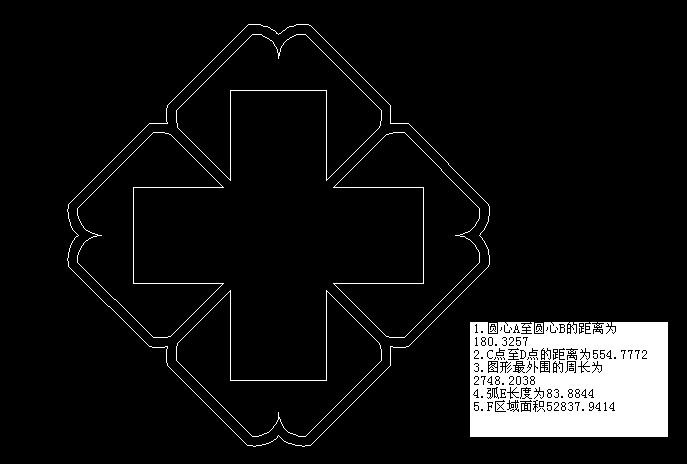

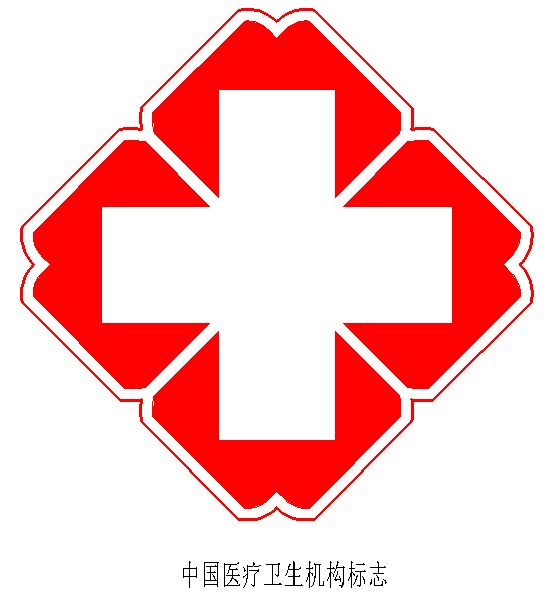

[i=s] 本帖最后由 2005llnn 于 2021-4-18 21:25 编辑 [/i]<br /><br />CAD<font face="宋体">设计标志</font>202002<br>本题目由会员2005llnn<font face="宋体">提供</font><br><font face="宋体"> CAD设计标志202002.jpg

<br><br>用AutoCAD作图法求出该题要求的5个数值。 <br>尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分<br>度和弧度,精度也要求精确到小数点后4位。<br><br><font size="4"><font color="#ff0000">参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，<br>阅读权限设置为“最高权限”。<br></font><font color="magenta">答题请在本主题帖内发回复帖</font></font></font><br>

2005llnn · 发表于 2020-2-5 09:50:56

[i=s] 本帖最后由 2005llnn 于 2021-4-18 21:25 编辑 [/i]<br /><br /><div align="left"><br>CAD几何作图竞赛题（2020<font face="Tahoma">年2</font>月），至2月12<font face="Tahoma">日止</font><br><font face="宋体">一</font>.竞赛题目<font face="宋体">：</font>CAD<font face="宋体">设计标志</font>202002</div><div align="left"><font face="宋体">本题目由会员</font>2005llnn<font face="宋体">提供</font></div><div align="left"><br><font face="Tahoma">用</font>AutoCAD作图法求出该题要求的5个数值。 <br><font face="Tahoma">尺寸精度要求精确到小数点后</font>4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分<br><font face="Tahoma">度和弧度</font>,精度也要求精确到小数点后4位。<br><br><font face="Tahoma">二</font>.竞赛要求<br><font face="Tahoma">会员、技术团队成员都可以参加，版主不参加，使用</font>AutoCAD、ACM和MDT二维软件，<br><font face="Tahoma">在规定时间内将作出的</font>jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或<br>dwg附件，将不予评奖。<br><font face="Tahoma">附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。</font><br><font face="Tahoma">禁止会员利用马甲一起参赛，发现将严惩。</font></div><br><div align="left"><div align="left"><font face="Tahoma">三</font>.竞赛时间<br>2020<font face="Tahoma">年2</font>月5<font face="Tahoma">日至</font>2020<font face="Tahoma">年2</font>月12<font face="Tahoma">日。</font><br><br><font face="Tahoma">四</font>.·评选时间及方法<br>2020<font face="Tahoma">年2</font>月13<font face="Tahoma">日</font>-2020<font face="Tahoma">年2</font>月15<font face="Tahoma">日，由三维网技术论坛</font>CAD版块<br><font face="Tahoma">版主为评委，内部评选出各奖项。</font><br><br><font face="Tahoma">五</font>.奖励<br>1、一等奖：5题全对奖励三维币50；<br>2、二等奖：答对4题奖励三维币40；<br>3、三等奖：答对3题奖励三维币30；<br>4、四等奖：答对2题奖励三维币20；<br>5、五等奖：答对1题奖励三维币10；<br>6、作图基本符合要求者先各奖励10个三维币；<br>7、根据竞赛实际情况会对奖励规则进行适当修改。<br><br><font face="Tahoma">六</font>.其它<br><font face="Tahoma">竞赛结束后在本帖发回复帖进行点评和讨论。</font></div><br><div align="left"><font face="Tahoma">（以下资料来自网络）</font></div><div align="left"><font color="black"><font face="宋体"><div align="left"><font face="宋体">中国医疗卫生机构统一标志为带有白边的四颗红心围绕着白十字。</font></div><div align="left"><font face="宋体">四颗红心分别代表卫生人员对病人、对服务对象的爱心、耐心、</font></div><div align="left"><font face="宋体">细心、责任心。总体图形在医疗机构表示以病人为中心，</font></div><div align="left"><font face="宋体">在其他卫生机构表示以保护和增进人民健康为中心。</font></div></font></font></div></div><br><font size="6"><font color="green">竞赛已结束，评定成绩见下表：</font></font><br><table width="98%" class="t_table"><tbody><tr><td width="44"><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">楼层</font></font></font></div></div></td><td width="138"><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">用户名</font></font></font></div></div></td><td width="76"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">A</font></font></font></div></div></td><td width="76"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">B</font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">C</font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">D</font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">E</font></font></font></div></div></td><td width="59"><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">正确数</font></font></font></div></div></td></tr><tr><td colspan="2" rowspan="1"><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">标准答案</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">　</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">3</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">wufuwen</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">554.7772 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">83.8844 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">52837.9414 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">4</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">大隐于市</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2748.1745 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">4</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">chenqi</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">6</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">凤九天</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">7</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">qq82802681</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2748.1745 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">4</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">8</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">ahu</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">9</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">TKG-09</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2748.1745 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">211782.0553 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">3</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">10</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">唍媄緈福</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">11</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">欧阳子涵</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2748.1745 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">4</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">12</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">常平人</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">554.7772 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">83.8844 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">52837.9414 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">13</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">wupeiqi</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">14</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">gerald_lee</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">554.7772 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">83.8844 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">52837.9414 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">15</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">zh876252780</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2748.1745 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">4</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">16</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">塔山817</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">44.6145 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">52945.5138 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">5</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">17</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">sh_mrhg</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">554.7772 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2748.2038 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">83.8844 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">52837.9414 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2</font></font></font></div></div></td></tr><tr><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">18</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="宋体"><font size="3"><font color="#000000">spar</font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">180.3257 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">572.3082 </font></font></font></div></div></td><td width="84"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">2753.0000 </font></font></font></div></div></td><td width="68"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">54.9779 </font></font></font></div></div></td><td width="102"><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#ff0000">52946.0000 </font></font></font></div></div></td><td><div align="left"><div align="center"><font face="Times New Roman"><font size="3"><font color="#000000">2</font></font></font></div></div></td></tr></tbody></table>注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
